【導讀】如果你家有小孩，一定能懂我做這個項目的初衷。我們每天都會玩著手機，敲著鍵盤跟朋友聊天，小孩子看見了就想模仿，但出于保護眼睛等一系列考慮，我們又不能讓他們過早的接觸電子設備。所以我就想到，能不能做一個小玩意讓他們也嘗試著學習閱讀和書寫呢？不過項目剛開始時確實挺困難，所以我又不斷添加新功能以保持它對孩子的吸引力。
在開始寫教程之前，我想感謝http://www.rinkydinkelectronics.com，我從上面汲取了很多營養，從各種庫到代碼，有了它們我才能玩轉這塊TFT觸摸屏。

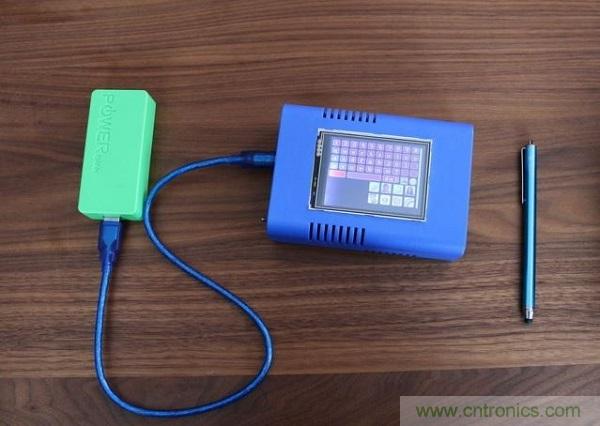

所需零配件：
·Arduino Mega 2560開發板。
·一塊3.2英寸的觸摸屏和保護殼，別忘了觸控筆。
·一張SD卡，用來保存孩子的涂鴉。
·ESP8266 WiFi模塊，以便設備連接互聯網。
·DS1703時鐘模塊。
·電池適配器（找適合你所用電池的哦）。
·一個漂亮的殼子
·設定好一個互聯網接入點，這樣即使你不在家也可連上熱點使用設備。
·在服務器上創建一個隨時能通過PHP訪問的數據庫。
·為不同的孩子創建不同的電郵地址。
第一步：連接硬件

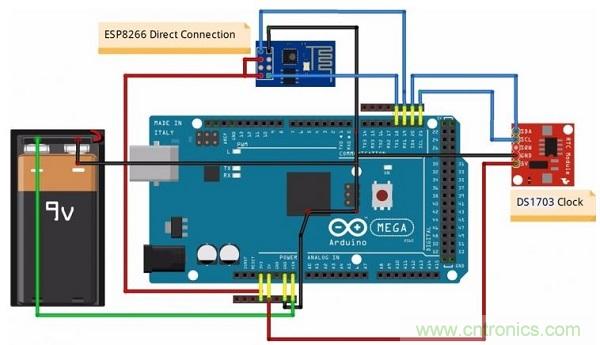

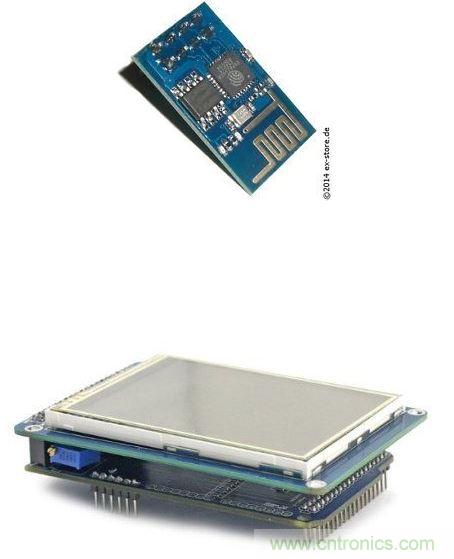

由于屏幕和外殼占據了Mega 2560的所有接口，所以我不得不在Mega開發板兩邊又焊接了幾個接口，雖然看起來丑了點，但至少管用了。這樣我們準備的 DS1703和ESP8266模塊，甚至電池都可以順利連接了。
說到ESP8266 WiFi模塊，這次我算是走了狗屎運，連接時我直接將ESP8266模塊的RX和TX接口連上了Mega開發板上的TX和RX接口，幸運的是，它居然運行無誤。其實這不是正確的連接方法，我推薦你們還是參考下下面這個網頁的連接方法吧：
隨后你就可以將觸摸屏連上Mega開發板并套上保護殼了。對了，別忘了插入準備好的SD卡。
第二步：載入軟件
想要運行該設備，你需要兩個軟件組件。第一個是Arduino Sketch，第二個則是運行在你服務器上的PHP腳本和來自Arduino的HTTP Get請求。ESP8266上使用的HTTP 1.0協議有些過時，用起來有些不舒服，你只能通過它發送HTTP Get請求和HTTP Post請求。所以你需要將來自Arduino的HTTP Get請求轉換成STMP（簡單電子郵件協議）或其他格式，而這正是PHP腳本的一部分。
Arduino
在Arduino 1.5.6 beta上，該Sketch的運行和測試都進行的很順利，但升級到最新的1.6.0就不行了（出現了TFT校準錯誤）。所以在你加載這個Sketch之前，請對其進行編輯并根據你的互聯網接入點設置相應參數。下面是范例：
#define DEST_HOST "www.your_own_host.de"
#define SSID_HOME "FritzBoxHOME"
#define PASS_HOME "ABCDEFGHIJKLMNOPQRSTUVWXYZ"
記住，DEST_HOST并不是你在服務器上的IP地址，所以你的PHP腳本不會在那里運行。在你的根目錄里，Sketch會建立一個名為“Scripts”的文件夾，而你的PHP腳本最終會上傳到這里。
SSID_HOME和PASS_HOME則是互聯網接入點的設置。想要通過路由器上網（我用的是德國的Fritz Box路由），你就要進入路由器設置中心對其進行配置。想使用移動熱點的話，你就要進入設置->更多設置->WLAN熱點->移動熱點對其進行配置（安卓系統）。

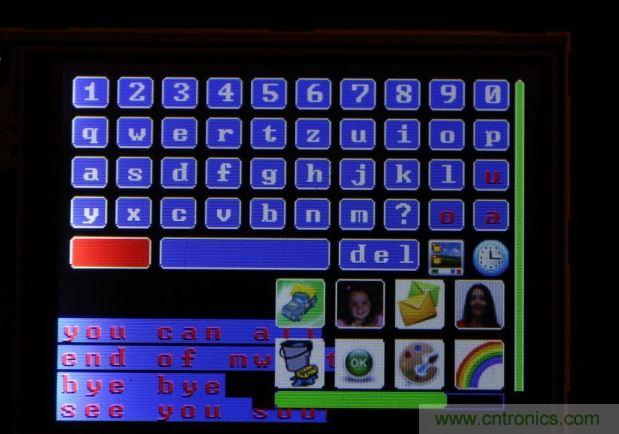

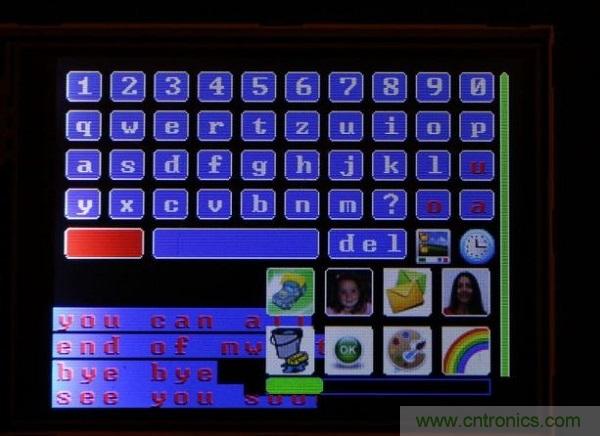

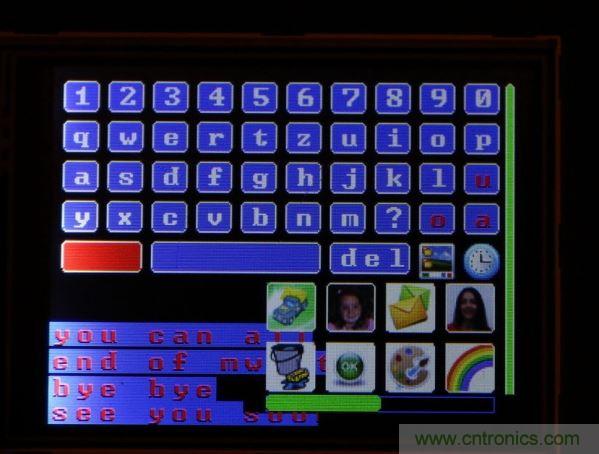

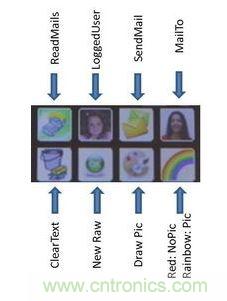

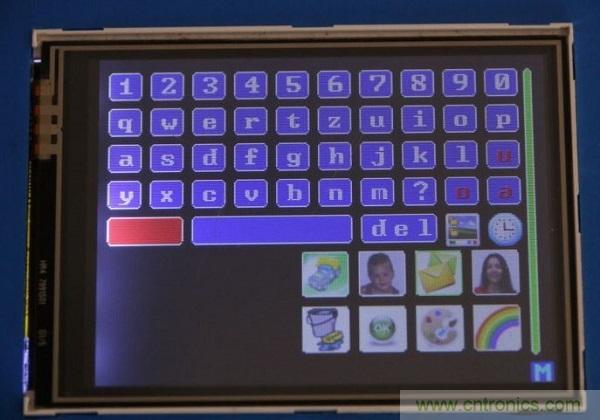

下載了Sketch之后記得先閱讀詳細步驟并做出正確的配置調整。如果一切運行正常，在加載了Sketch之后，你就會看到主界面，上面會顯示鍵盤，一些圖標和WiFi狀態欄（綠色為已連接，紅色則為斷開）。
PHP
PHP腳本在這個項目中起了很重要的作用，它是Arduino開發板和SMPT服務器之間的接口，你可以通過它收發郵件。它可以將開發板上反饋來的HTTP Get請求轉換成相應的動作，完成閱讀郵件，發送郵件和圖片等工作。
第三步：使用應用程序：用戶和郵件設置
用戶
該程序可供三個不同用戶使用，每個用戶都可設定自己的頭像（.c文件，和Sketch一起上傳到RAM中）。這個格式比較少見，你可以通過網站JPG_to_C converter將一張32x32的JPG圖片轉換成一個.c文件。
創建三個用戶時可使用下列代碼（三個用戶分別為Samira，Kilian和Keanu）：
#define SENDER_CNT 3
//Photo .c Files:
extern unsigned int keanu[0x1024];
extern unsigned int kilian[0x1024];
extern unsigned int samira[0x1024];
char *key_sendername[SENDER_CNT] = { "Samira", "Kilian", "Keanu" };
unsigned int *icon_sendername[SENDER_CNT] = {samira, kilian, keanu};
你在創建用戶時只需修改用戶名和圖片就行了，其他代碼完全相同。
更換用戶時，你只需點擊Logged User圖標并選擇要使用的用戶就好。登陸的用戶可以發送郵件或閱讀收到的郵件，每個用戶在SD卡的根目錄上都會有自己專用的信箱文檔，你的郵件和郵件中的附圖都會保存在這里。未來，我想讓該設備能定期掃描郵箱并下載郵件供用戶閱讀。
設定郵件發送人和收件人
選擇好用戶后，HTTP Get請求就會記錄用戶的相關信息，隨后便會在服務器上生成用戶的郵件地址。
想要改變收件人，只需點擊Mail To圖標并在其中進行選擇就好。與上一步相同，設備會記錄收件人的相關信息，然后通過PHP轉換出正確的郵件地址。
更多詳細信息請參閱第六步：發送郵件。
第四步：使用應用程序：涂鴉

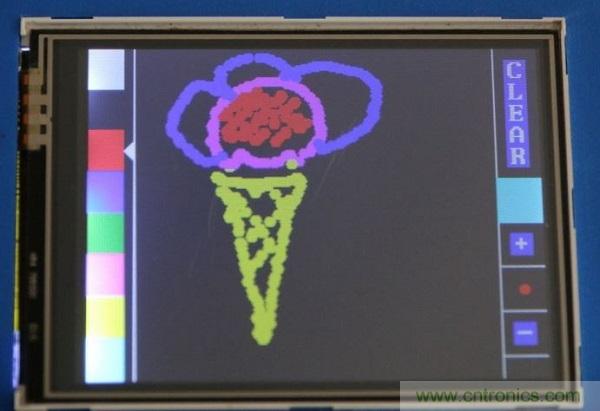

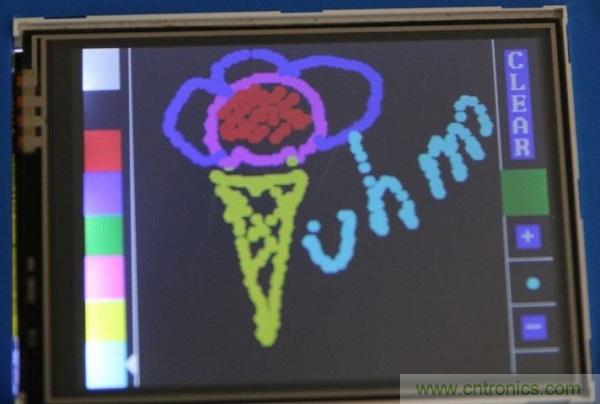

想要畫畫，點擊彩虹圖標就行，該圖標在作畫前是紅色的。
所有的畫作都會保存在SD卡上，用戶可以找到它們并將其添加到郵件中。

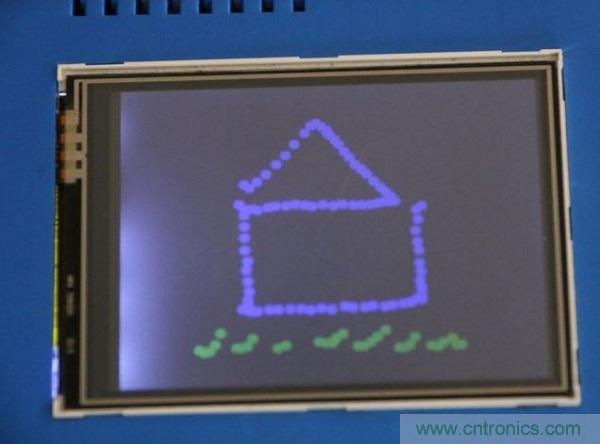

由于HTTP 1.0的限制，你無法采用二進制發送圖片，所以孩子的涂鴉會轉換成一種特有格式并保存在一個文本文檔中，發送后服務器便會將其重新轉換為圖片。
為了避免發送的圖片體積過于龐大，在屏幕中央右側還會顯示一個彩色圖標，它會根據圖片的大小不斷變色。如果該圖標變紅，就說明圖片體積已達上限，自此SD卡就不會繼續記錄信息了。最大圖片體積為3K，這對孩子的涂鴉來說絕對足夠了。
彩色圖標還會充當確認鍵，畫圖完成時你需要點擊它進行確認。隨后彩虹圖標就會顯現出來，這時你就可以將圖片添加進郵件了。如果你暫時不想發送，該圖片會被保存在SD中，隨后你可以通過圖片瀏覽器回看這些圖片。
第五步：使用應用程序：發送郵件
發郵件也很簡單，只要點擊信封圖標，就可以發出一封郵件（原始郵件是HTTP Get請求，隨后會轉換為可讀郵件）。如果系統工作正常，發送狀態欄會呈綠色，若WiFi連接出現問題，狀態欄則會變成紅色。
HTTP Get請求包含了許多服務器端的郵件信息，包括用戶的姓名和收件人的姓名。而PHP腳本則會收到一條包含請求和配置值的信息。當然，我們必須在PHP腳本上傳到服務器前搞定這些設置，這樣郵件系統才能正常工作。
下面是PHP腳本中很有趣的一部分：
/*****************************************/
/* SEND MAIL */
/*****************************************/
if( (strlen($send_mail_from) > 0 && strlen($send_mail_to) > 0)
|| strlen($get_image) > 0 || strlen($_POST["MailImage"])>0
|| strlen($end_image) > 0 || strlen($get_image_name) > 0
|| strlen($give_me_image) > 0 )
{
$handy_light = 0;
$to = ''''mama@your_domain.com'''';
if( strcmp($send_mail_to, "Papa") == 0 )
$to = ''''papa@your_domain.com'''';
else if( strcmp($send_mail_to, "Keanu") == 0 )
{
$to = ''''keanu@your_domain.com'''';
$handy_light = 1;
}
else if( strcmp($send_mail_to, "Kilian") == 0 )
{
$to = ''''kilian@your_domain.com'''';
$handy_light = 1;
}
else if( strcmp($send_mail_to, "Samira") == 0 )
{
$to = ''''samira@your_domain.com'''';
$handy_light = 1;
}
else if( strcmp($send_mail_to, "Mami") == 0 )
$to = ''''gradnma@hotmail.com'''';
else if( strcmp($send_mail_to, "Juanito") == 0 )
$to = ''''oncle@hotmail.com'''';
else if( strcmp($send_mail_to, "Javier") == 0 )
$to = ''''myfriend@gmail.com'''';
$subject = ''''De: '''' . $send_mail_from;
$message = $mailbody;
$headers = ''''From: '''' . $send_mail_from . ''''@your_domain.com'''' . "rn" .
''''Reply-To: '''' . $send_mail_from . ''''@your_domain.com'''' . "rn" .
''''X-Mailer: PHP/'''' . phpversion();
你只需要將我的發件人Mama，Papa等改成你想要的名字就好。
mama@your_domain.com
papa@your_domain.com.. etc
此外你還可以修改郵箱地址。
PHP腳本需要獲知是否收件人已經通過PC，手機或Mailduino收到了郵件。只有這樣，它才能決定是否執行對圖片的轉換工作，以便收件人在不同的設備上看到正常的圖片（普通設備會轉換為JPG，Mailduino則會直接讀取.c格式的文檔）。所以，請將PHP變量$handy_light設為true或false（應對不同的收信設備）。
第六步：使用應用程序：接收郵件

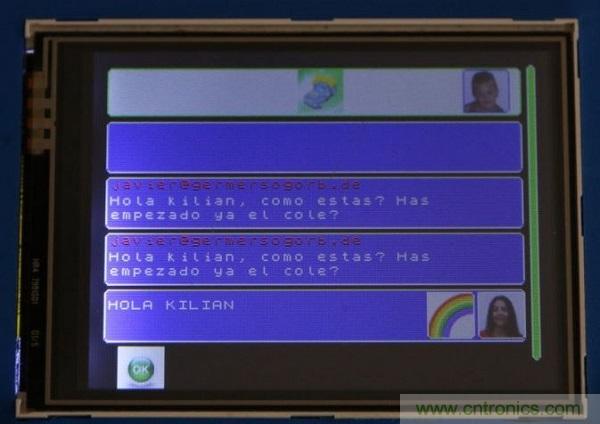

想閱讀郵件的話，你需要點擊卡車圖標，這樣就能進入郵件界面了。不過屏幕上只會顯示最近的四封郵件，所有收到的郵件都保存在郵箱文檔里。該設備無法讀取采用HTML代碼的郵件，所以在正式使用前我推薦你先在PC上做下測試，將設定改為“僅文本”。
想要看看是否收到了新郵件？很簡單，只需點擊主界面上部的卡車圖標就好。只要用戶在兩分鐘內沒有活動，系統就會自動檢查并下載新郵件。在整個過程中，開發板會發送一個HTTP Get請求，隨后PHP腳本便會開始檢查新郵件，所有新郵件都會以較為簡單的格式回傳到Arduino開發板。如果收到了新郵件，界面右下方就會出現一個藍色的M圖標來提醒你。
在郵件域中，標準文本呈白色，發送人地址則為紅色。為了保證發送域包含一個已知人的標識符，屏幕上會顯示發送人的頭像。
如果郵件內含有圖片，那么收到的郵件會包含圖片的名字，Arduino會通過HTTP Get再次向服務器發起請求，這時設備就會開始新的下載，你就能看到原始的全像素圖片了。此外，你可以通過接收狀態欄來了解下載的狀態。
如果郵件內含有圖片，你會在郵件域的右邊看到一片彩虹，點擊它就能打開圖片。
PHP配置
如果你想隨時查看賬戶，服務器端也有些設置需要改變。來自Arduino的HTTP Get請求包含了賬戶的名字，這些會保存在一個名為$get_mails_for的變量PHP腳本中。請參考下列代碼并修改你想查看的郵件地址和密碼。
/*****************************************/
/* RECEIVE MAILS */
/*****************************************/
else
{
if( strcmp($get_mails_for,"Keanu") == 0 )
{
$USER_NAME="keanu@your_domain.com";
$USER_PASS="A123456b";
}
else if( strcmp($get_mails_for,"Kilian")==0 )
{
$USER_NAME="kilian@your_domain.com";
$USER_PASS="A123456b";
}
else if( strcmp($get_mails_for,"Samira") == 0 )
{
$USER_NAME="samira@your_domain.com";
$USER_PASS="A123456b";
}
else
$USER_NAME="default@your_domain.com";
echo "Reading Mails for " . $get_mails_for . " from Server with PHPn";
$inbox = imap_open ("{". $MAIL_HOST . ":143}INBOX", $USER_NAME, $USER_PASS) or die("Can''''t connect IMAP-Server!");
第七步：使用應用程序：圖片瀏覽器

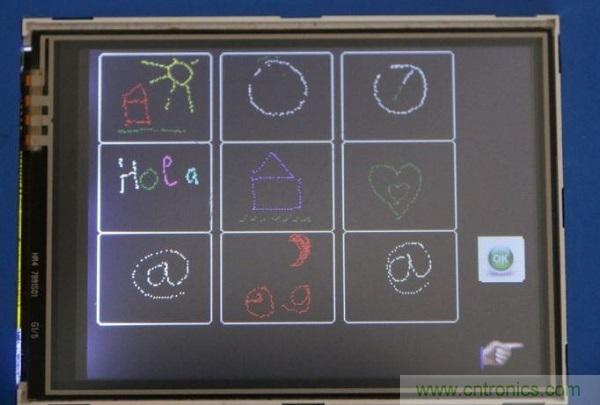

用戶的所有畫作都會存儲在SD卡上，只要點擊時鐘圖標左邊的圖標就可進入圖片瀏覽模式，圖片瀏覽器中的圖片會按名字呈九宮格排列。
想要看原始大小的圖片，你只需點擊它就行?？赐曛?，隨便點擊以下圖片就能回到剛剛的瀏覽界面。
如上圖所示，手型圖標可以讓你進入下一頁。
確認圖標則可以讓你回到主界面。
第八步：時鐘界面
想要激活該設備的時鐘功能，你需要先對你的DS1307時鐘模塊進行設置。只需加載下列Arduino Sketch并調好時間就行（記得用unix格式）：
/* T(string_utctime) */
#include
#include
#include // a basic DS1307 library that returns time as a time_t
void setup()
{
Serial.begin(9600);
setSyncProvider(RTC.get); // the function to get the time from the RTC
if(timeStatus()!= timeSet)
Serial.println("Unable to sync with the RTC");
else
Serial.println("RTC has set the system time");
}
void loop()
{
if(Serial.available())
{
time_t t = processSyncMessage();
if(t >0)
{
RTC.set(t); // set the RTC and the system time to the received value
setTime(t);
}
}
digitalClockDisplay();
delay(1000);
}
void digitalClockDisplay(){
// digital clock display of the time
Serial.print(hour());
printDigits(minute());
printDigits(second());
Serial.print(" ");
Serial.print(day());
Serial.print(" ");
Serial.print(month());
Serial.print(" ");
Serial.print(year());
Serial.println();
}
void printDigits(int digits){
// utility function for digital clock display: prints preceding colon and leading 0
Serial.print(":");
if(digits < 10)
Serial.print(''''0'''');
Serial.print(digits);
}
/* code to process time sync messages from the serial port */
#define TIME_MSG_LEN 11 // time sync to PC is HEADER followed by unix time_t as ten ascii digits
#define TIME_HEADER ''''T'''' // Header tag for serial time sync message
time_t processSyncMessage() {
// return the time if a valid sync message is received on the serial port.
while(Serial.available() >= TIME_MSG_LEN ){ // time message consists of a header and ten ascii digits
char c = Serial.read() ;
Serial.print(c);
if( c == TIME_HEADER ) {
time_t pctime = 0;
for(int i=0; i < TIME_MSG_LEN -1; i++){
c = Serial.read();
if( c >= ''''0'''' && c <= ''''9''''){
pctime = (10 * pctime) + (c - ''''0'''') ; // convert digits to a number
}
}
return pctime;
}
}
return 0;
}

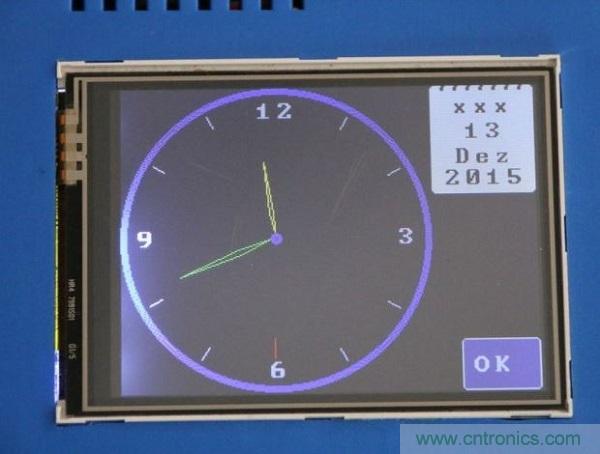

設定好你的DS1307后，只需點擊主界面上的時鐘圖標就可以用該設備查看當前時間了。
一個DIY的兒童電腦就完成啦，大家快試試吧！
