        如何“布局”電路上的貼片電容才會降低寄生電感?

        發布時間:2018-12-20 責任編輯:lina

        【導讀】之前了解的關于“濾波電容”的一篇文章中有涉及,插件電容,由于引腳的原因,會產生寄生電感。所以電容的引線越短,寄生電感越小,那么貼片電容由于沒有引腳,能夠最大限度的減小寄生電感。


        如何“布局”電路上的貼片電容才會降低寄生電感?


        之前了解的關于“濾波電容”的一篇文章中有涉及,插件電容,由于引腳的原因,會產生寄生電感。所以電容的引線越短,寄生電感越小,那么貼片電容由于沒有引腳,能夠最大限度的減小寄生電感。



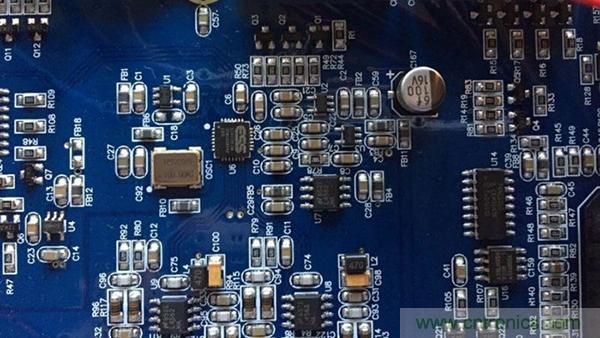

        其實在電路板布局時,如果能夠巧妙的在貼片電容周圍增加過孔,此時也會更大程度上降低寄生電感。



        如何“布局”電路上的貼片電容才會降低寄生電感?

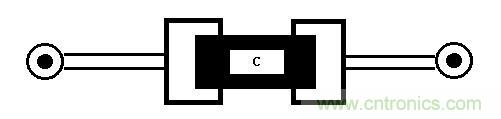

        如圖1所示,過孔距離電容約1.25mm,此時電容的寄生電感值約為2.1nH~2.8nH之間。其中,布線越寬,寄生電感值越小。



        如何“布局”電路上的貼片電容才會降低寄生電感?


        如圖2所示,此時電容的寄生電感值約為1nH左右。



        如何“布局”電路上的貼片電容才會降低寄生電感?

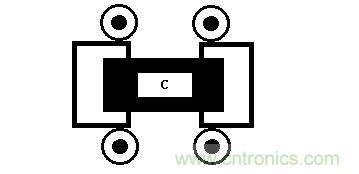

        如圖3所示,此時電容的寄生電感值約為0.5nH~0.7nH之間。



        如何“布局”電路上的貼片電容才會降低寄生電感?

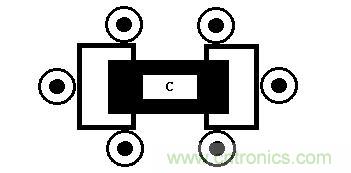

        如圖4所示,此時電容的寄生電感值約為0.4nH~0.5nH之間。



        如何“布局”電路上的貼片電容才會降低寄生電感?


        如圖5所示,此時電容的寄生電感值低于0.4nH。



        如何“布局”電路上的貼片電容才會降低寄生電感?
