一、電感的定義

電感：是衡量線圈產生電磁感應能力的物理量。給一個線圈通入電流，線圈周圍就會產生磁場，線圈就有磁通量通過。通入線圈的電源越大，磁場就越強，通過線圈的磁通量就越大。實驗證明，通過線圈的磁通量和通入的電流是成正比的，它們的比值叫做自感系數，也叫做電感。如果通過線圈的磁通量用φ表示，電流用I表示，電感用L表示，那么L=φ/I。單位有亨利(H)、毫亨利 (mH)、微亨利(uH)，1H=10^3mH=10^6uH。

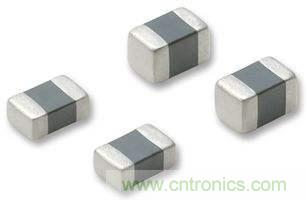

電感

二、電感的分類

按電感形式分類：固定電感、可變電感。

按導磁體性質分類：空芯線圈、鐵氧體線圈、鐵芯線圈、銅芯線圈。

按工作性質分類：天線線圈、振蕩線圈、扼流線圈、陷波線圈、偏轉線圈。

按繞線結構分類：單層線圈、多層線圈、蜂房式線圈。

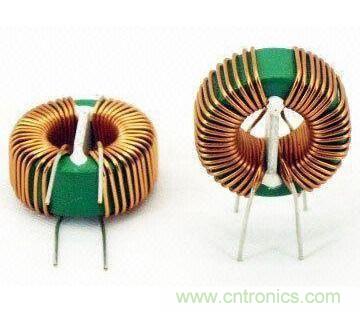

線圈電感

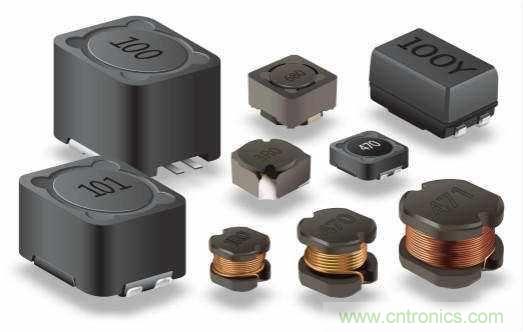

功率電感

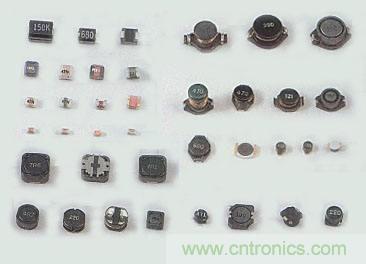

貼片電感

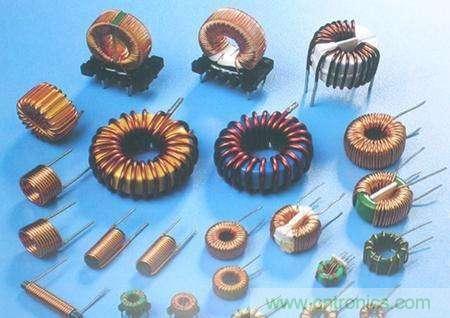

扼流電感



三、電感線圈的主要特性參數

1、電感量 L

電感量L表示線圈本身固有特性，與電流大小無關。除專門的電感線圈(色碼電感)外，電感量一般不專門標注在線圈上 ，而以特定的名稱標注。



2、感抗 XL

電感線圈對交流電流阻礙作用的大小稱感抗XL，單位是歐姆。它與電感量L 和交流電頻率f 的關系為XL=2πfL。



3、品質因素 Q

品質因素Q 是表示線圈質量的一個物理量，Q 為感抗XL 與其等效的電阻的比值，即：Q=XL/R。 線圈的Q值愈高，回路的損耗愈??；線圈的Q值與導線的直流電阻，骨架的介質損耗，屏蔽罩或鐵芯引起的損耗，高頻趨膚效應的影響等因素有關。線圈的Q值通常為幾十到幾百。



4、分布電容

線圈的匝與匝間、線圈與屏蔽罩間、線圈與底版間存在的電容被稱為分布電容。分布電容的存在使線圈的Q值減小，穩定性變差，因而線圈的分布電容越小越好。



三、常用線圈

1、單層線圈

單層線圈是用絕緣導線一圈挨一圈地繞在紙筒或膠木骨架上。如晶體管收音機中波天線線圈。



2、蜂房式線圈

如果所繞制的線圈，其平面不與旋轉面平行，而是相交成一定的角度，這種線圈稱為蜂房式線圈。而其旋轉一周，導線來回彎折的次數，常稱為折點數。蜂房式繞法的優點是體積小，分布電容小，而且電感量大。蜂房式線圈都是利用蜂房繞線 機來繞制，折點越多，分布電容越小



3、鐵氧體磁芯和鐵粉芯線圈

線圈的電感量大小與有無磁芯有關。在空芯線圈中插入鐵氧體磁芯，可增加電感量和提高線圈的品質因素。



4、銅芯線圈

銅芯線圈在超短波范圍應用較多，利用旋動銅芯在線圈中的位置來改變電感量，這種調整比較方便、耐用。



5、色碼電感器

色碼電感器是具有固定電感量的電感器，其電感量標志方法同電阻一樣以色環來標記。



6、阻流圈(扼流圈)

限制交流電通過的線圈稱阻流圈，分高頻阻流圈和低頻阻流圈。



7、偏轉線圈

偏轉線圈是電視機掃描電路輸出級的負載，偏轉線圈要求:偏轉靈敏度高、磁場均勻、Q 值高、體積小、價格低。
