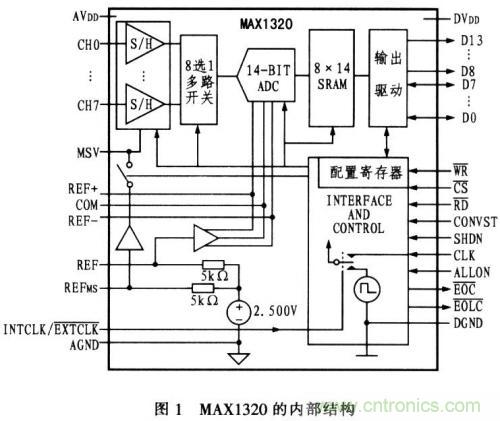

其中配置寄存器的設置如下：數據位 DO—D7 依次對應于模擬輸人通道 CHO—CH7．向其位寫 1 選擇相應通道，寫 O 則關閉該通道。配置寄存器需同 ALLON 引腳一起決定通道是否選通。



引腳功能說明：



AVDD：模擬電源輸入引腳。接+4．75V 一+5．25V 模擬電源；



AGND：模擬地；



CH0 一 CH7：模擬量輸入通道 CH0 一 CH7；



MSV：中值電壓旁路；



INTCLK／EXTCLK：時鐘模式選擇輸入。該引腳接 AVm 選擇內部時鐘，接 AGND 選擇外部時鐘輸入；



REFMS：中值基準旁路或輸入。應用時需將 REFMS 與 REF 連接。若采用內部基準．用一個不低于 0．01μF。的電容將 REFMS／REF 節點旁路到 AG-ND；若采用外部基準，用+2V 一+3V 的外部電壓驅動 REFMS／REF 節點：



REF+：正基準旁路。應用時用一個 0．1μF 電容將 REF+旁路到 AGND，同時用一個 2．2μF。電容和一個 O．1μF 電容將 REF+旁路到：REF-；



REF 一：負基準旁路；應用時用一個 0．1μF 電容將。REF- 旁路至 AGND。同時用一個 2．2μF 電路和一個 0．1μF 電容將 REF 一旁路到 REF+；



DO—D13：14 位并行數據總線；



DVDD：數字電源輸入引腳；



DGND：數字地；



EOC：轉換結束輸出。低電平表明一次轉換結束。在下一個 CLK（上升沿或 CONVST 下降沿時變回高電平；



EOLC：最后轉換結束輸出。低電平表明最后一個通道的轉換結束。當 CONVST 跳變到低電平為下一次轉換時序做準備時，EOLC 跳變到高電平；



CLK：外部時鐘輸入引腳；



SHDN：掉電輸入引腳。該引腳為低電平選擇正常模式，為高電平選擇掉電模式。器件進入低功耗狀態；

ALLON：通道使能輸入。該引腳接高電平使能所有的輸入通道（12H0 一 CH7），接低電平則只有被選中的通道才進行 A／D 轉換；



CS：片選輸入，低電平選通電路；



RD：讀選通．將 RD 置為低電平將啟動一次并行數據總線的讀操作；



WR：寫選通。將 WR 置為低電平將啟動一次寫操作，主要是對配置寄存器的操作；



CONVST：啟動轉換輸入引腳。CONVST 為高電平時將啟動轉換過程。模擬輸入在 CONVST 的上升沿采樣。



3、MAXl320 典型連接

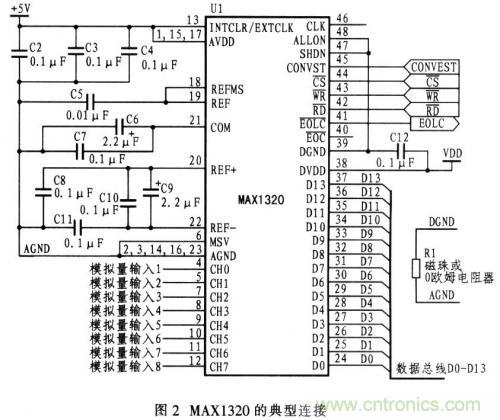

MAXl320 的典型連接如圖 2 所示．其中 DVm 引腳可接至+2．7V~+5．25V 的數字電壓。值得注意的事。為了提高 A／D 轉換的精度。最好將數字地和模擬地分開走線．然后用零歐姆電阻或磁珠在一點相連。









4、在微機保護中的應用



在電力系統微機保護中．對各種模擬量的實時性要求很高．而 MAX1320 的同時采樣和高速轉換功能很好的解決了這個問題。在筆者參與設計的一套基于 DSP 的微機保護裝置中．采用兩片 MAXl320 采集 16 路電壓電流信號．不但大大簡化了采樣部分軟硬件設計的工作量。而且很好的解決了各種模擬量的速度和精度問題．從而使該套微機保護裝置的整體性能得到極大的提高。



在硬件設計方面，DSP 采用 TI 公司的 TMS320LF2407A，通過地址線 A14、A15 和 DSP 的外部 I／O 空間選通引腳 IS 譯碼選通 MAXl320。DSP 的 IOPBl 和 IOPB2 接兩片 MAX1320 的 CONVST 引腳來啟動 A／D 轉換（可以選擇 8 路或 16 路同時采樣），MAXl320 的 EOLC 引腳接 DSP 的 IOPB3 和 IOPB4．通過查詢這兩個引腳來判斷 A／D 轉換是否完成。圖 3 是 MAXl320 應用于微機保護系統采樣部分的結構框圖。
