【導讀】鋰離子電池存在短路風險，而對于動力電池組而言，其多達幾百甚至上萬節的鋰離子電池更是大大增加了其發生短路的概率，而一旦短路將極易導致惡性事故的發生，因此做好鋰離子電池組短路保護十分重要且必要。
鋰離子電池由于材料體系及制成工藝等諸多方面因素的影響，存在發生內短路的風險。雖然鋰離子電池在出廠時都已經經過嚴格的老化及自放電篩選，但由于過程失效及其他不可預知的使用因素影響，依然存在一定的失效概率導致使用過程中出現內短路。對于動力電池，其電池組中鋰離子電池多達幾百節甚至上萬節，大大放大了電池組發生內短的概率。由于動力電池組內部所蘊含的能量極大，內短路的發生極易誘發惡性事故，導致人員傷亡和財產損失。
TE的PPTC及MHP-TA系列產品提供了一種可能的解決方案，可以預防一旦動力電池出現內短路時惡性事故的發生。對于并聯的鋰離子動力電池模組，當其中一節或幾節電池發生內短時，電池模組中的其他電池會對其放電，電池組的能量會使內短電池溫度急速升高，極易誘發熱失控，最終導致電池起火爆炸。如圖1所示。

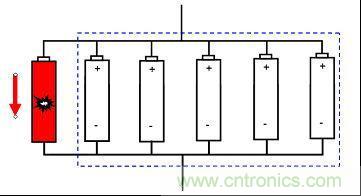

圖1：模組中單節電池內短示意
常規的溫度探測在電池升溫時，雖然可以告知IC切斷主回路，但無法阻止并聯電池模組內部的持續放電，并且由于主回路切斷，電池模組所有的能量都集中于內短路電池，反而增加了熱失控發生的幾率。理想的方案是，在發現某節電池發生內短而升溫時，可以切斷該節電池與模組中其他電池的連接回路。
如圖2所示，在單節電池上組裝TE PPTC或者MHP-TA系列產品，當內短路發生時TE保護器件可以有效地阻斷內短路電池與模組內其他電池的聯系，防止惡性事故的發生。對于單體電池數量大的動力電池組，配組時對電池及器件內阻一致性要求較高，而MHP-TA由于其內部雙金屬結構，器件電阻的一致性非常好, 可以極大地滿足對于電池內阻的要求。
圖2：電池內短路保護解決方案
鋰離子動力電池短路產生的危害極大，因此做好電池組短路保護必不可少，以上的兩種解決方案在電池發生短路時都可以有效地保護電路。
