        【導讀】小編教大家不需購買電子元器件,也不需要示波器、毫伏表、信號源等實驗儀器,就可以分析負反饋放大電路的多項性能指標,同時顯示出了負反饋對放大電路性能的改善的方法。想知道嗎?趕緊看下文。

        典型電路設計

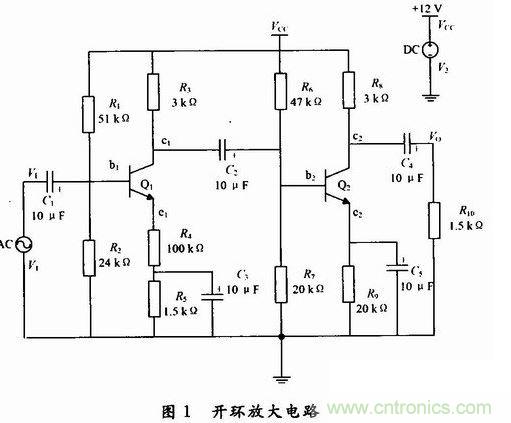

        圖1為兩級共射放大電路,圖2為帶有電壓串聯負反饋的兩級共射放大電路,其反饋網絡由R11,C6,R4組成,它可構成交流負反饋電路。
        典型電路設計
        靜態工作點分析

        由于采用的是交流負反饋,理論上分析加入反饋網絡后電路的直流工作狀態應該不變。在Protel 99 se平臺上,選擇Simulate下拉菜單,點擊Run項,在*.sdf圖下方點擊OpraTIng Point就可顯示圖1和圖2電路的靜態工作點,發現兩個電路的靜態工作點是相同的,這與理論分析結果一致,如圖3所示。
        靜態工作點分析
        瞬態特性分析

        設置信號源幅值為2 mV,頻率為1 kHz,在圖下方點擊Transient Analysis就可顯示圖1和圖2電路的輸入/輸出波形圖。從圖可看出,開環放大電路的輸出波形存在明顯的截止失真;從圖5可看出,在輸入信號幅值不變的情況下,加入負反饋后消除了非線性失真,并且從中可以算出閉環放大倍數為30,這與理論上分析的在深度負反饋的情況下閉環電路放大倍數相吻合。

        通過以上的各項分析,借助于Protel 99 se的仿真軟件,則不需購買電子元器件,也不需要示波器、毫伏表、信號源等實驗儀器,就可以分析負反饋放大電路的多項性能指標,同時顯示出了負反饋對放大電路性能的改善,比如負反饋可以減小非線性失真,降低放大倍數,擴展頻帶;還可以很方便地進行參數掃描分析,從而獲得反饋電阻不同情況下的輸出信號波形和閉環電壓放大倍數。
