        專家教你如何計算一個繼電器保護電路?

        發布時間:2015-03-20 責任編輯:sherryyu

        【導讀】繼電器保護電路大家熟悉嗎?一般從事電路設計的工程師都會遇見電路保護的設計,但是如何去計算一個電路保護呢?恐怕不是很多人知道,這里一位高人專門來教大家如何計算一個繼電器保護電路?

        談了很多定性的東西,現在做一個例子介紹一下,如何計算放電的能量。
        計算放電的能量

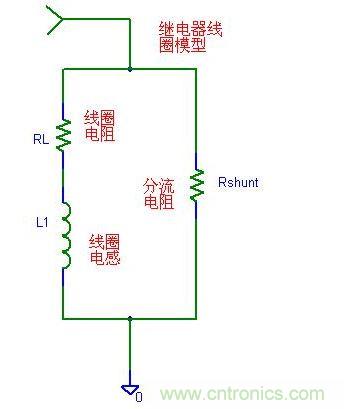

        這里shunt電阻不一定是有的,不過可以先考慮。

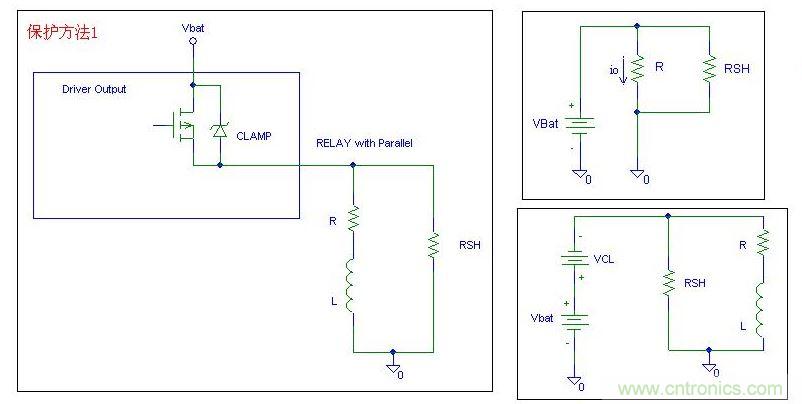

        保護方法1
        保護方法

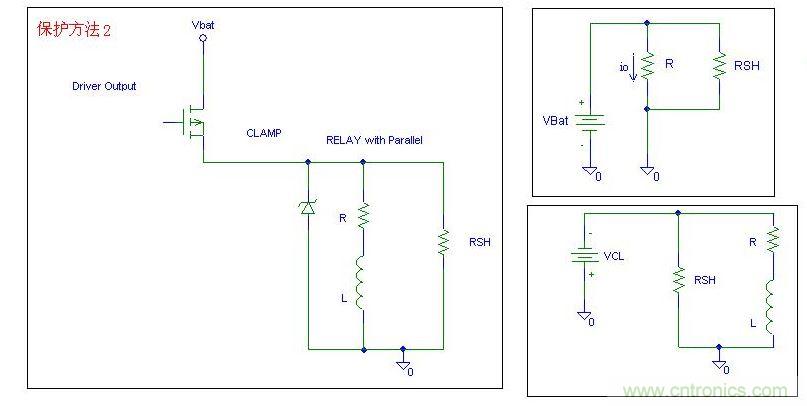

        保護方法2
        保護方法
        [page]
        計算保護方法1:

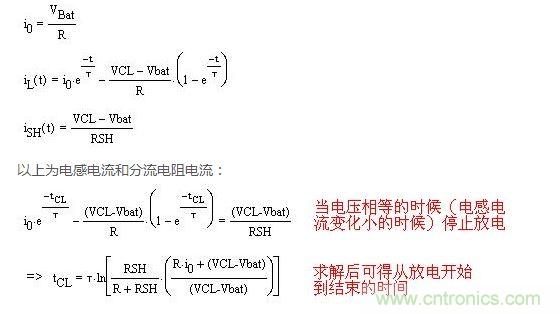

        用拉普拉斯變換或者一階放電公式都可以用來求:
        保護方法

        保護方法

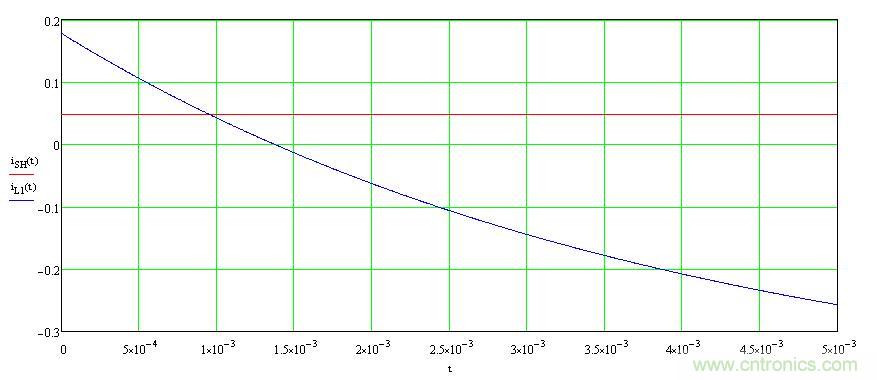

        從圖上也可以看出時間。

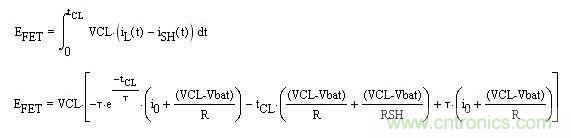

        把這個能量和Zener管子最大能承受的能量比較可以得到一個結果。

        補償方法2同樣分析。

        如果沒有shunt電阻,終止條件為電感電壓-電阻電壓=zener的電壓。
