【導讀】振蕩裕量是指振蕩停止的裕量，這是振蕩電路中最重要的術語。該裕量是以晶體諧振器電阻為基礎的比值，表明振蕩電路放大能力的大小。理論上來說，在裕量大于或等于1時，振蕩電路可以運行。但是，在振蕩裕量接近1時，由于振蕩啟動時間過長等原因，模塊運行可能會失敗?？梢酝ㄟ^增加振蕩裕量來解決此類問題。
計算
可以使用如下方法計算振蕩裕量:
振蕩裕量 [倍] = |-R|/R1spec
|-R|: 負阻
R1spec: 規范中規定的晶體諧振器等效串聯電阻最大值。
請參考晶體諧振器目錄或數據表中的R1 spec值。
可以測量實際振蕩電路的負阻。
最好使振蕩裕量大于或等于5倍。
測量方法
1.測量要求
PCB
晶體諧振器 (具有等效電路常數數據)
電阻 (SMD)
測量儀器 (示波器、頻率計數器或是其它可以觀察振蕩的儀器)

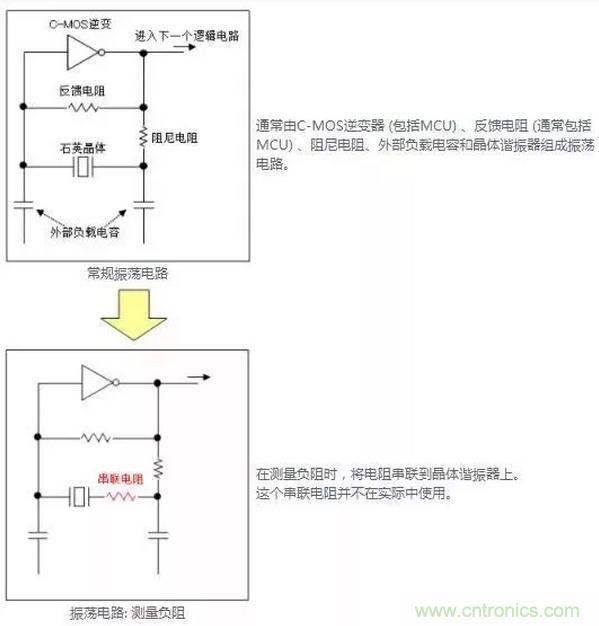

2.將電阻串聯到晶體諧振器上，并檢查振蕩電路是否工作。
3.如果2) 證實有振蕩，就增大電阻。如果沒有振蕩，就減小電阻。
4.找出最大電阻 (=Rs_max) ，即振蕩停止前的電阻。
5.用Rs_max測量振蕩頻率。

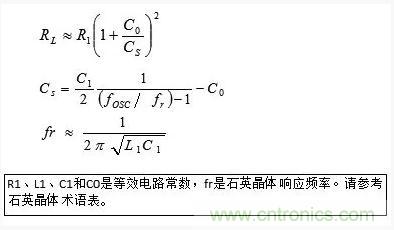

6.通過以下公式計算有效電阻RL
7.通過以下公式計算負阻|-R|:

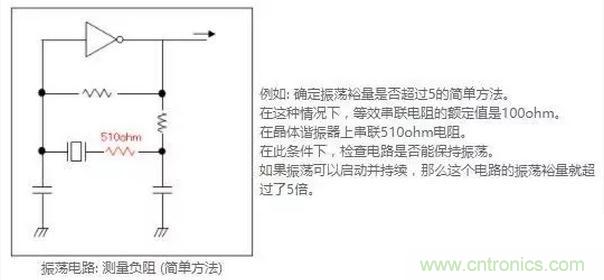

簡單方法
1. 我們用簡單方法來查看一下振蕩裕量是否超過5倍。
準備一個晶體諧振器等效串聯電阻額定電阻5倍的電阻器。
將準備好的電阻器串聯到晶體諧振器上。
檢查振蕩電路是否正常工作。
2.判斷
振蕩電路是否正常工作，也就是振蕩停止裕量大于等于5倍。
如果振蕩電路不工作，振蕩停止裕量可能小于5倍。
在振蕩停止裕量小于5倍時，最好減小阻尼電阻或是外部負載電阻。（請解釋振蕩停止的原因，并給出相應的對策）
判斷
請使用振蕩裕量大于5倍的振蕩電路。
在實際使用中，從理論上來說，如果振蕩裕量大于或等于1倍，應通過振蕩電路是否工作來考慮振蕩裕量的變化。
如果振蕩裕量較低，很可能會出現振蕩故障。因此，最好檢查一下振蕩裕量，并考慮電路條件，以保持足夠的振蕩裕量。
注意
影響振蕩裕量的不僅是晶體諧振器特性，還有組成振蕩電路的元件 (MCU、電容器和電阻器) 。因此，在使用MCU組裝模塊時，最好檢查一下振蕩裕量。
最好對串聯的電阻器進行評估。請不要在實際使用中使用此類電阻器。
最好檢查模塊的功能。振蕩電路的頻移很可能會造成模塊無法正確工作。
在測量中應當使用夾具和插座，但是它們的雜散會對振蕩裕量產生影響。
