        電感中的感應電壓

        發布時間:2023-06-21 責任編輯:lina

        【導讀】電感器是一種無源電氣元件,由線圈組成,其設計目的是利用電流通過線圈時磁和電之間的關系。電感器也稱為扼流圈,也是一種無源型電氣元件,主要是線圈組成,電感器由緊緊纏繞在實心中心磁芯周圍的導線形成,該中心磁芯可以是直圓柱形桿或連續環或環以集中其磁通量。


        電感器是一種無源電氣元件,由線圈組成,其設計目的是利用電流通過線圈時磁和電之間的關系。

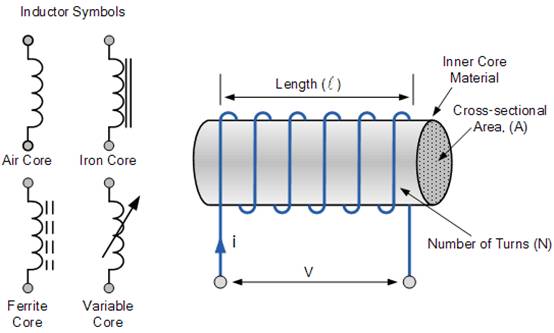

        電感器也稱為扼流圈,也是一種無源型電氣元件,主要是線圈組成,電感器由緊緊纏繞在實心中心磁芯周圍的導線形成,該中心磁芯可以是直圓柱形桿或連續環或環以集中其磁通量。

        電感器的原理符號是為L,單位為亨利,1mH = 1 毫亨利  – 等于亨利的千分之一 (1/1000)。

        100μH = 100 微亨利  – 等于亨利的百萬分之一 (1/1,000,000)。


        電感中的感應電壓


        那么根據法拉第定律,這個磁通鏈的任何變化都會在單線圈中產生一個自感電壓:


        電感中的感應電壓


        N是圈數
        A是以 m 2為單位的橫截面積
        Φ是 Webers 中的通量
        μ是芯材的磁導率
        l是以米為單位的線圈長度
        di/dt是以安培/秒為單位的電流變化率

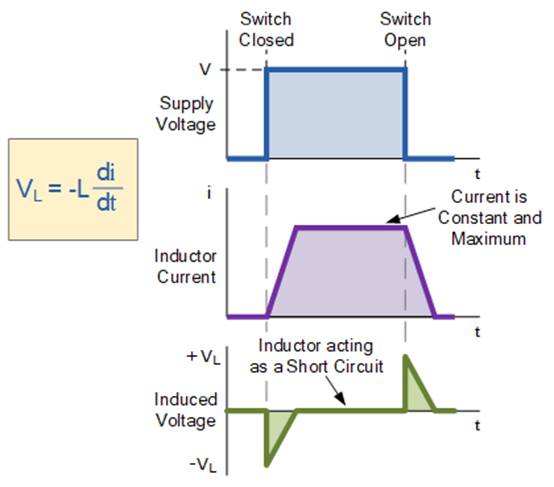

        電感器中的電流和電壓


        電感中的感應電壓


        電感中的電流

        電感器產生多少感應電壓取決于電流變化率。在我們關于電磁感應的教程中,楞次定律指出:“感應電動勢的方向總是與引起它的變化相反”。換句話說,感應電動勢將始終反對首先啟動感應電動勢的運動或變化。

        因此,隨著電流的減少,電壓極性將充當電源,而隨著電流的增加,電壓極性將充當負載。因此,對于通過線圈的相同電流變化率,增加或減少感應電動勢的幅度將是相同的。

        4安培的穩態直流電流通過0.5H的螺線管線圈。如果上述電路中的開關打開 10 毫秒并且流過線圈的電流降至零安培,則線圈中感應的平均反電動勢電壓是多少?


        電感中的感應電壓


        電感中的感應電壓

        電感器中的功率

        我們知道電路中的電感器會阻止電流 (  i  ) 流過它,因為電流會感應出一個與它相反的電動勢,即楞次定律。然后必須由外部電池電源完成工作,以保持電流流過該感應電動勢。用于強制電流 (  i  ) 對抗該自感應電動勢 (  VL )的瞬時功率 由上式給出:


        電感中的感應電壓


        產生反電動勢

        電路中的功率為P = V*I因此:


        電感中的感應電壓


        吸收的功率

        理想電感器沒有電阻,只有電感,因此 R = 0 Ω,因此線圈內沒有功率耗散,因此我們可以說理想電感器的功率損耗為零。
