        給你個糾錯本:PCB設計常見的不良現象及原因

        發布時間:2014-12-08 責任編輯:sherryyu

        【導讀】從事PCB設計肯定不是一帆風順的,或多或少的會有這樣那樣的不良現象。如果PCB工程師對碰見的每個現象都去研究錯誤原因一遍很是費時費力,如果能有一個糾錯本,對常見的PCB設計不良現象給出原因是不是很妙?福音啊,小編給大家一個PCB設計常見不良現象糾錯本,你肯定喜歡。

        以下是PCB設計中的常見不良現象的總結,與大家研究討論。

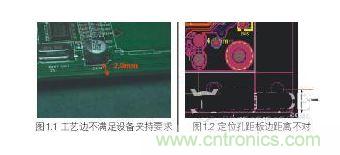

        1 、PCB缺少工藝邊或工藝邊設計不合理,導致設備無法貼裝。如圖1.1所示。

        2 、PCB缺少定位孔,定位孔位置不正確,設備不能準確、牢固的定位。如圖1.2所示。

        PCB缺少定位孔


        3 、螺絲孔金屬化,焊盤設計不合理。

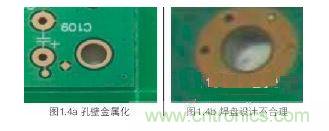

        螺絲孔是用螺釘固定PCB板之用。為防止過波峰焊后堵孔,螺絲孔內壁不允許覆銅箔,過波峰面的螺絲孔焊盤需要設計成“米”字型或梅花狀(如果過波峰焊時使用載具,可能不存在以上問題)。如圖1.4a和1.4b所示。

        螺絲孔金屬化,焊盤設計不合理
        4 、PCB焊盤尺寸設計錯誤。

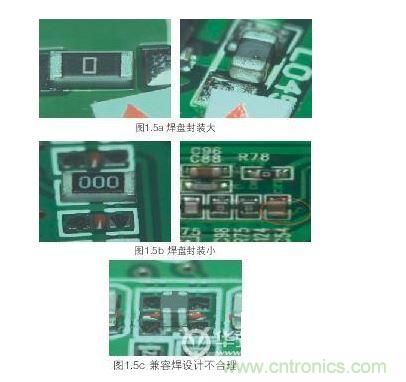

        常見的焊盤尺寸方面的問題有焊盤尺寸錯誤、焊盤間距過大或過小、焊盤不對稱、兼容焊盤設計不合理等,焊接時容易出現虛焊、移位、立碑等不良現象。如圖1.5a、1.5b和1.5c所示。
        PCB焊盤尺寸設計錯誤
        [page]
        5、 焊盤上有過孔或焊盤與過孔距離太近。

        焊接時焊料熔化后流到PCB底面,造成焊點少錫缺陷。如圖1.6a和1.6b所示。

        焊盤上有過孔或焊盤與過孔距離太近

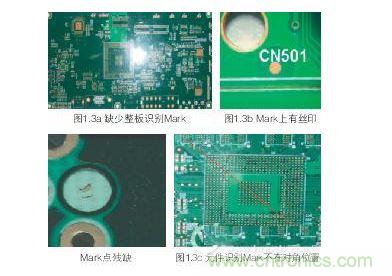

        6 、缺少Mark點,Mark點設計不規范,造成機器識別困難。如圖1.3a、1.3b和1.3c所示。

        缺少Mark點

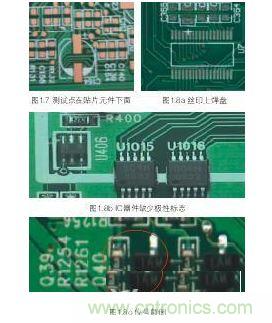

        7、 測試點過小,測試點放在元件下面或距離元件太近。如圖1.7所示。

        測試點過小
        [page]
        8 、絲印或阻焊在焊盤、測試點上,位號或極性標志缺失,位號顛倒,字符過大或過小等。


        如圖1.8a、1.8b和1.8c所示。

        9 、元件之間的距離放置不規范,可維修性差。

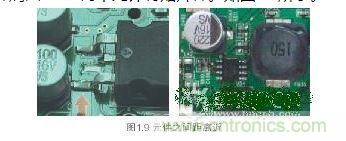

        貼片件之間必須保證足夠的距離,一般要求回流焊接的貼片件之間的距離最小為0.5mm,波峰焊接的貼片件距離最小為0.8mm,高大器件與后面的貼片之間的距離應該更大些。BGA等器件周圍3mm內不允許有貼片件。如圖1.9所示。

        元件之間的距離放置不規范,可維修性差
        10、 IC焊盤設計不規范。

        QFP焊盤形狀及焊盤之間的距離不一致,焊盤之間的互連短路設計,BGA焊盤形狀不規則等。如圖1.10a和1.10b所示。

         IC焊盤設計不規范
