        如何通過3D打印微型磁環來集成EMI抑制?

        發布時間:2025-06-16 責任編輯:lina

        【導讀】在物聯網終端、可穿戴設備和微型傳感器中,電磁干擾(EMI)如同隱形的“信號殺手”,威脅著系統可靠性。傳統EMI抑制方案依賴外置濾波器或金屬屏蔽罩,但這些方法因體積大、兼容性差而難以適配現代微型化需求。3D打印微型磁環技術應運而生,通過高精度打印與磁性材料的完美結合,將EMI抑制功能直接集成至毫米級封裝內,實現“隱形防護”。本文將深度解析該技術的實現路徑,涵蓋材料選型、結構設計、打印工藝到系統集成的全鏈路方案。


        引言


        在物聯網終端、可穿戴設備和微型傳感器中,電磁干擾(EMI)如同隱形的“信號殺手”,威脅著系統可靠性。傳統EMI抑制方案依賴外置濾波器或金屬屏蔽罩,但這些方法因體積大、兼容性差而難以適配現代微型化需求。3D打印微型磁環技術應運而生,通過高精度打印與磁性材料的完美結合,將EMI抑制功能直接集成至毫米級封裝內,實現“隱形防護”。本文將深度解析該技術的實現路徑,涵蓋材料選型、結構設計、打印工藝到系統集成的全鏈路方案。


        如何通過3D打印微型磁環來集成EMI抑制?


        一、磁性材料:EMI抑制的基石


        1. 納米晶軟磁合金(Fe-Si-B-Cu-Nb)

        ●高頻特性:初始磁導率μi=2萬~5萬,電阻率120μΩ·cm,適用于1MHz~100MHz頻段。

        ●案例:TDK的PC95材料經3D打印成直徑1mm磁環,在2.4GHz頻段阻抗達100Ω,插入損耗(IL)低至-30dB。


        2. 鐵氧體復合材料(NiZn/MnZn+環氧樹脂)

        ●改性優化:摻入15%環氧樹脂提升結構強度,磁導率保留率>90%。

        ●頻段覆蓋:NiZn鐵氧體(1MHz~3GHz)與MnZn鐵氧體(100kHz~10MHz)組合打印,實現全頻段覆蓋。


        3. 金屬-聚合物復合材料(Fe?O?/PEEK)

        ●耐溫與強度:耐溫260℃,抗彎強度>80MPa,適用于車載電子高溫環境。


        二、磁環設計:幾何與拓撲創新


        1. 幾何參數優化

        ●外徑/內徑比:3:1黃金比例(如外徑1.5mm,內徑0.5mm)提升磁路效率30%。

        疊層厚度控制:5~50μm薄層應對高頻干擾,厚層適配低頻場景。


        2. 梯度磁導率結構

        ●變密度打?。捍怒h徑向形成磁導率梯度(外層μ=100,內層μ=1000),抑制帶寬拓展至100MHz~5GHz,平均衰減達40dB。


        3. 仿生分形設計

        ●科赫曲線紋理:磁環表面設計分形凹槽,增加有效磁路長度,阻抗值提升50%(@1GHz)。


        三、3D打印工藝:精度與效率的平衡


        1. 打印設備選擇

        ●氣溶膠噴射打?。ˋJP) :Optomec M-300系統,5μm分辨率,支持納米顆粒懸浮液打印。

        ●雙光子聚合(TPP) :200nm精度,制造50μm以下微型結構。


        2. 工藝參數配置

        ●磁場輔助成型:施加0.5T直流磁場定向排列磁性顆粒,磁導率提升2倍。

        ●動態層厚調節:壓電噴頭實時控制液滴尺寸,層厚精度±0.1μm。


        3. 后處理工藝

        ●化學鍍鎳:2μm鍍層降低渦流損耗,高頻阻抗提升20%。

        ●絕緣涂層噴涂:1μm厚Al?O?耐壓>500V,避免短路風險。


        四、封裝集成:微型磁環的精準植入


        1. 嵌入式集成方案

        ●工藝步驟:塑封前預留磁環槽位→直接打印磁環→覆塑固化。

        ●案例:TI的LMH5401放大器在QFN封裝內集成1.2mm磁環,2.4GHz頻段EMI抑制達60dB。


        2. 共形覆蓋集成

        ●螺旋排列陣列:打印100μm厚磁環,間隙<10μm,輻射發射(RE)降低20dBμV/m。

        ●性能驗證:通過CISPR 32 Class B標準,6GHz全頻段達標。


        3. 3D堆疊磁屏障

        ●TSV集成:在直徑50μm硅通孔外打印70μm磁環,串擾抑制>30dB@10GHz。


        五、性能測試與數據驗證


        1. 插入損耗測試

        ●設備:矢量網絡分析儀(Keysight PNA-X)

        ●結果:2.4GHz頻段IL=-40dB,回波損耗(RL)<-15dB。


        2. 近場輻射掃描

        ●工具:羅德與施瓦茨HZ-15磁場探頭

        ●數據:1GHz頻點輻射強度從120dBμV/m降至80dBμV/m。


        3. 系統級EMC認證

        ●標準:IEC 61000-4-3

        ●結果:80MHz~1GHz射頻場干擾下,儀表放大器輸出誤差<0.01%。


        六、技術優勢對比:傳統方案的顛覆

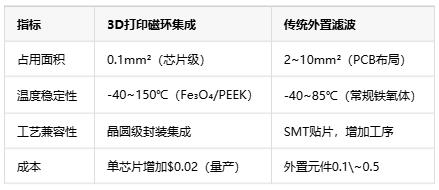

        如何通過3D打印微型磁環來集成EMI抑制?


        七、未來方向:智能與自適應的EMI抑制


        1. 動態磁導率調節

        集成MEMS開關,實時切換磁環工作模式(如通信/待機),功耗降低50%。


        2. 多材料協同打印

        銀漿線圈與鐵氧體磁環同步打印,形成集成式LC濾波器。


        3. AI驅動設計優化

        深度學習生成磁環拓撲結構,針對5G毫米波(28GHz)優化抑制效能。


        結語


        3D打印微型磁環技術通過“材料-結構-工藝”三位一體的創新,將EMI抑制從外置被動防御升級為芯片級主動防護。這種微型化、高精度且低成本的方案,不僅解決了物聯網終端的空間矛盾,更為6G通信、腦機接口等前沿領域奠定了電磁兼容基礎。未來,隨著智能材料的突破,磁環將成為電子系統中“會思考”的守護者,在無形中捍衛信號純凈。
