        【導讀】在控制LED亮度、放大倍數、喇叭音量大小等電子設計中,我們經常要對電阻參數進行調節,而計算出的電阻往往與實應用有所偏差。最好的辦法就是用可調電阻來選取阻值最接近的電阻應用??墒?,單個的可調電阻接線麻煩又很容易被弄丟,怎么辦?來DIY一個方便應用的電阻調式板吧,包你好用!

        廢話不多說開始電阻調式板的設計:

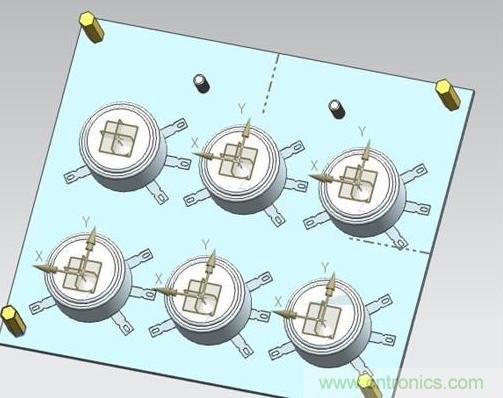

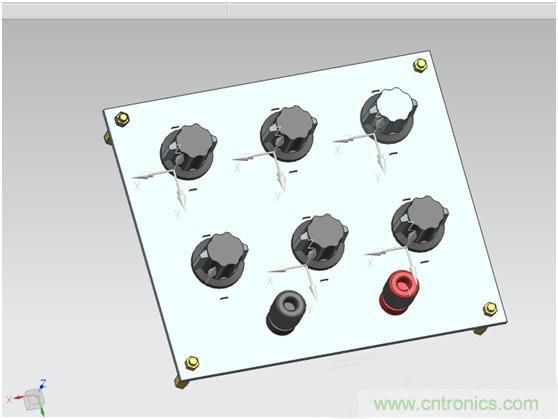

        通過計算機設計確立了方案

        自制電阻調試板,你一定用得到!

        自制電阻調試板,你一定用得到!

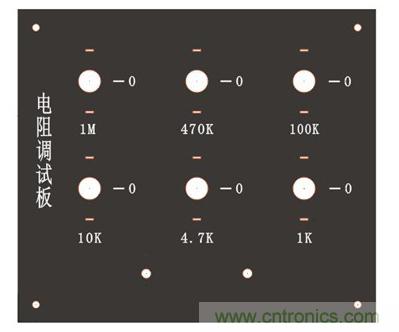

        CDR印刷打孔設計。

        進行實物制作:

        板材選 用160*140*2MM黑色ABS板。

        自制電阻調試板,你一定用得到!
        下頁內容:電阻調式板配件、制作工具和制作過程
        [page]
        打孔印刷后的效果,這批做確實不咋樣,ABS在外地買的叫他切好的,切的有點偏差,印刷打孔都不是很準。

        自制電阻調試板,你一定用得到!電子元件技術網

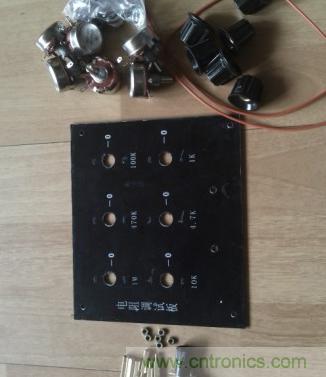

        所有配件:ABS板 1張, 電位器1K 4.7K 10K 1M 470K 100K 各一個,電位器旋鈕6個,銅柱4個,螺母4個,接線柱 紅黑各一個,導線。

        制作工具:尖嘴鉗,斜口鉗,電烙鐵,一字螺絲刀,美工刀。

        北京中發飛詢網絡科技發展有限公司

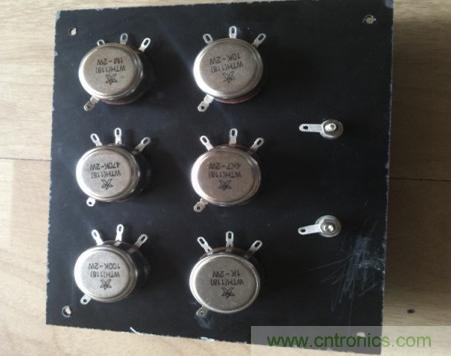

        裝上對應的電位器方向致向右。

        北京中發飛詢網絡科技發展有限公司

        上好墊片和螺母

        下頁內容:電阻調式板的制作
        [page]

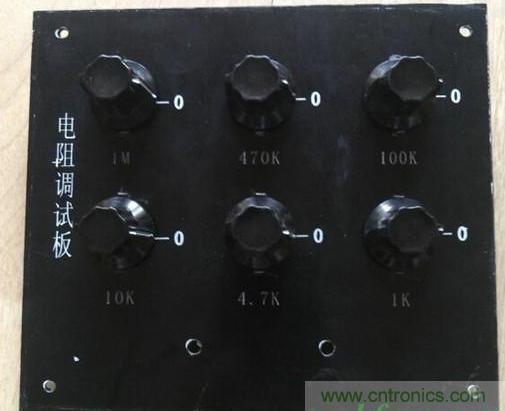

        裝電位器旋鈕,應先將電位器右旋到底,將旋鈕白色標位對準0位置裝上。

        北京中發飛詢網絡科技發展有限公司

        裝線柱

        北京中發飛詢網絡科技發展有限公司

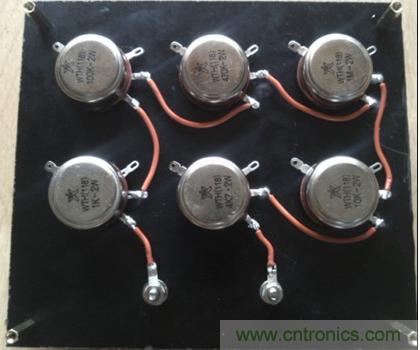

        將所有電位器串聯起來接入接線柱。

        北京中發飛詢網絡科技發展有限公司
        下頁內容:電阻調式板成品效果
        [page]

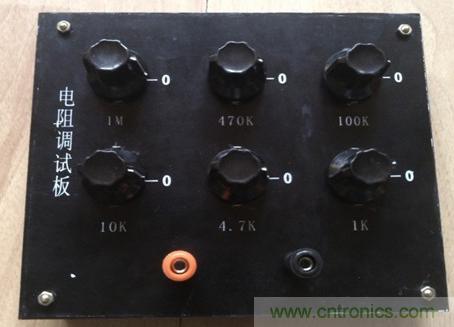

        最后成品效果

        電阻調試板DIY,你一定用得到!

        調節范圍0~1.58M 足夠用了。不夠時可以串聯一個固定的電阻。

        沒有塑料板的朋友可用鞋盒硬紙板代替,標識直接用不干膠標貼寫上。
        要采購電位器么,點這里了解一下價格!
