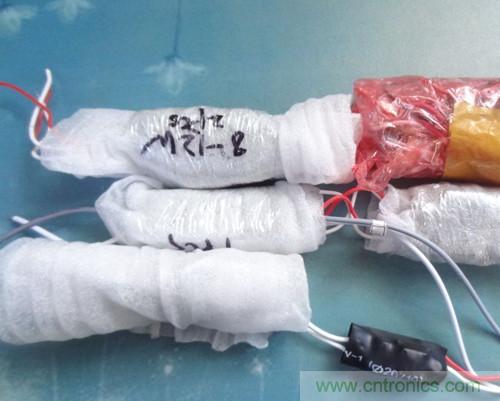

購買的材料，LED燈珠、驅動、散熱鋁、燈罩、燈頭、燈板

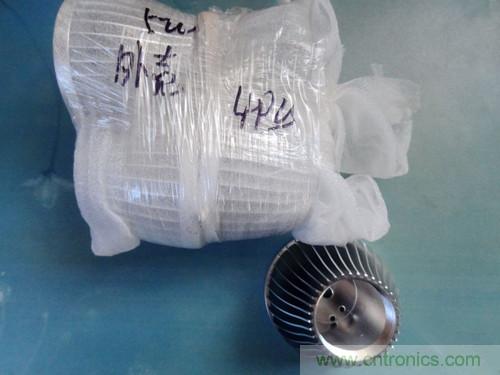

散熱鋁，沉甸甸的

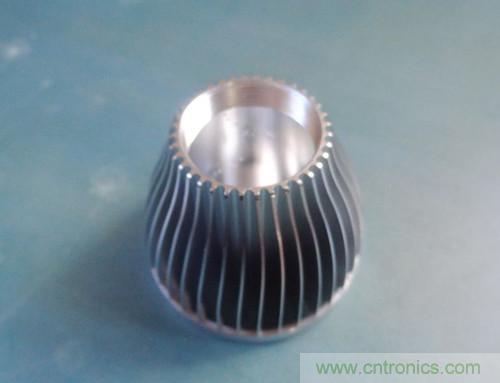

散熱鋁 外型

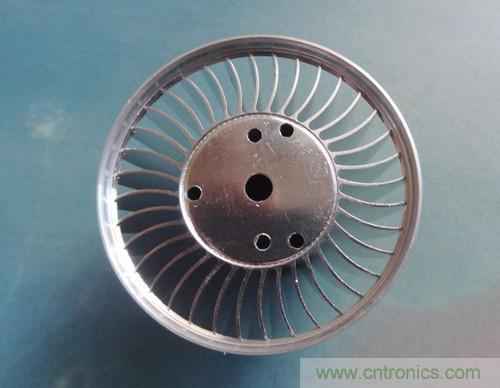

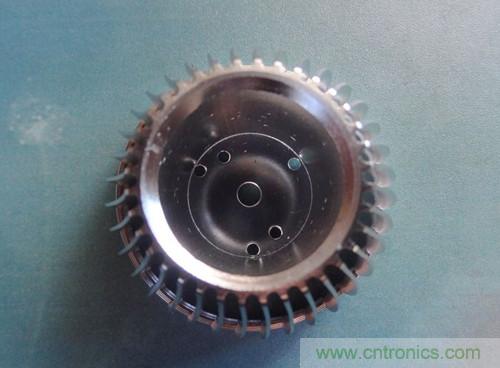

散熱鋁 內腔

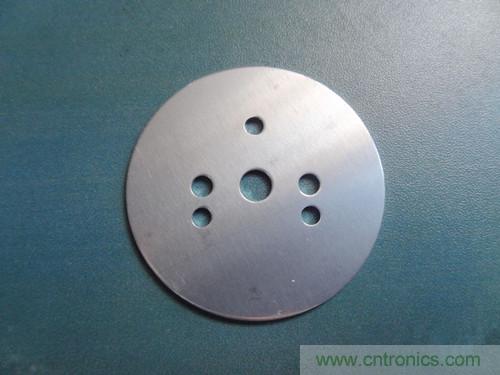

燈板固定座
[page]

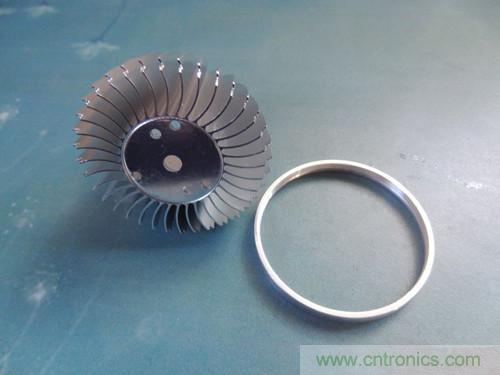

環形鋁圈用來固定燈罩

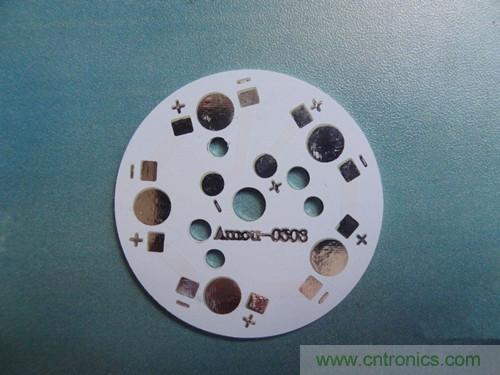

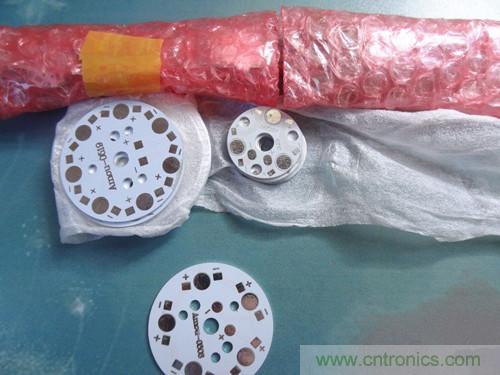

燈板，有1W、3W、5W、7W、9W，一個比一個大
因為我選用的是1WLED燈珠，所以5W燈板就有五個LED燈珠焊接位
燈板都是鋁基板
驅動板 3~18W

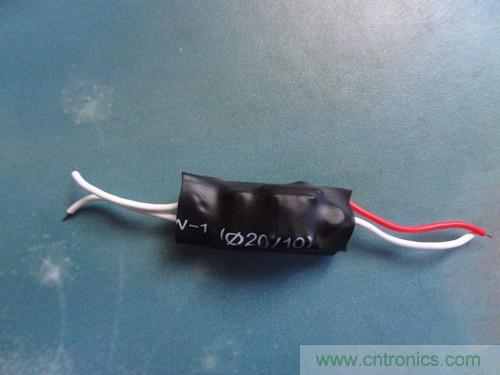

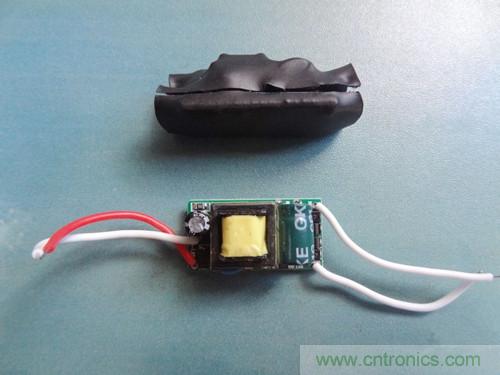

5W驅動板，商家用熱縮管包裹
[page]
驅動板參數：AC85-265V DC 9-18V 280-300mA 4-5W 過壓、過載、短路保護

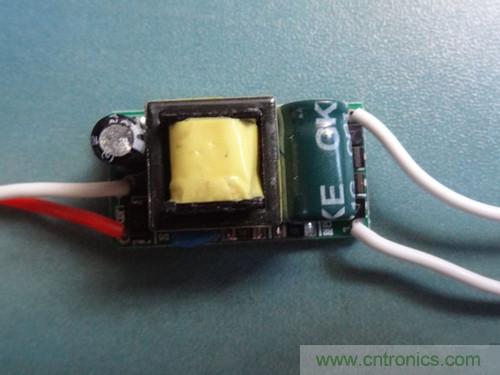

驅動板很小巧

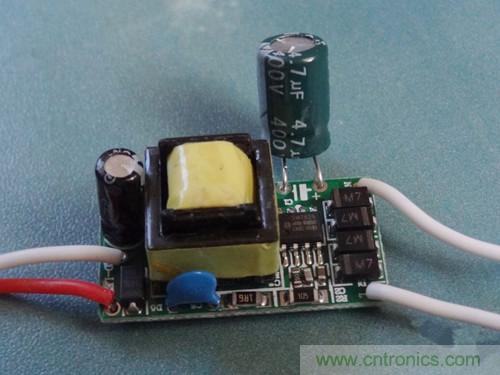

小心翼翼掀起電容，終于看到IC

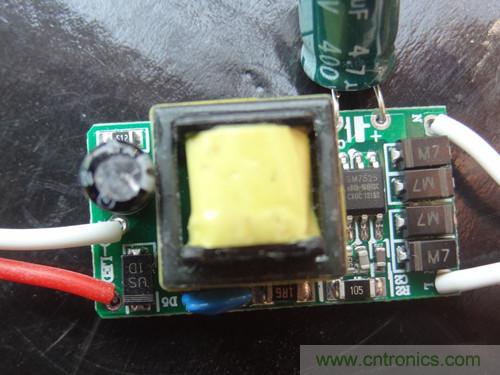

全波整流，400V4.7UF濾波，驅動IC SW7525
芯片SW7525
輸出電容50V22UF


[page]
驅動板背面，牢記接線定義

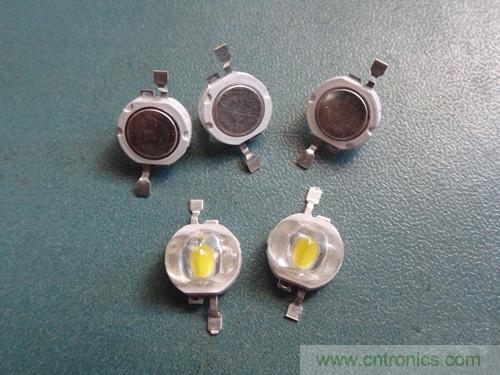

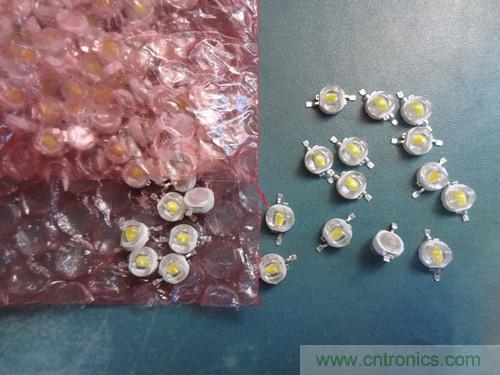

燈珠
美國普瑞LED燈珠，4040芯片
單個1W-3W，銅支架，4金線燈絲，120lm以上，正白

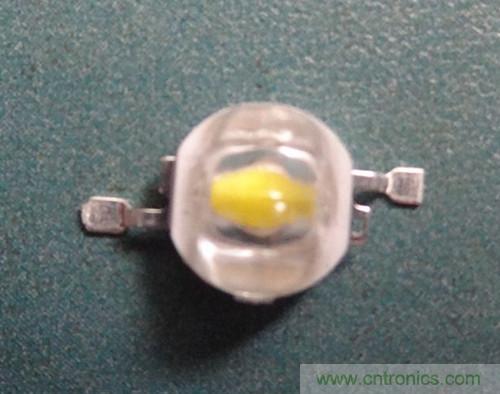

果凍體是雙峰的，支架變帶缺口的是負極

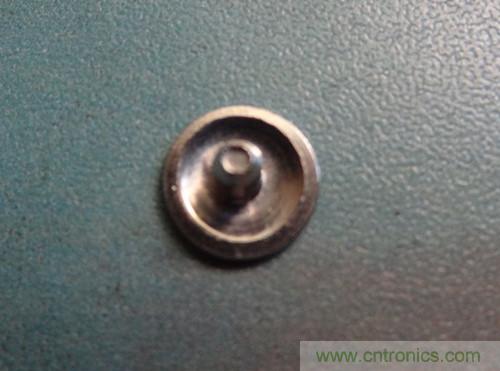

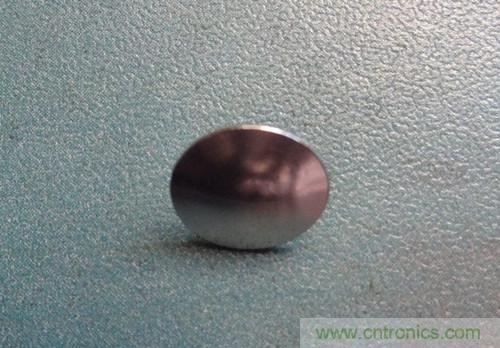

火線L接觸片
[page]
火線L接觸片背面是一個帶螺紋的螺絲

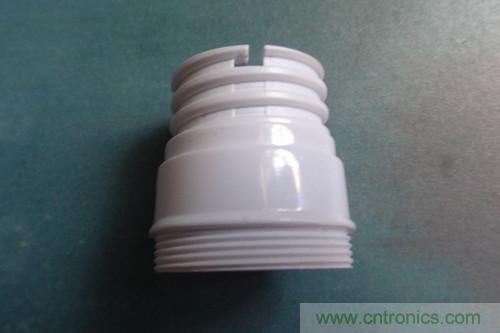

燈頭與散熱連接件，質地很硬

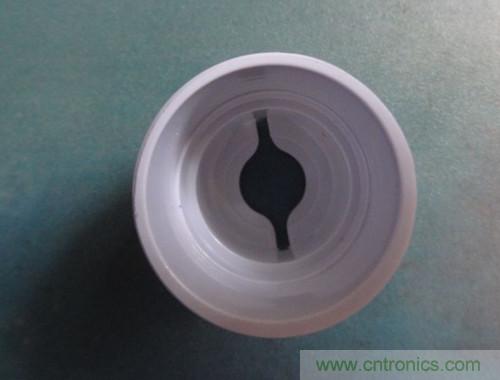

連接件內部，驅動板就蝸居在這里面

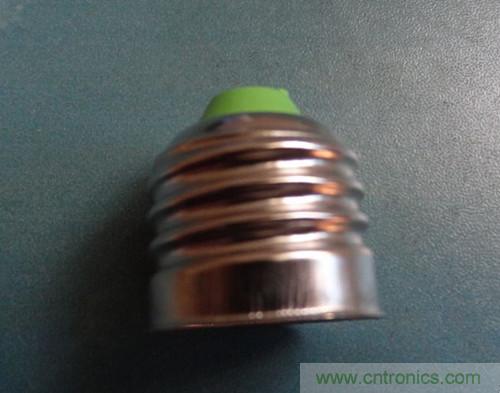

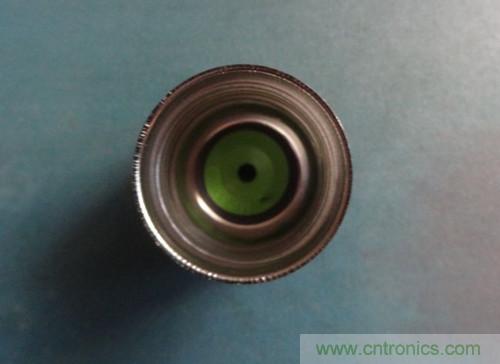

E27燈頭
燈頭的尾部，火線L連接片就插入此孔
零線N需要接在燈頭的鋁環上
[page]

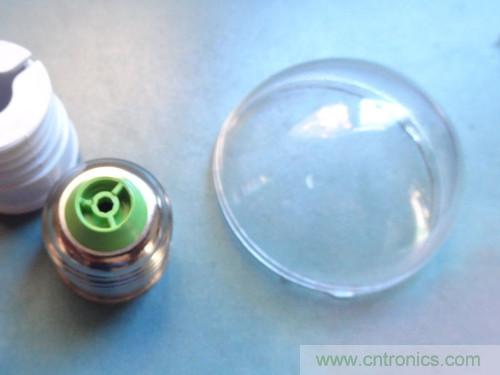

燈罩有磨砂、乳白和透明的，選用透明的

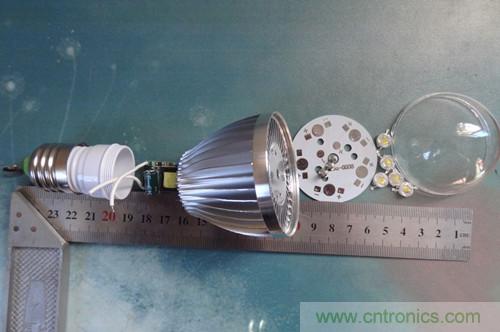

就要將這些東東組裝在一起
用單鋰檢查所用燈珠，LED燈珠底部不想也不會焊接，請出導熱硅脂

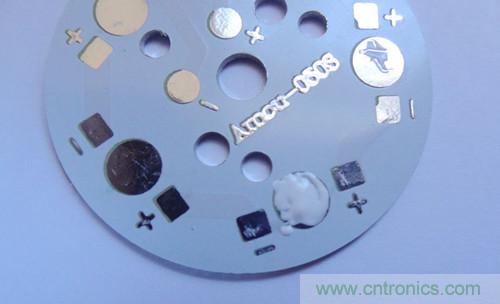

涂導熱硅脂不需要多，力求薄、勻

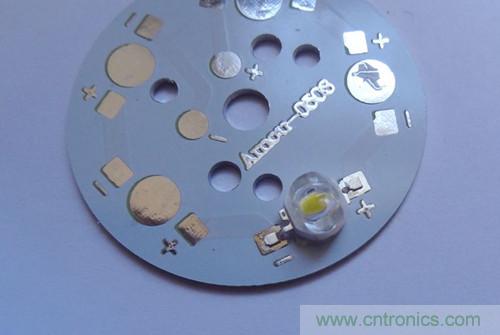

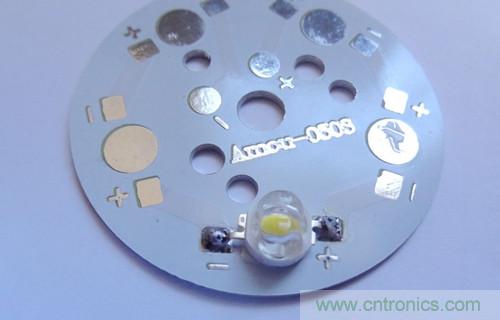

將燈珠按極性粘在焊盤上，用手輕輕按按
焊接時間盡量短些，用鑷子來散熱
[page]

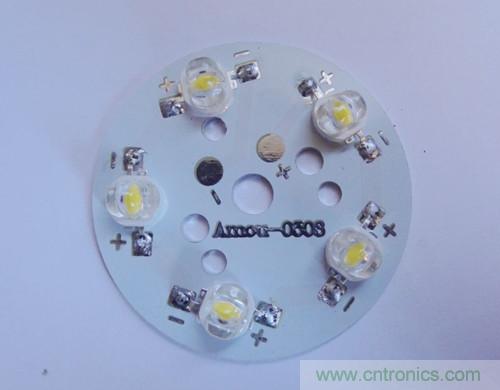

如法炮制，焊接好所有燈珠

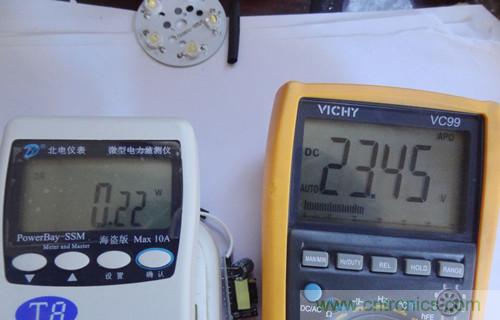

檢查驅動板，空載0.22W，輸出電壓23.46V，看板子說明，會根據所接燈板自動調節

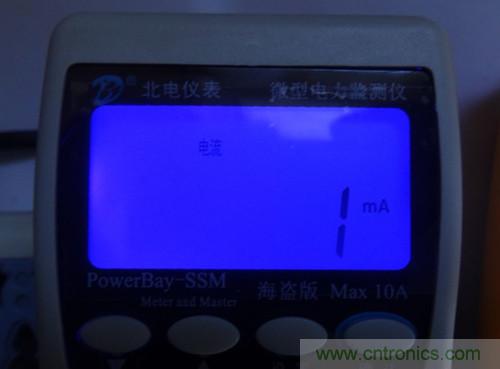

空載市電電流

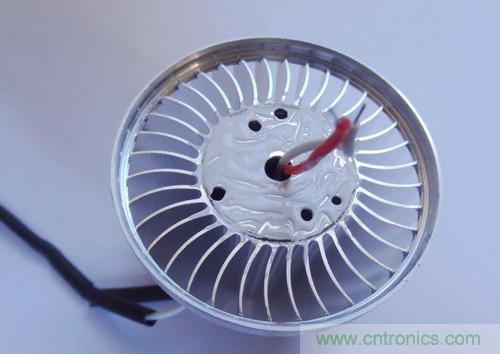

燈板座同樣圖上導熱硅脂
用螺絲固定燈板

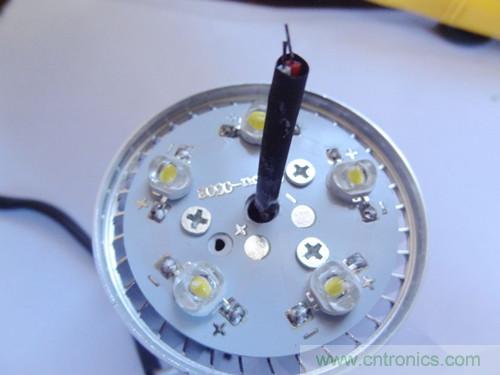

按標志焊接電源線
[page]

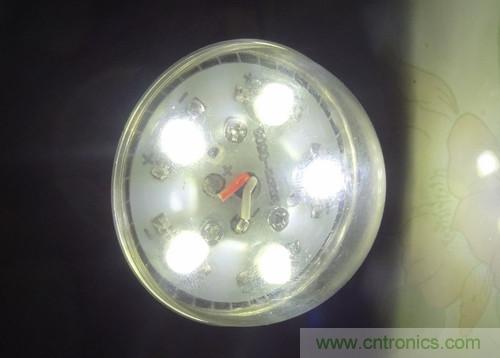

檢查無誤，通電，眼前一黑，嚇我一跳，太亮了

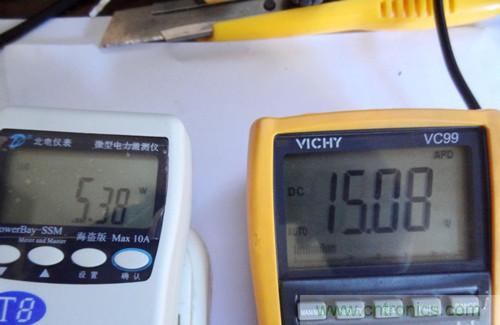

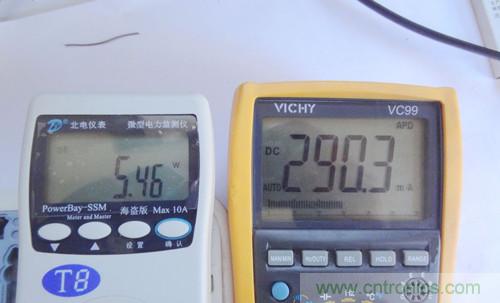

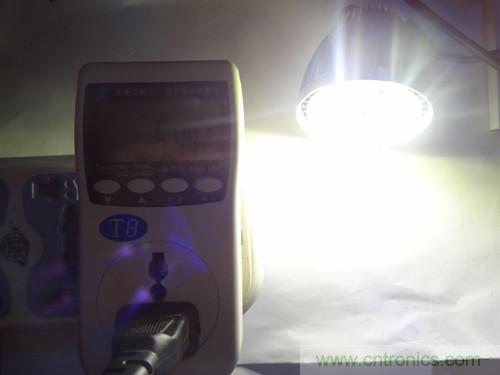

將燈遠放，功率5.38W，驅動板電壓調整為15.08V
串入電流表，驅動板電流290mA
市電電流45mA
組裝燈頭，安全第一，電工膠帶、熱縮管

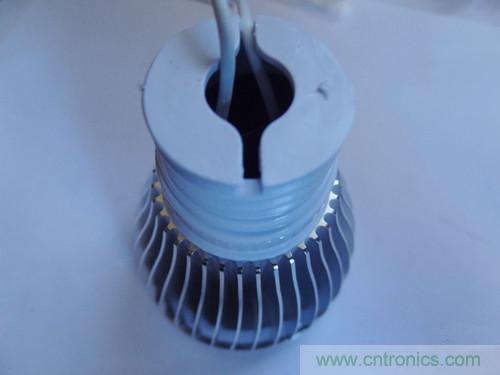

擰緊連接件，將驅動板從散熱鋁盡量向后拉
[page]

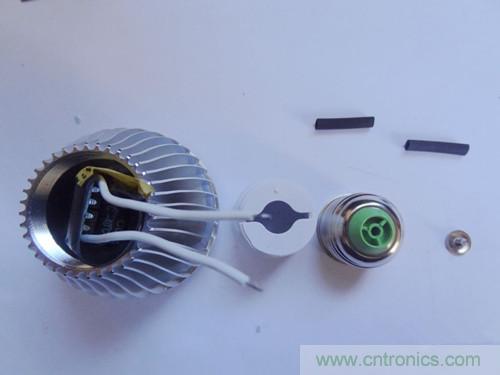

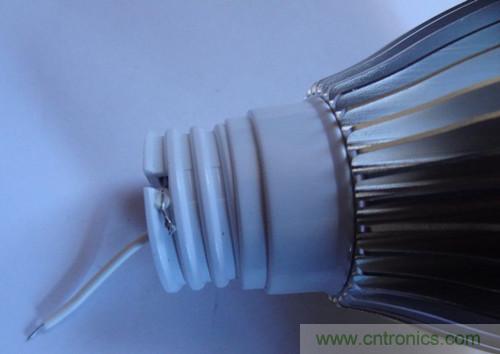

將零線N套上熱縮管，撥出1CM纏繞在螺紋的凹槽內
擰緊燈頭，原先擔心零線未焊接會不會安裝燈泡時燈頭會松落，實地一試擔心多余，非常緊固

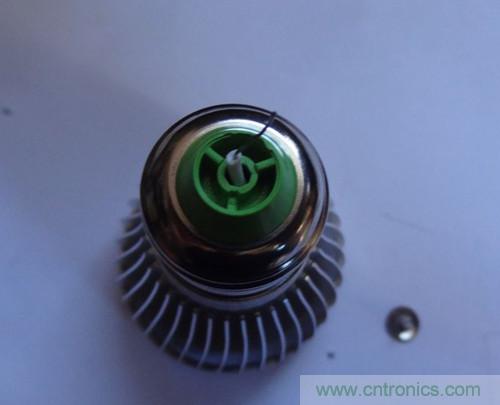

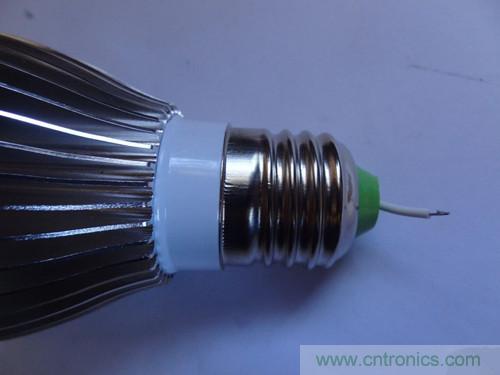

火線L套熱縮管從尾部穿出
將線纏繞在螺釘上，插入塑料孔內

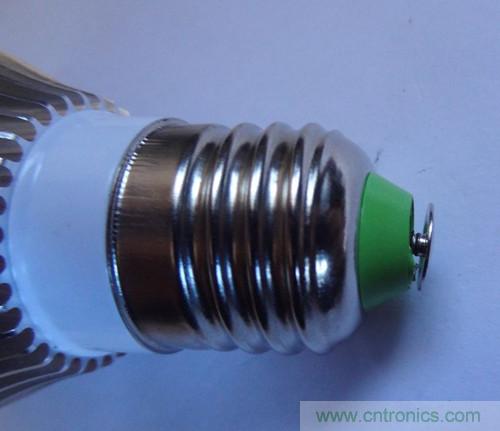

壓緊螺釘

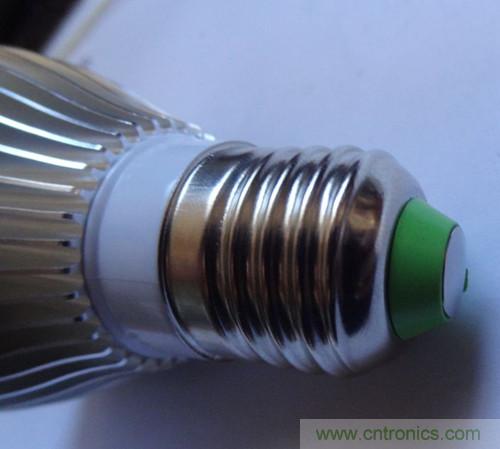

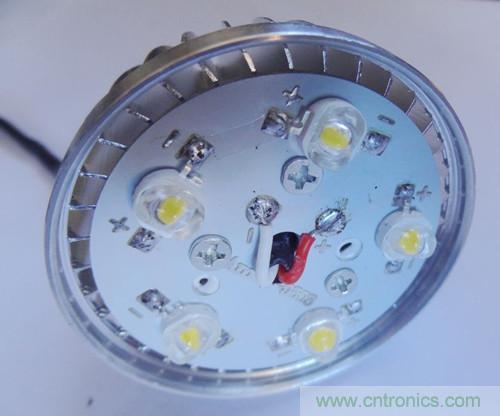

燈頭組裝完成
[page]
將燈罩輕輕按入鋁環的凹槽內，放心，燈罩不是玻璃的，塑料的有些許彈性

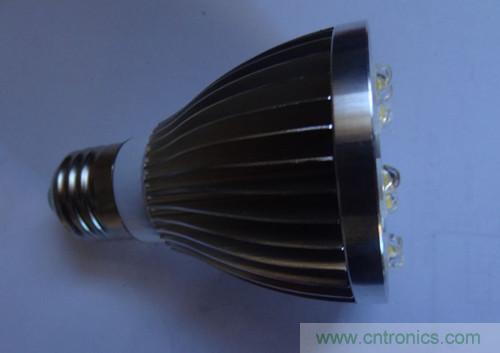

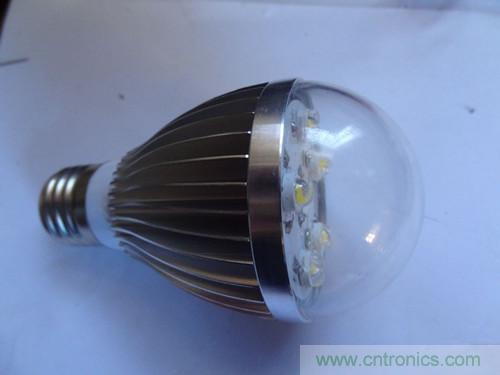

將燈罩組件按螺紋安裝在散熱鋁上，擰緊
點亮五分鐘，散熱片溫度微升，大熱天的，收工！
