        告別黑暗,牛人自制“搖一搖”手電筒

        發布時間:2013-08-28 責任編輯:eliane

        【導讀】“搖一搖”就能發電,還有比這更低碳環保的手電筒嗎?不管你是加班到深夜的都市夜歸人,還是宿舍里拉閘限電的受害者,搖上60秒,馬上就能享受光明。隨電子元件技術網一起,來看看“搖一搖”手電筒是如何做成的吧!

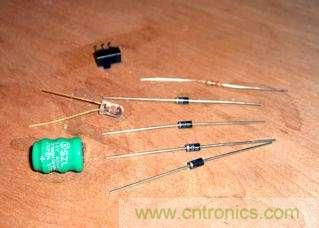

        1 手電筒DIY:工具和材料

        “搖一搖”手電筒DIY

        ●熱熔膠
        ●環氧樹脂
        ●150英尺30計搪瓷涂層漆包線
        ● 4 個1 / 8“稀土磁鐵
        ●4個整流二極管(IN4007 MIC)
        ●電阻(22歐姆)
        ●白色LED
        ●開關
        ●幾個小號充電電池
        ●圓珠筆
        ●2個塑料墊圈或裝飾物
        ●薄荷糖盒子

        2 手電筒DIY:自制磁鐵管

        “搖一搖”手電筒DIY

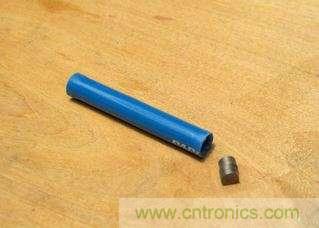

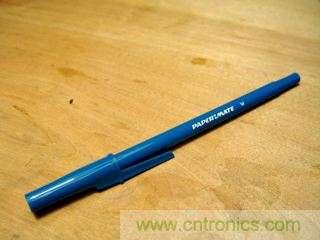

        這部分其實可以用很多東西(比如硬紙片)做成。我用圓珠筆是因為我的磁鐵大小剛好與筆管適應。

        “搖一搖”手電筒DIY

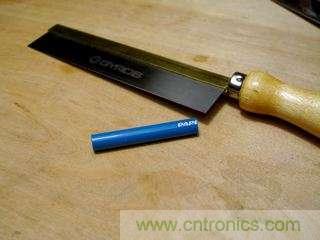

        把筆管切成比薄荷糖盒子的短一點的長度。找一些墊圈或塞子作為筆管底端的蓋,也可以用紙來做。我用的是一個用砂紙打磨過的塑料齒輪。

        “搖一搖”手電筒DIY

        將4個磁鐵全部粘在一起,裝進管子里。粘住筆管底端的蓋子。小心蓋子的膠,不要讓磁鐵碰到膠水。
        [page]
        “搖一搖”手電筒DIY

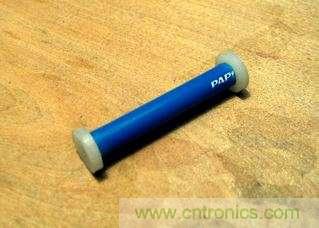

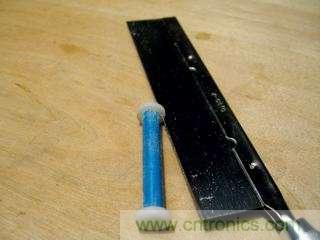

        第一步結果參照。

        3 手電筒DIY:纏繞線圈

        “搖一搖”手電筒DIY

        在筆管底端的蓋子上刻出一個窄槽。

        “搖一搖”手電筒DIY

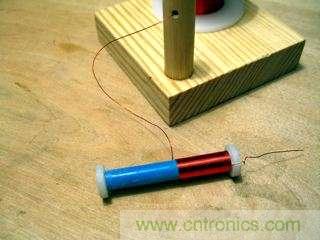

        留3英寸導線掛在槽上,開始纏繞線圈。這是也許這個項目中最艱難的部分,我失敗了很多次。網上有超多關于怎么纏繞線圈的方法,但我給你的最好建議是,一定要慢!線圈纏繞的越整齊和緊密,效果就會越好。

        “搖一搖”手電筒DIY

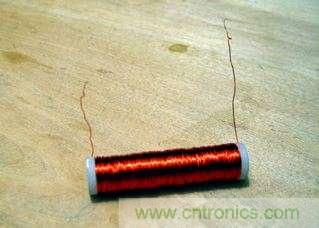

        纏繞結束后,在末尾處留三英寸導線。

        這個項目的原理就是法拉第發現的電磁感應定律:閉合電路的一部分導體在磁場中做切割磁感線運動,導體中就會產生電流。

        4 手電筒DIY:制作頂部

        “搖一搖”手電筒DIY

        揭下薄荷糖盒的標簽并去掉頂部。
        [page]
        “搖一搖”手電筒DIY

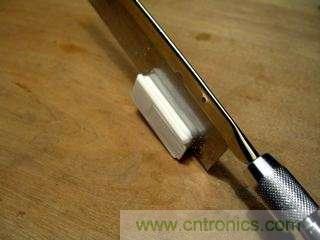

        從底部切下1 / 4英寸。

        “搖一搖”手電筒DIY

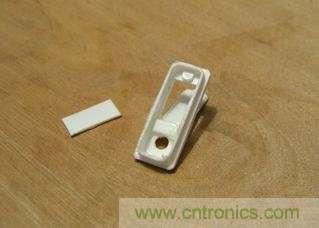

        留下1 / 8英寸的的邊緣。保留余料,后面有用~

        “搖一搖”手電筒DIY

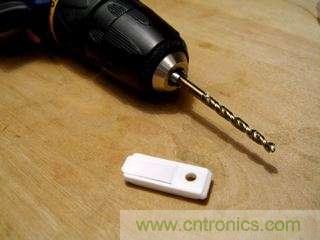

        在蓋子上鉆一個大小足夠使LED燈穿過的洞。

        5 手電筒DIY:安裝開關

        “搖一搖”手電筒DIY

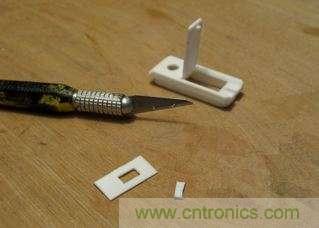

        從廢料上切下足夠多部分作為蓋子底下的小墊片兒,使它正好能填滿缺口形成一個水平面。

        “搖一搖”手電筒DIY

        在薄片上剪出一個窄槽作為開關的滑動槽。
        [page]
        “搖一搖”手電筒DIY

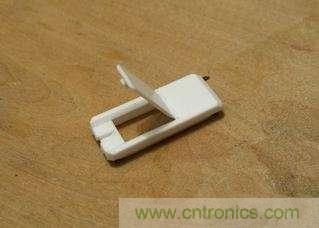

        我用強力膠把這些小片粘在了相應的地方。

        6 手電筒DIY:粘上開關

        “搖一搖”手電筒DIY

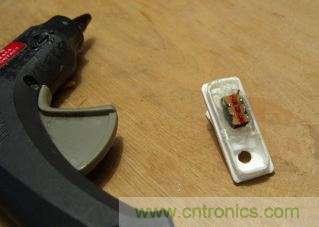

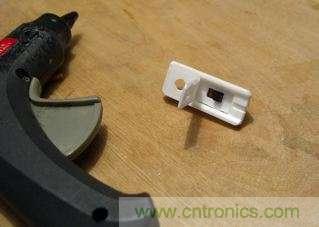

        用熱熔膠把開關站在前面的薄片上。我還把導線粘在了適當的地方,不過沒有拍照片。

        “搖一搖”手電筒DIY

        7 手電筒DIY:電路

        “搖一搖”手電筒DIY

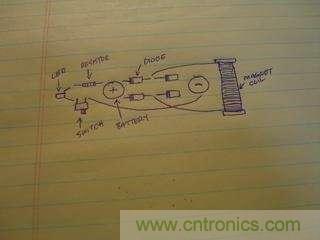

        這是電路圖。

        8 手電筒DIY:焊接

        “搖一搖”手電筒DIY

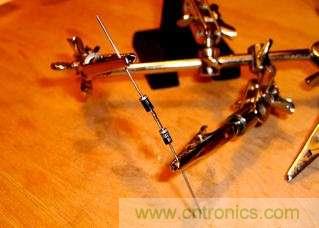

        固定起來方便焊接。這個東西叫鯊魚夾,不知國內五金店有沒有賣,但飾品店賣發卡的部分有很好的替代品。
        [page]
        “搖一搖”手電筒DIY

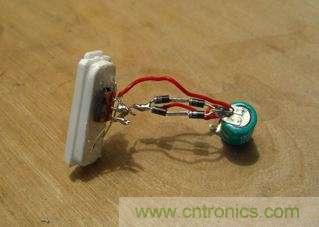

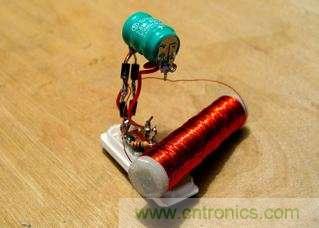

        脫光的電路,呵呵。

        “搖一搖”手電筒DIY

        搞定~這些全部都是手工焊接的,希望你們在做時會干凈利落些,別像我這樣弄得一團糟。

        9 手電筒DIY:加上盒子的頂部

        “搖一搖”手電筒DIY

        把盒蓋隨著電路一起滑進盒子。我想用環氧樹脂粘住頂部會好一些,你也可以用強力膠來粘。

        “搖一搖”手電筒DIY

        最后我把盒子的里面涂成了白色,使他看起來干凈一點。

        10 手電筒DIY:完成效果

        “搖一搖”手電筒DIY

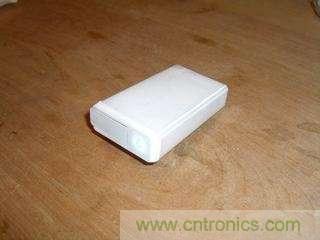

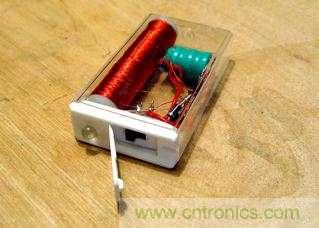

        搖晃60秒,然后享受光明吧!
