        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!

        發布時間:2013-12-19 責任編輯:mikeliu

        【導讀】上一期,小編為大家帶來了索尼的 PALY STATION 4的拆解流程,今天小編費勁千辛萬苦,終于找到了這款X-BOX ONE的拆解,保證讓你們一飽眼福,以后自己的游戲機出了問題,你完全可以自己搞定啦!
        1、

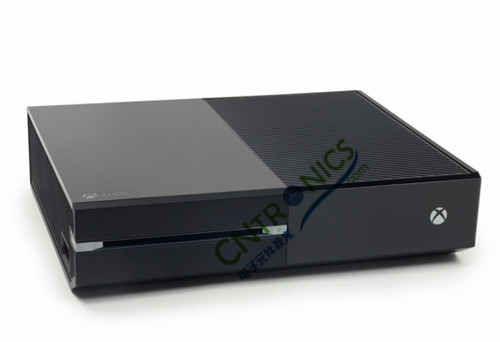

        外觀圖和相關參數技術規格:
        8核x86處理器
        HDMI直通
        8 GB的RAM
        500 GB的存儲容量的Blu-ray/DVD驅動器

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        2、在Xbox360控制器中,具有一些更新。Xbox一個控制器開發成本超過1億美元,甚至有一個內置的投影儀。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!??!

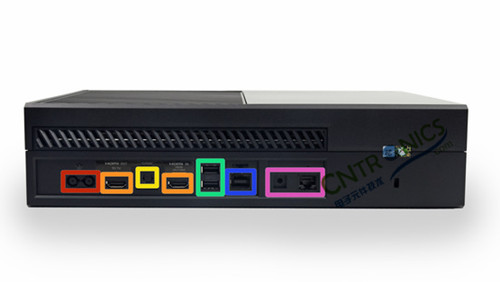

        3、
        電源插口
        HDMI輸出(左)和HDMI輸入(右)
        數字光纖音頻輸出
        兩個USB 3.0端口
        Kinect的端口
        紅外輸出和以太網端口

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

        4、
        模型1540和由微軟公司雷德蒙設計,而且背部印著友好的話,微軟說“你好從西雅圖。”

        不不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        5、
        尋找一些螺絲釘,或其他神奇的入口點。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        6、

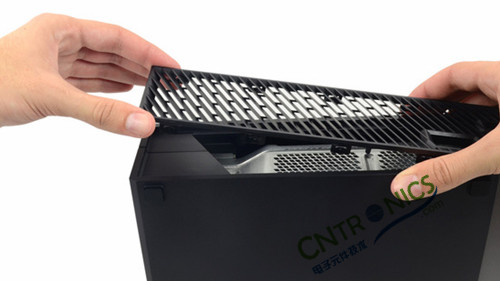

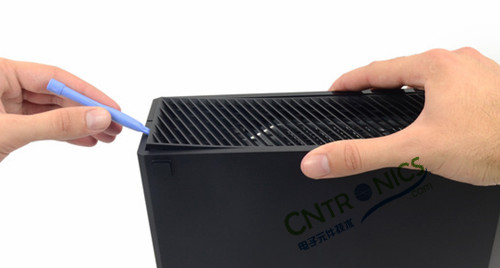

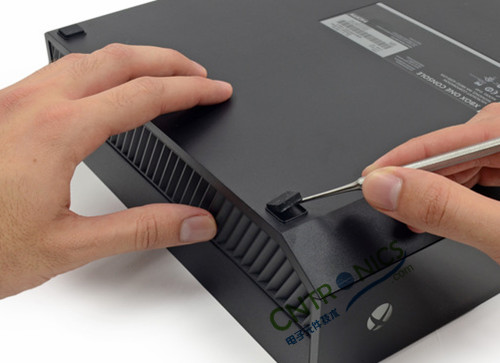

        用塑料開啟工具,把格柵翹起來。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

        把格柵啟下來,這類似于在Xbox360的底部排氣閥拆卸過程

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        7、

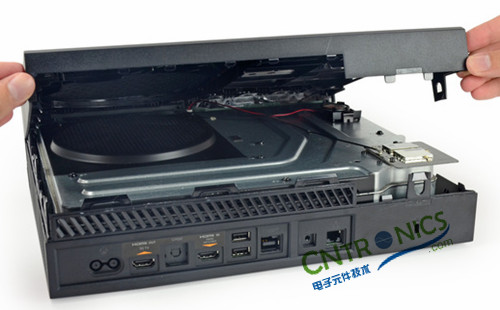

        掀開蓋子,準備開內部構造。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        8、

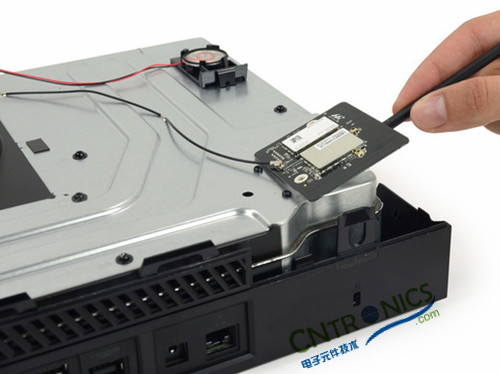

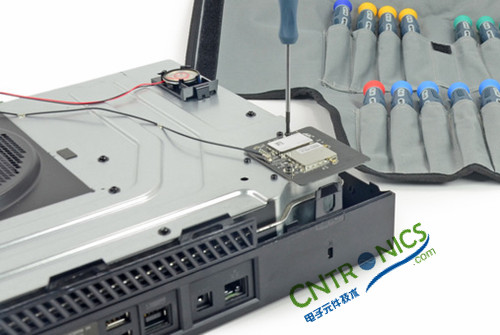

        用螺絲刀去除掉Wi-Fi板固定到位的小螺絲。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

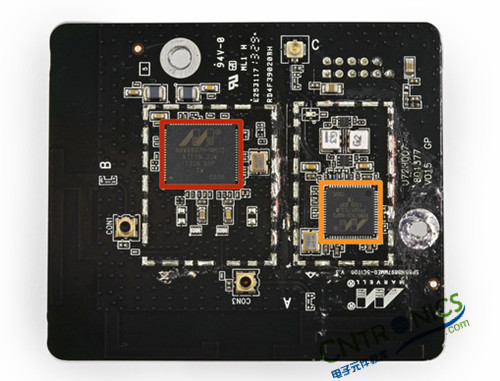

        Marvell的Avastar88W8897和2x2 MIMO的Wi-Fi無線組合芯片支持的802.11ac,NFC,藍牙和無線顯示技術。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        Marvell的Avastar88W8782U WLAN SOC W / USB2.0接口支持。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        9、

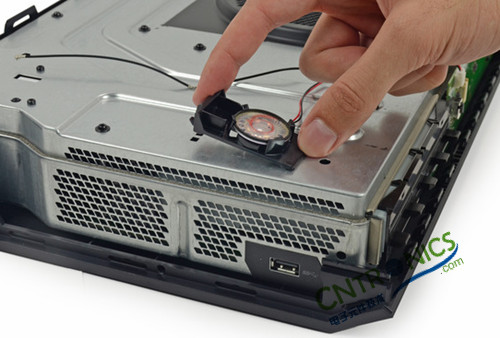

        Xbox一個揚聲器?;蛘咚梢允且粋€弧形的反應器的早期。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

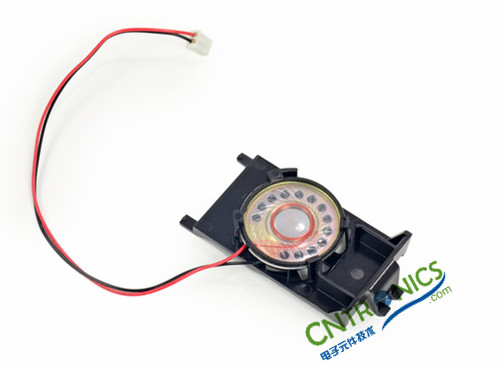

        原型??赡苁菗P聲器。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        10、

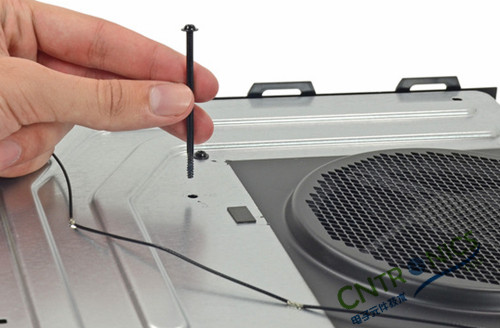

        八個64毫米T9 Torx螺釘固定上部金屬屏蔽機箱。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        11、

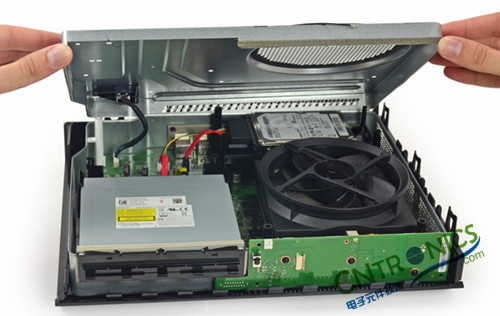

        內部的的Xbox第一個真正的一瞥。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

        將整個的Xbox一個組件簡單地從下殼體升空進行拆解。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        12、
        可修復的的Blu-ray/DVD變頻器通過SATA數據接口連接到主板上。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        幾個IC和一個大型帶狀電纜。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

        紅色是微軟MS0DDDSPB11326-BTSL ATNGS501
        黃色是37T AVY7

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        13、

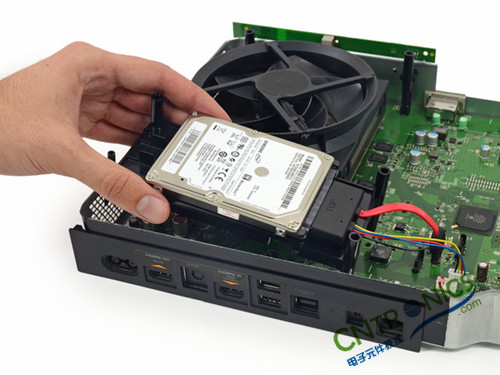

        不正式配有可更換的硬盤驅動器。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

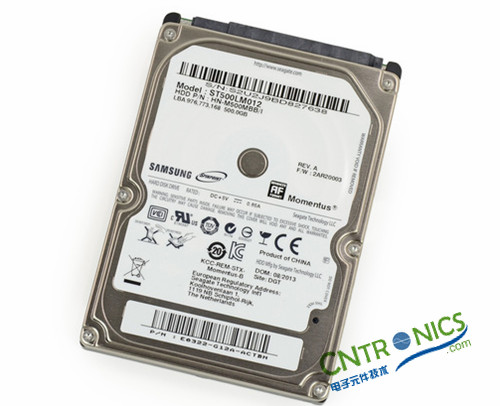

        三星的Spinpoint M8 ST500LM012500 GB
        5400轉的8MB緩存SATA II的3.0Gb / s硬盤驅動器。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

        14、

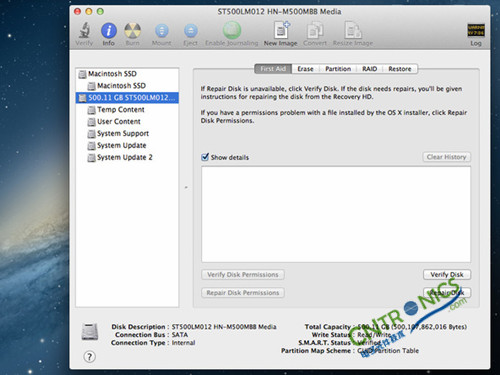

        拆機升級!我們發現有5 NTFS分區:
        溫度含量:44 GB的容量,27.1GB可用的(在一個Xbox,我們從來沒有打開)。
        用戶內容:391.9 GB的容量,沒有用。
        系統支持:42.9 GB的容量,34.1 GB可用。
        系統更新:12.8 GB的容量,11.8 GB可用。
        系統更新2:7.52 GB的容量,7.47 GB可用。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        15、

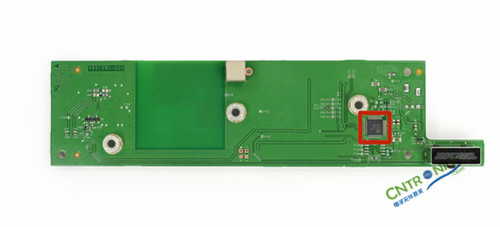

        射頻模塊電路板的背面設有一個孤IC,從信息存儲設備標記9160F1MS0313272317B057。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        16、

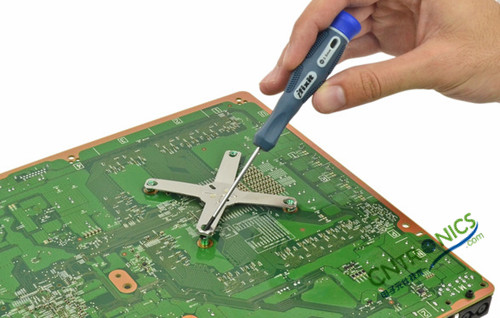

        “X”標志的地方。散熱器/、風扇組件固定在主板上,有幾個T9 Torx螺釘。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

        死亡的臭名昭著的紅環后,我們看到一個健壯的冷卻系統。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        17、

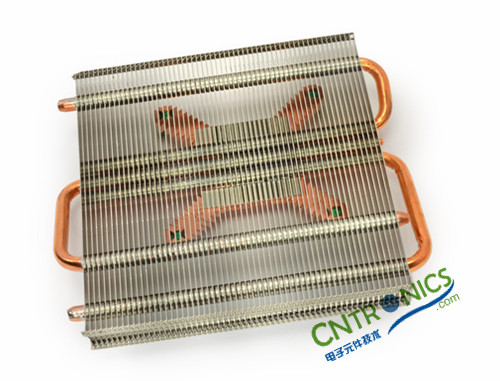

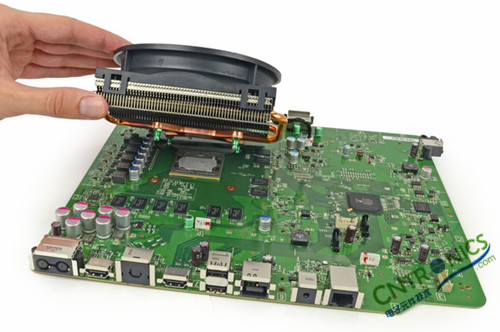

        如果您的新的Xbox有一個散熱問題,更換風扇或散熱片很容易,涼風習習。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

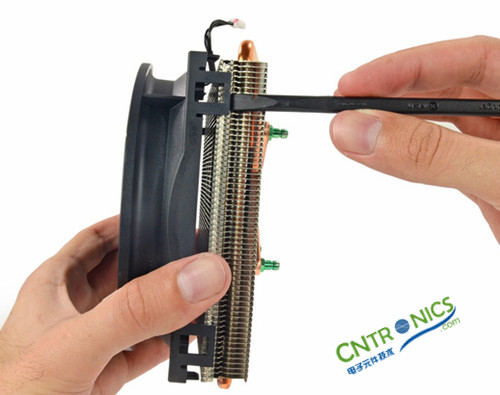

        所需要的是將SPUDGER的112毫米直徑的風扇從散熱器分開,并簡單輕彈。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

        18、

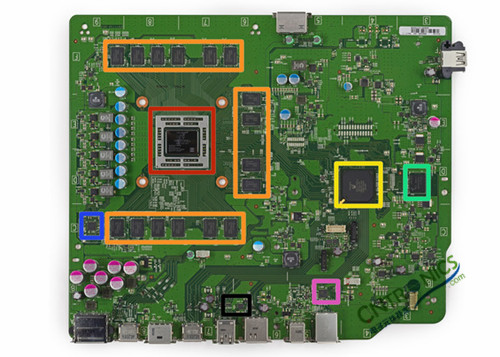

        集成電路的軍隊。
        紅:X887732-001 DG3001FEG84HR(包括AMD的“美洲虎”8核CPU+ AMD Radeon圖形GPU)
        橙:16X SK海力士H5TQ4G63AFR4 GB(512 MB)DDR3 SDRAM(共16×512 MB =8 GB)
        黃:X861949-005 T6WD5XBG-0003
        綠:SK海力士H26M42003GMR8 GB的eMMC NAND閃存
        藍:安森美半導體NCP4204 GAC1328G集成電源控制IC
        紫:瑞昱的RTL8151GNM以太網控制器
        黑:德州儀器TPS25903 V至20 V高電流負載開關

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        19、

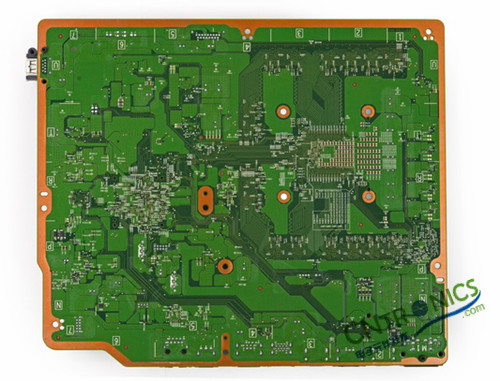

        主板的背面是一個光榮的,綠色的田野,避免了任何集成電路。

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!

        20、

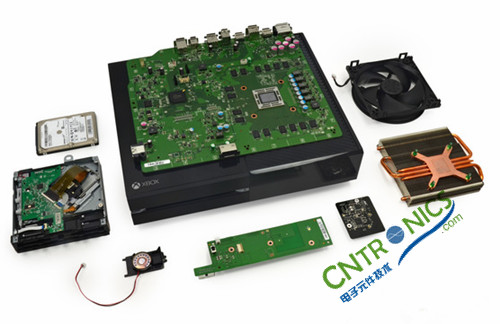

        來張全家福!

        不容錯過!大神級拆解力作:X-BOX ONE 解密內部結構!!
        [page]

        21、
        微軟的Xbox一個可修復得分:8
