材料準備：

工具：

鉆孔機

鋸子

銼刀

砂紙

打磨器

熱粘接劑

鉆頭

鐵皮剪

電腦

掃描儀

軟件，如Photoshop等

打印機

元器件

iPod Nano包裝盒

其他的包括：

- 輸入/輸出立體聲迷你接口

- 音量和開/關旋鈕

- 藍色LED

- 二極管電阻 (RLED), Radio Shack 680歐

啞面相片紙

白漆

聚丙烯膠

1/8 聚丙烯板

3/32聚丙烯板

1/4聚丙烯板

2個9V電池

白色塑料旋鈕或抽屜把手

自粘魔術貼
[page]

我用的藍色LED，要求配套的RLED值為680歐。這兩個元件都焊接到板子上，而不是焊接到外殼。板子要多鉆幾個孔來焊接LED和電阻。
用26AWG線焊接導線，導線都是6寸長。焊接的導線要盡量美觀整齊些。

制作耳放后蓋，首先要在聚丙烯板切出 3/32"的長方形，尺寸如圖。買IPod的包裝里有一個塑料的盒子，可以用作一個模版來測量耳放的尺寸。然后用砂紙打磨邊角，把各側邊和角都打磨光滑。

下一步是制作電池壁。這次從聚丙烯板切出5/8" 乘1 3/4" 大小的板，大小以適合電池尺寸為宜，不要讓電池隨意晃動。

用聚丙烯把上面切出的這兩塊板粘在一起，把電池壁的13/8"邊粘貼到耳放后蓋上面，在旁邊加一片1/8" 聚丙烯片加強固定。

首先在iPod包裝盒上鉆出對應的旋鈕孔，包括音量旋鈕和輸入/輸出口。鉆孔時要特別小心，因為這個包裝盒很薄且易破碎，在打孔的過程中可以滴些水作為潤滑。

然后制作標簽。從1/4" 寬的聚丙烯板上切出3/8" x 9/16" 大小的片，用砂紙打磨棱角。用粗砂紙和細砂紙打磨好之后，用膠水固定到包裝盒上。
為了符合蘋果的一貫風格，我把接口、旋鈕和電路板都做成白色的。

為了整體的美觀，我給電路板也做了白色的盒子。這一步驟跟上面的類似，掃描，用電腦軟件制作，同時記得為突出的元器件設計好開孔。測試、設計好之后，打印到照片紙上，裁剪出來。

然后打印輸入/輸出/開關的標簽，設計、打印并裁剪出來，粘到對應位置。

下面開工！

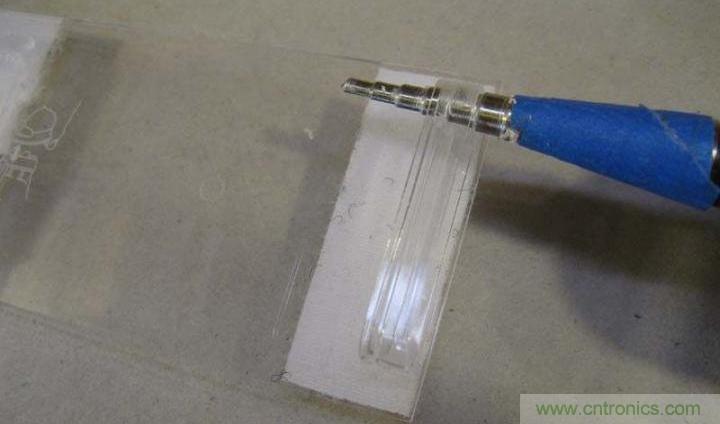

鉆好耳機孔

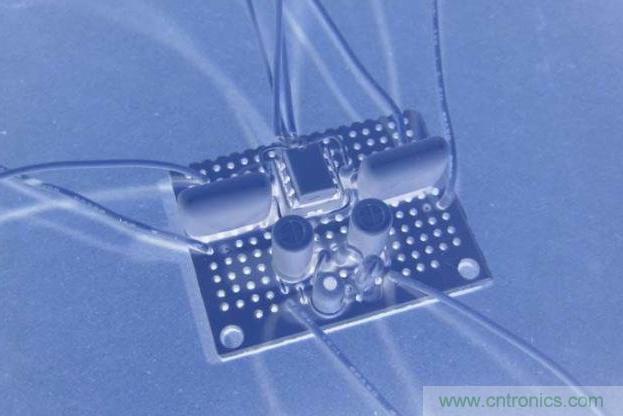

電路板

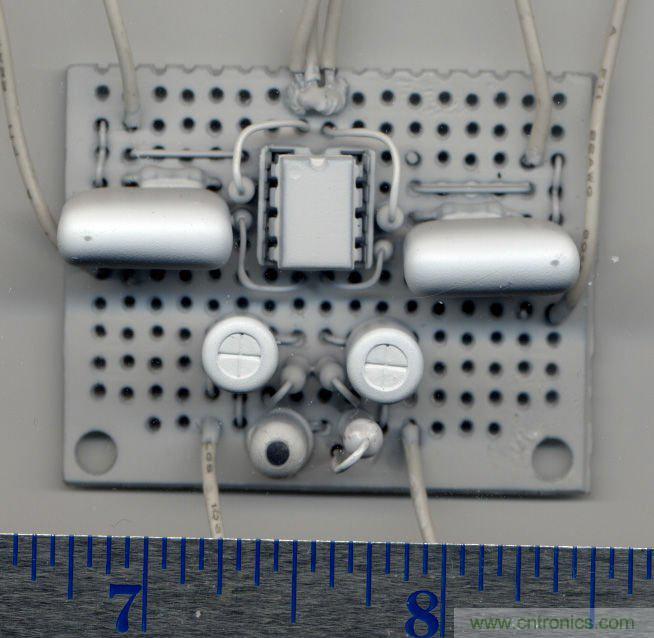

電路板2

[page]

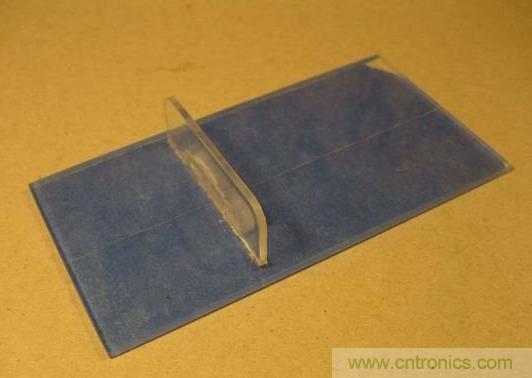

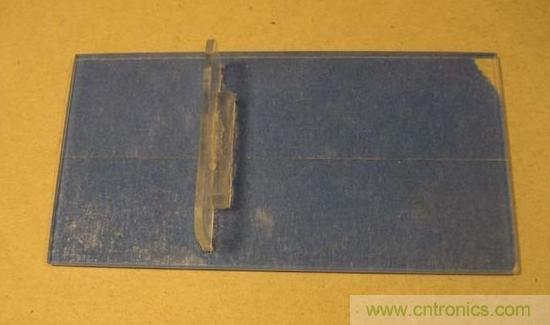

后蓋的擋板


換個角度拍擋板

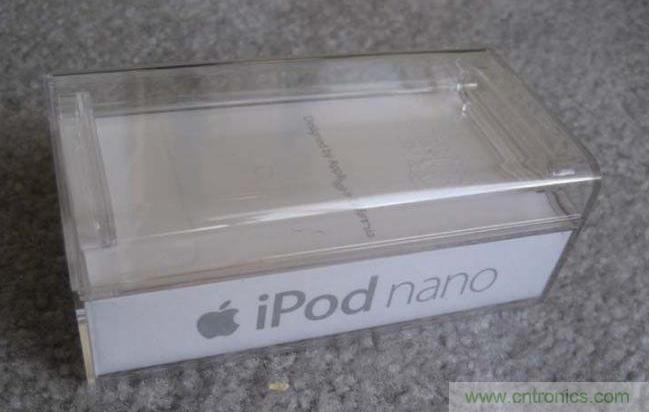

IPOD原裝盒子

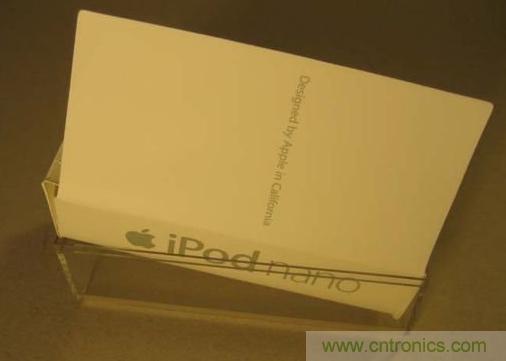

打開給你們看看

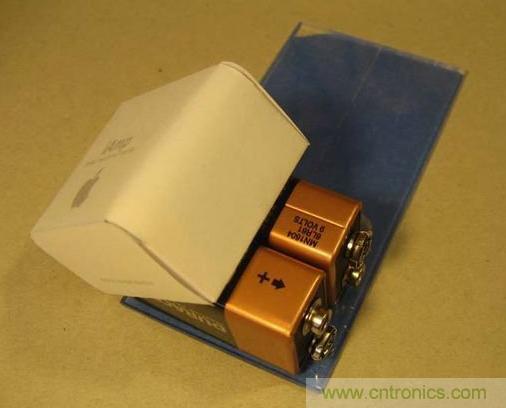

電池放在擋板上

[page]

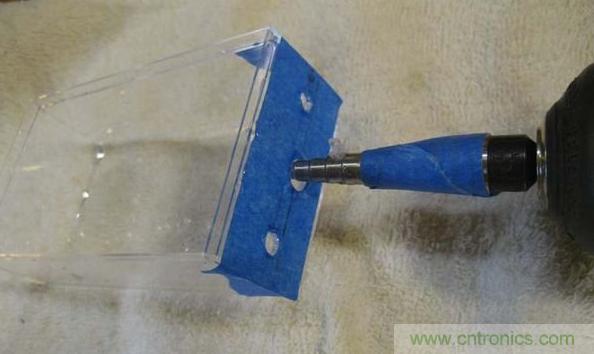

鉆好輸入輸出和電位器


鉆好后


電位器和3.5MM接口


裝上

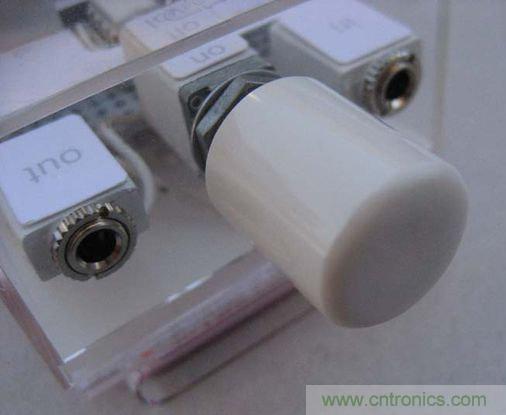

電位器旋鈕

[page]

裝上

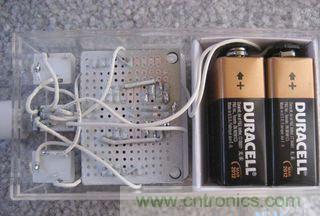

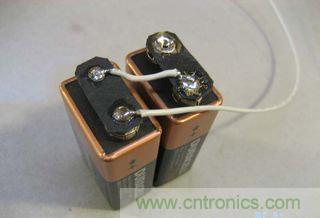

兩個9V電池串聯


合上后蓋

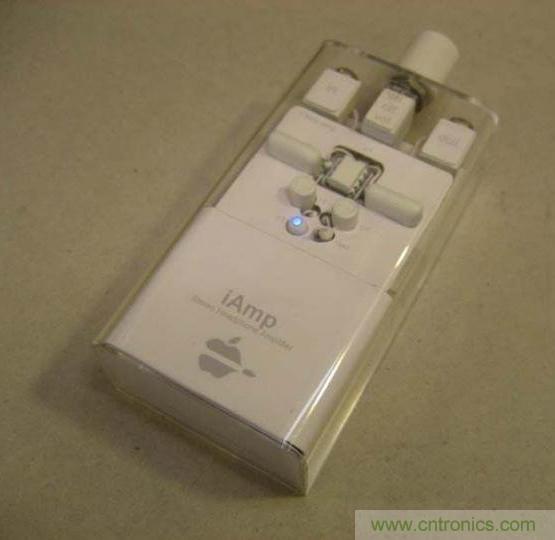

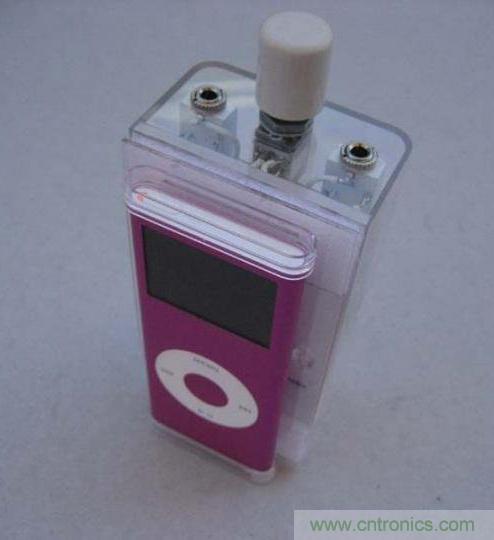

完成
