        新手福利:單相全橋PWM整流電路設計原理

        發布時間:2014-10-03 責任編輯:echolady

        【導讀】電子設計中,高功率始終是開發者研究的重要課題。PWM整流電路是由PWM控制的,能夠有效的提高電路的功率因數。本文詳細介紹了單項全橋PWM整流電路的工作原理。

        PWM整流電路的工作原理

        新手福利:單相全橋PWM整流電路設計原理

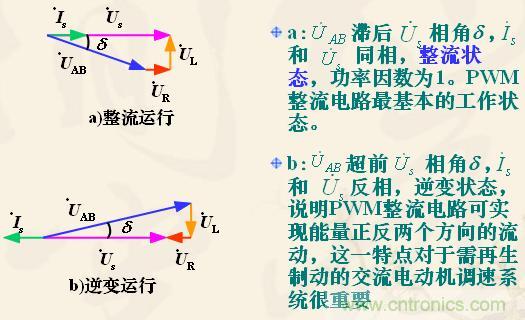

        圖2:PWM整流電路的運行方式向量圖
        新手福利:單相全橋PWM整流電路設計原理

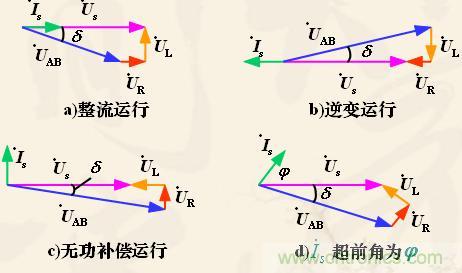

        圖3:對單相全橋PWM整流電路工作原理的進一步說明


        整流狀態下:

        us > 0時,(V2、VD4、VD1、Ls)和(V3、VD1、VD4、Ls)分別組成兩個升壓斬波電路,以(V2、VD4、VD1、Ls)為例。
        V2通時,us通過V2、VD4向Ls儲能。
        V2關斷時,Ls中的儲能通過VD1、VD4向C充電。
        us < 0時,(V1、VD3、VD2、Ls)和(V4、VD2、VD3、Ls)分別組成兩個升壓斬波電路。

        新手福利:單相全橋PWM整流電路設計原理
        圖3:PWM整流電路

        如圖3所示,使用三角波和正弦信號的比較方法,來對電路中的V1~V4來進行SPWM控制。這樣就可以在橋的交流輸入端AB產生一個SPWM波uAB。uAB中含有和正弦信號波同頻率且幅值成比例的基波分量,以及和三角波載波有關的頻率很高的諧波,不含有低次諧波。

        由于Ls的濾波作用,諧波電壓只使is產生很小的脈動。當正弦信號波頻率和電源頻率相同時,is也為與電源頻率相同的正弦波。us一定時,is幅值和相位僅由uAB中基波uABf的幅值,及其與us的相位差決定。改變uABf的幅值和相位,可使is和us同相或反相,is比us超前90°,或使is與us相位差為所需角度。

        結語:本篇文章詳述了單相半橋PWM整流電路的工作原理,確定了整流狀態下的數值。小編希望新手讀過本文后,能夠對單相半橋PWM整流電路有一個充分的認識。
