        專家點評:六種輕薄型適配器的電路設計

        發布時間:2014-12-05 責任編輯:sherryyu

        【導讀】本文介紹了6種超薄型的電源適配器電路圖設計,并對每種設計進行短小精悍的點評,小編希望大家在閱讀過這篇文章之后能夠有所收獲。

        隨著人們的生活被各種高科技的產品充斥,電源適配器的市場變得越來越大。這些高科技的小玩意都離不開電源適配器,因為電源適配器肩負著將電流轉換的使命,將電流轉換成能被這些科技產品接受的電能。近年來,電源適配器向著輕薄話發展,功能沒有任何損失,而體積卻越來越趨于輕薄小型。本篇文章羅列了一些超薄適配器的實例,并進行了一番點評。

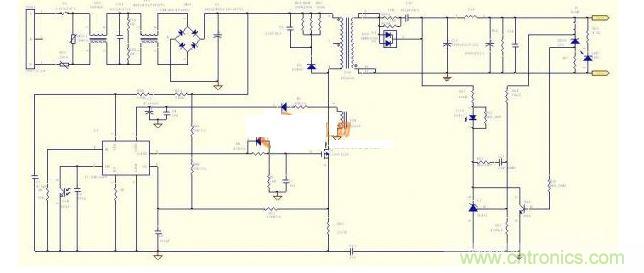

        采用viper53的適配器電路圖
        采用viper53的適配器電路圖
        圖1

        該芯片在應用全電壓輸入輸出60w溫升很難解決,另外加了散熱片,在90v輸入仍然出現過熱保護,最后使用了強制風冷才通過常溫老化試驗,建議使用該芯片的時候,盡可能使用在40w以內,而且不外加散熱需注意layout的散熱處理,或者不做全電壓輸入的,只做220輸入60w。

        實際使用時C4為47u,D3為FR104,D1為FR207,C11為1000u,C13為470u,光耦是2501,輸出加了差模電感。

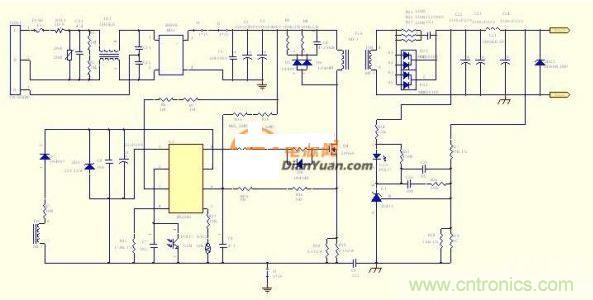

        采用FAN7554的適配器電路圖
        采用FAN7554的適配器電路圖
        圖2

        類似于384x系列的加強型,增加了待機跳頻功能,能有效的減低待機功耗,其他用法跟384x差不多。

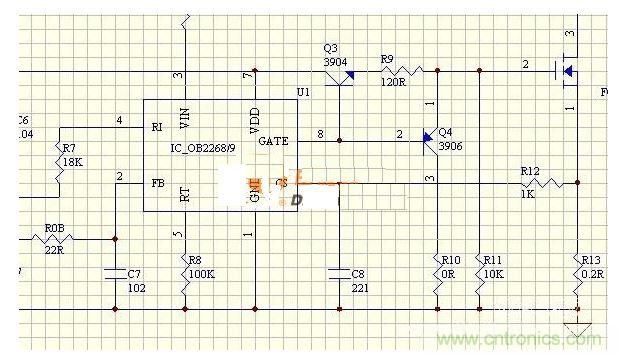

        采用OB2269的60w適配器電路圖
        采用OB2269的60w適配器電路圖
        圖3
        [page]
        該芯片是OB經典的型號之一了,其性能就不多說了,只是驅動能力還有待提高,不然功率擴展方面就會有所限制,建議在做90或120w的時候最好加擴流驅動。

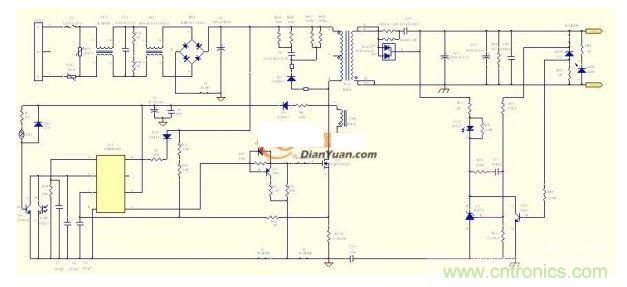

        采用OB2269的60w適配器電路圖
        圖4

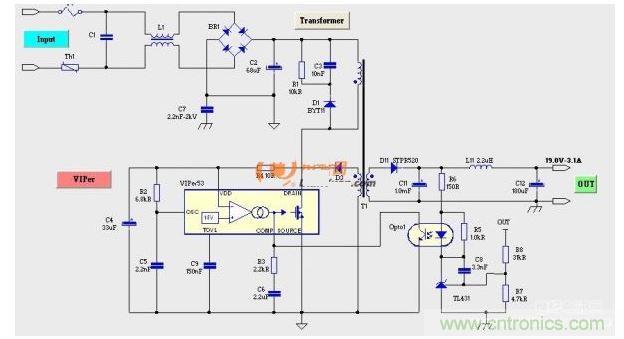

        采用FMD810D的適配器電路圖
        采用FMD810D的適配器電路圖
        圖5

        該芯片有高仿OB的嫌疑,在保證性能的條件下,成本有所下降。
        [page]

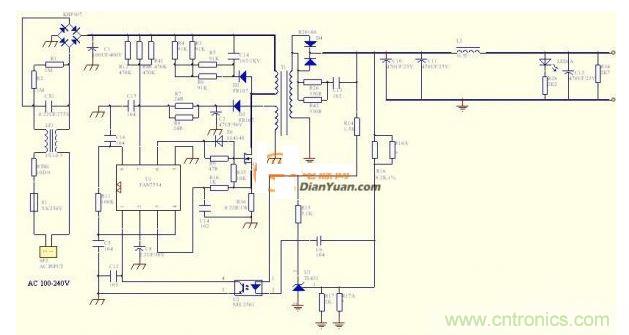

        采用RS2042的適配器電路圖
        采用RS2042的適配器電路圖
        圖6

        獨立的高壓啟動,5腳可以外加NTC做過熱檢測保護,也可以將此腳位改成其他保護使用。

        采用TEA1751的適配器電路圖
        采用TEA1751的適配器電路圖
        圖7

        此為90w帶pfc的適配器,TEA1751集成了pfc控制,高集成的設計可使得電路更加簡單,從而節約空間的使用率。

        要采購適配器么,點這里了解一下價格!
