【導讀】汽車電動車窗和天窗主要由升降控制開關、電動機、升降機構和繼電器等組成，它是利用開關控制電動機的電流方向，實現車窗和天窗的升（關）降（開）。本文分享一款基于繼電器MLX81150的車窗/天窗設計。
車窗和天窗電動機都是雙向的，通過改變輸入電樞繞組的電流方向使電動機以不同的方向旋轉。每個車窗和天窗都有一個電動機，是一種不直接接地型電動機。所有電動車窗都有兩套控制裝置如圖一所示，一套為總開關，可由駕駛員通過總控制開關操縱四個車窗的升降；另一套為分開關，分別裝在每個車窗中部，可由乘客操縱身邊車窗的升降?？傞_關和分開關互不干涉，均可獨立控制。而天窗通過駕駛員操作開關遠程控制天窗的開關。

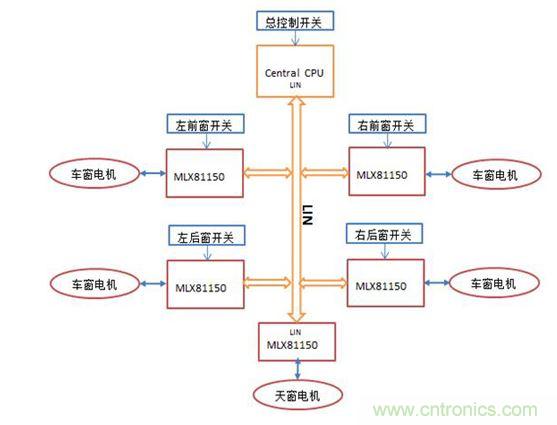

圖1、 車窗/天窗控制結構圖
汽車車窗和天窗是LIN總線的完美應用，尤其是駕駛員通過總控制開關操縱四個車窗的升降。當駕駛員操作車窗的開關時，中央ECU單元會通過LIN總線向對應的MXL81150發送指令，MXL81150接受到指令時會控制電機啟動實現車窗或天窗的升（關）降（開）。

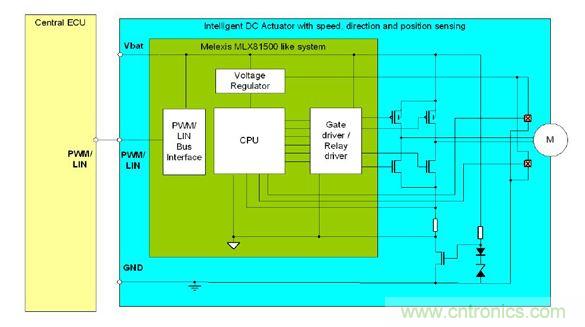

圖2、 MCU與MLX81150通訊控制電機示意圖
[page]
MLX81150有2個獨立的、完全集成的繼電器驅動器，可用來驅動繼電器控制直流電機，操縱電機的正反轉實現車窗和天窗的升（關）降（開），如圖三所示。

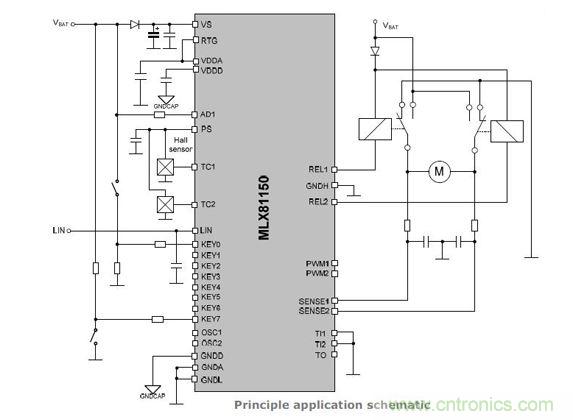

圖3、 MLX81150繼電器驅動原理圖
MLX81150有四個功率FET柵極驅動器，可用來驅動全橋控制直流電機，操縱電機的正反轉實現車窗和天窗的升（關）降（開），如圖四所示。

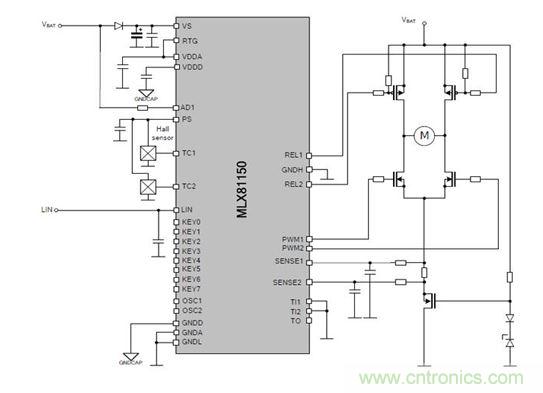

圖4、 MLX81150 全橋驅動原理圖
MXL81150主要性能：
• 集成有一個高性能16位嵌入式閃存微控制器，具有32K字節的閃存容量，可滿足一些特定的電機控制應用要求，內置的4位中央處理器則能夠完全處理LIN協議；
• 在小巧的封裝內集成了許多對于電機控制非常關鍵的外部元件，減少芯片外圍電路，減小PCB設計，降低了物料清單成本以及系統消耗的功率；
• 帶有一LIN通信接口，通過LIN接受指令，控制電機的啟動/停止，使得可以遠程通信控制車窗/天窗的升（關）降（開）；
• 帶有兩個繼電驅動器和四個功率FET柵極驅動器，可以選擇驅動繼電器或全橋控制電機，通過PWM實現電機調速；
• 帶有一個用于連接霍爾傳感器的接口，通過霍爾傳感器確定車窗/天窗的位置；
• 帶有電流檢測接口，通過檢測電機運行電流的大小來實現防夾功能；
• 內部EEPROM用來存儲車窗和天窗的位置參數；
• 休眠時的工作電流僅30uA；
• 正常工作電壓范圍5.5V—18V，芯片工作電壓低至3.9V；28V的啟動條件，45V的過壓保護；
• 溫度范圍為-40℃ - 150℃；
