        拆微軟手環:雙電池+多傳感器設計,加分還是減分?

        發布時間:2015-04-17 責任編輯:sherry

        【導讀】微軟手環自面世以來就備受矚目,業內關注得更多的是其內部的十余顆傳感器,在智能穿戴產品中使用到這么多數量的傳感器還是首例。大家跟著小編來拆解微軟手環,看看其內部雙電池、多傳感器設計到底是為它本身加分還是減分?

        微軟手環自面世以來就備受矚目,業內關注得更多的是其內部的十余顆傳感器,在智能穿戴產品中使用到這么多數量的傳感器還是首例。Microsoft band使用了包括溫度傳感器、麥克風、皮膚電感應、三軸加速度計、螺旋儀、紫外線傳感器、心率傳感器等等。

        微軟手環并未針對中國市場,上市以來也總是數量有限,頗費周折我們才海淘到一只,這里分享其拆解:

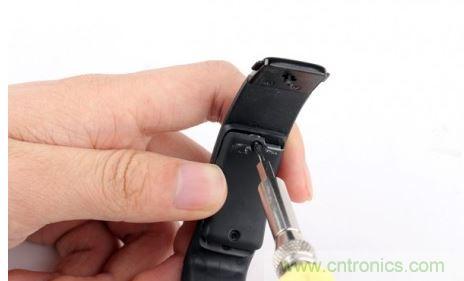

        手環的整體外觀設計上并不是一體化,背面有幾顆螺絲,很容易就找到拆解的方向。先把背后的4顆螺絲擰下來。
        拆解微軟手環

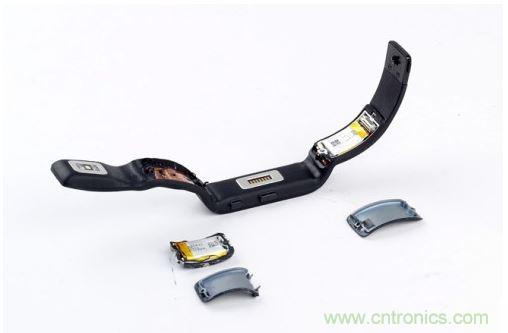

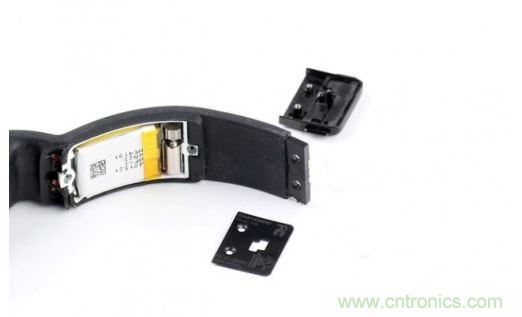

        接著撬開電池蓋,可見手環內含2塊電池。容量為100mAh ,與我們之前拆過的Nike Fuel Band、華為手環一樣。雙電池設計意在盡可能的延長設備的續航時間,卻也一方面使得手環尺寸更大。
        拆解微軟手環

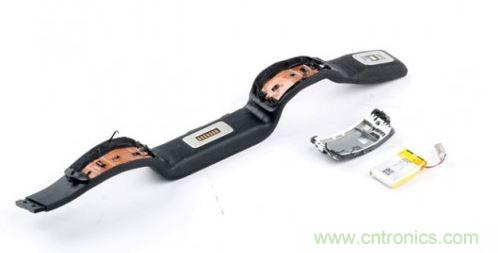

        取螺絲、取下環帶上的搭扣的金屬片和搭扣,同樣的方法取下另一邊的電池和電池支撐底座。
        拆解微軟手環
        [page]
        拆解微軟手環

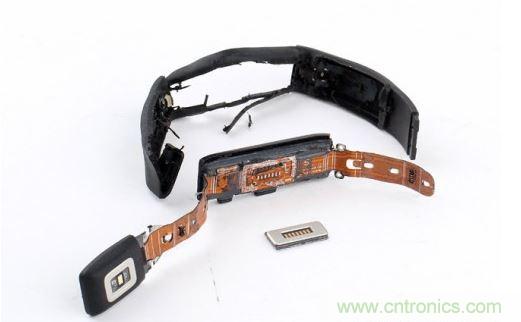

        分離整個連接整個手環大部分器件的排線和外部的橡膠外套,并取下充電觸點的器件。
        拆解微軟手環

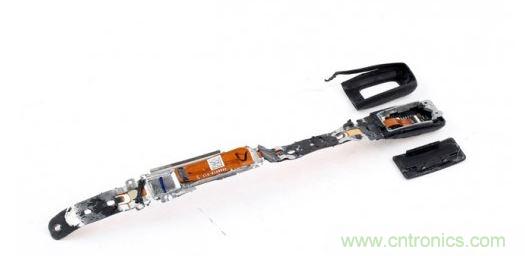

        分離屏幕和貼合在一起的主板以及主板的支撐,以及將連接手環大部分器件的排線分離。
        拆解微軟手環
        [page]

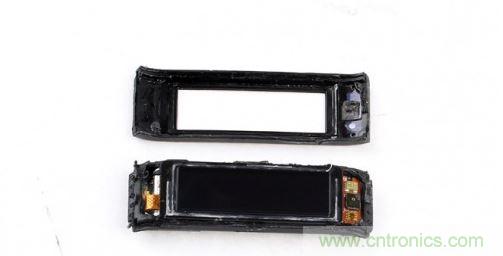

        接下來開始分離屏幕和主板,首先把屏幕的塑料蓋取下。
        拆解微軟手環

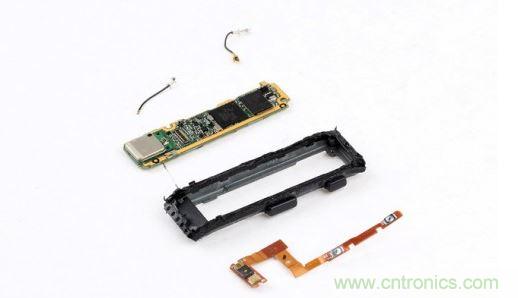

        分離開電路板。
        拆解微軟手環

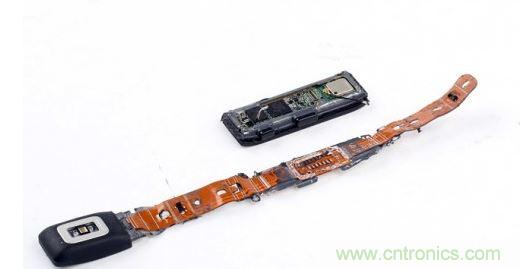

        最后我們來把心率傳感器拆開。首先取下外面的膠套,并且利用撬棍把下面另一部分搭扣取下,可以看見他和手環排線是連接在一起的,內部有一塊PCB的小板子。
        拆解微軟手環
        [page]
        然后擰下用于固定金屬支撐的2個螺絲,取出金屬支撐和里面的電路板。
        拆解微軟手環

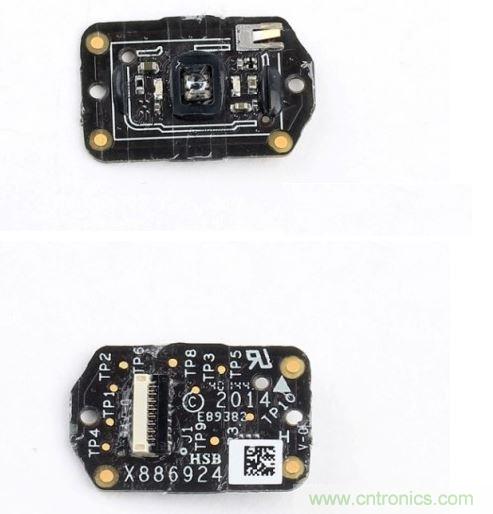

        心率傳感器的電路板。下左所顯示的是電路板的正面,可以看到心率傳感器,右邊是電路板的背面。
        拆解微軟手環

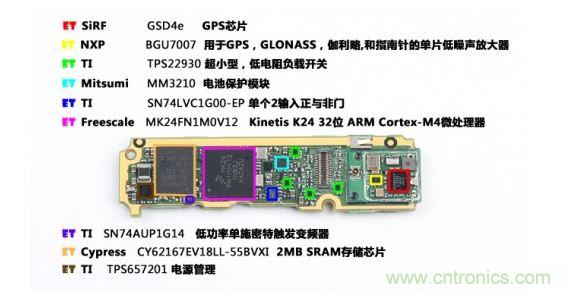

        手環的電路板,主要的IC有freescale的MCU,Macronix 64MB閃存,Cypress 2MB 運行內存,TI電源管理。
        [page]

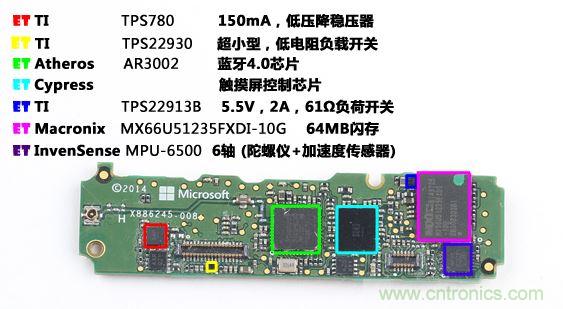

        主板正面:
        拆解微軟手環
        主板背面:
        拆解微軟手環

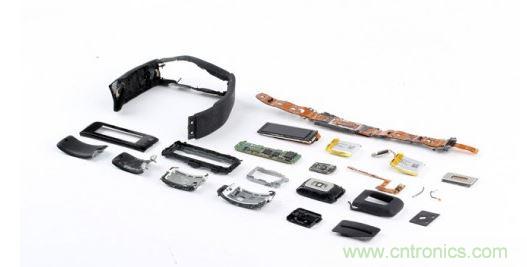

        最后是一張所有器件集合圖,由此可見微軟手環還是頗有“內容”的。
        拆解微軟手環
        拆解總結:

        Microsoft Band比起一般的手環來說,要難拆許多,它的部件和部件之間連接很緊湊,許多部件采用了金屬材質,所以整體的重量也比一般的手環重。傳感器很多,雙電池設計等使得整個手環顯得比較“臃腫“。
