        一種拓展模擬采樣通道數的方法

        發布時間:2021-03-12 來源:Zhou, Jimmy 責任編輯:wenwei

        【導讀】在精密測量應用領域,為了實現多通道數據測量,廣泛地使用了MUX(多路復用器)芯片。在多通道的模擬量測量電路中,往往會采用MUX用于多個通道模擬量的切換,從而節省調理電路、參考電路和ADC成本,實現整體成本的最優化。

        一種拓展模擬采樣通道數的方法
        圖1:典型的模擬采樣應用電路

        常用的MUX的通道數是2路、8路和16路,在一些特殊應用,需要更多路的采樣通道,比如64通道。對于64通道的模擬信號采樣,如果采用8通道的MUX,方案整體上的資源需求如表1??梢钥闯?,如果采用傳統的結構,考慮了ADC、參考芯片和運放調理電路,整個系統成本比較高。

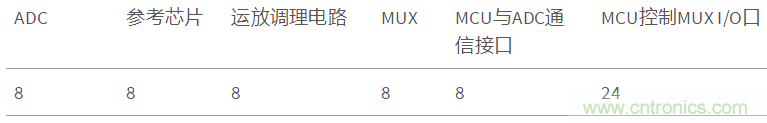

        表1:使用8通道MUX實現64通道模擬采樣的系統資源
        一種拓展模擬采樣通道數的方法

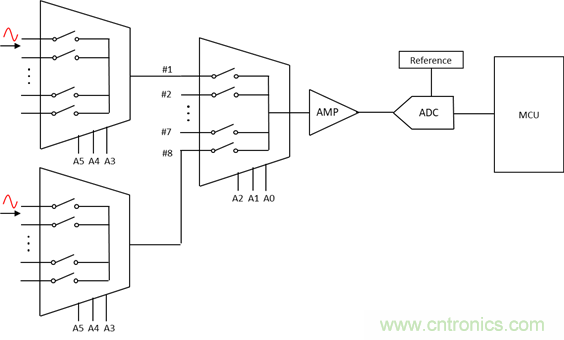

        另外一個可行的方式,通過雙重MUX復用方式,實現64通道的的采樣信號,也是本文討論和推薦的。如圖2所示,模擬信號通過一級的MUX后,進入第二級MUX里面,其中一級MUX需要8個,二級MUX需要1個,最終ADC等線路只需要復用一路,即可以實現64通道的模擬采樣。 對于MUX地址線,第一級MUX共用3個地址線,第二級MUX使用3個地址線,有效減少了數字端口和邏輯控制難度。

        一種拓展模擬采樣通道數的方法
        圖2:模擬典型的模擬采樣應用電路

        使用雙重MUX復用方式,整個系統的資源需求情況如表2。同樣實現64通道模擬采樣,相比傳統方式,雙重MUX復用方式,

        表2:使用雙重MUX方式實現64通道模擬采樣的系統結構
        一種拓展模擬采樣通道數的方法

        從性能上來講,雙重MUX方式由于經過了兩級MUX,導通阻抗會加倍。但是,由于運放調理電路的輸入阻抗遠高于MUX路徑上的阻抗,可以避免這個弱勢。
