1 自制LED手電筒工具和材料

• 電烙鐵
• 手磨
• 美工刀
• 350歐姆電阻1個
• IN4007發光二極管1個
• 硅橡膠和導熱固化膠
• AB膠
• 1WLED1個
• 15度聚光透鏡1個
• 18650鋰電池(要帶充電保護板的)1個
• AMC7135穩流芯片1個
• 內徑21mm的不銹鋼管一支
• 開關1個
• 熱縮管
• 導線

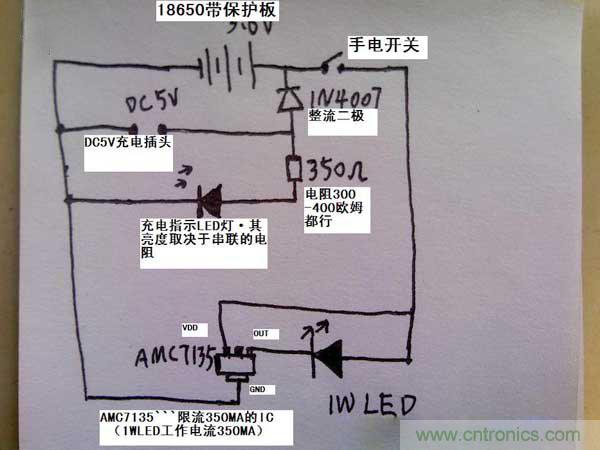

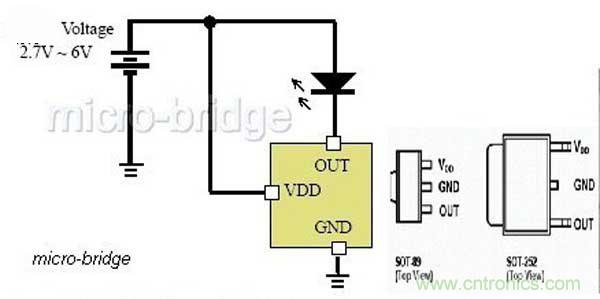

2 自制LED手電筒工作原理




[page]
3 焊接穩流芯片和LED

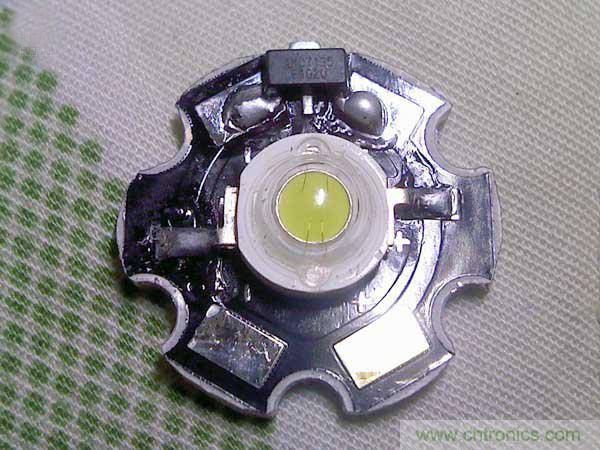

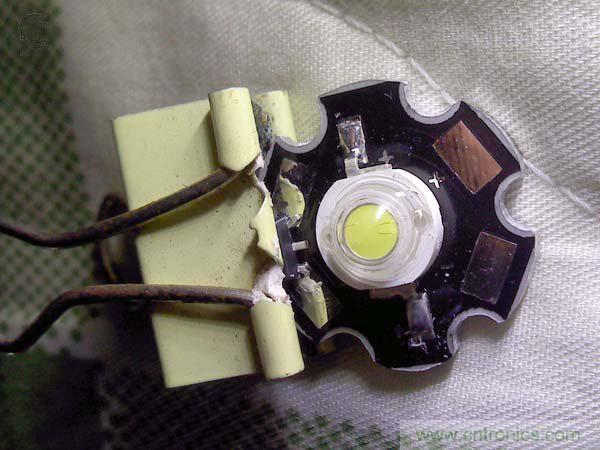

將7135IC平放在LED的PCB面，用書夾子夾住然后焊接

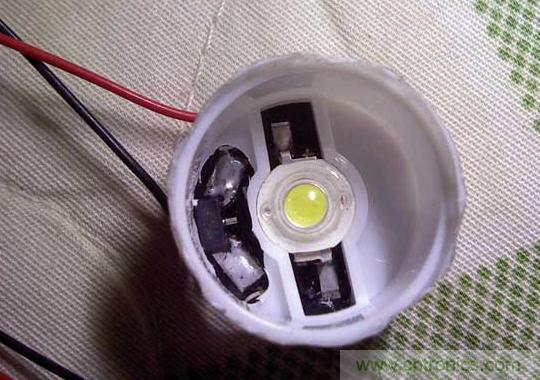

焊接好的樣子

4 接線

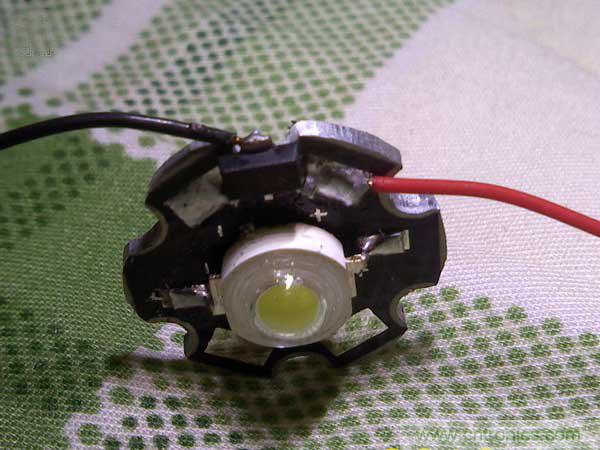

按照電路圖的說明，紅線接LED正極，黑線接7135IC的GND腳

下頁內容：加工聚光透鏡
[page]
5 加工聚光透鏡

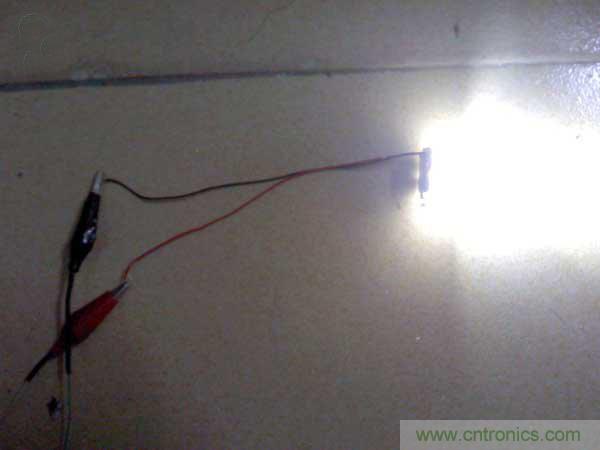

裝好透鏡點亮測試，不錯，亮了

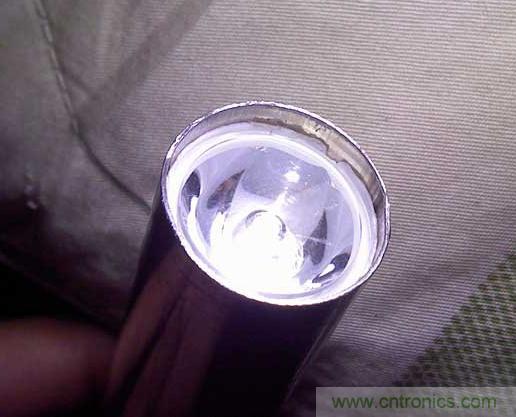

將透鏡裝進不銹鋼管

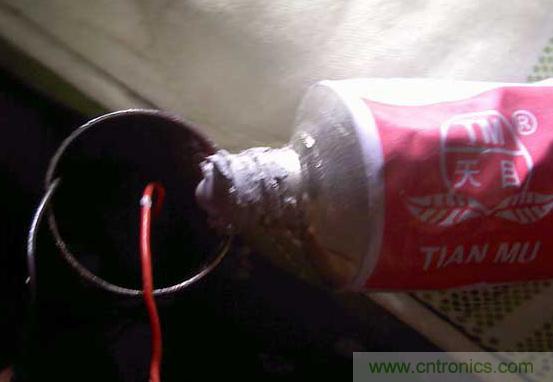

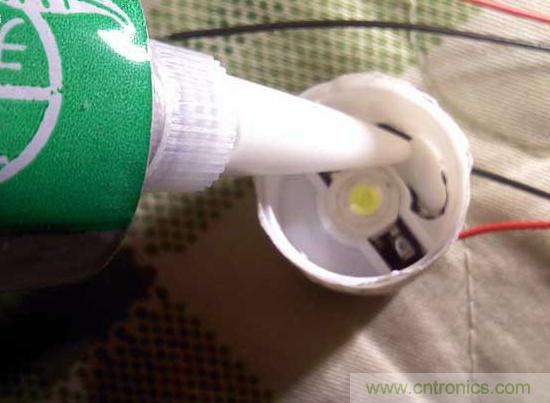

從尾部扯出電線，倒進導熱固化硅膠以便把LED的熱量傳到不銹鋼管

下頁內容：安裝蓄電池
[page]
6 安裝蓄電池

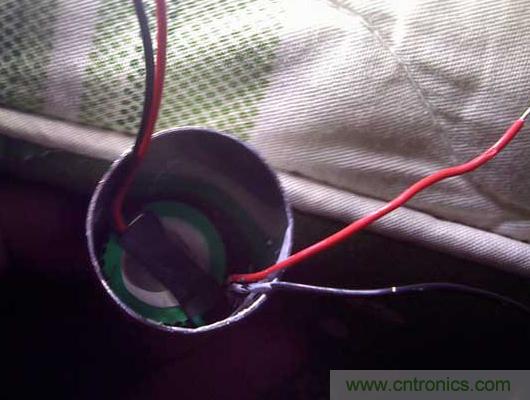

裝上電池，在電池負極接出兩根導線

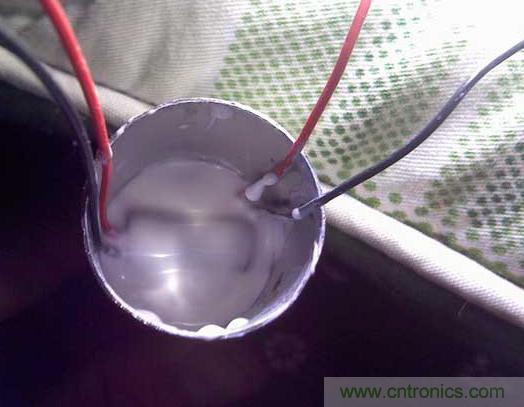

倒點硅橡膠進去把電池和不銹鋼管之間的空間填滿


下頁內容：充電插座的處理
[page]
把2條負極線接在充電插座的負極

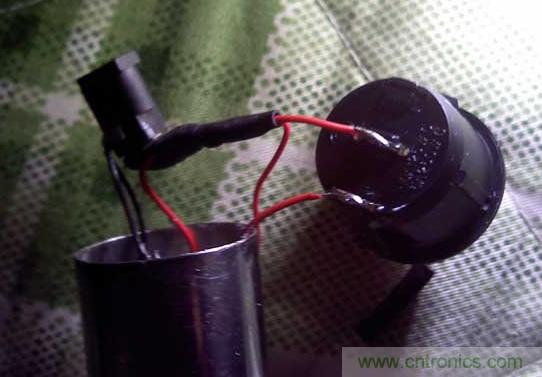

充電插座的正極焊上二極管，然后套上熱收縮管絕緣。電池正極線接在二極管的輸出端，另一條線接充電插座正極線

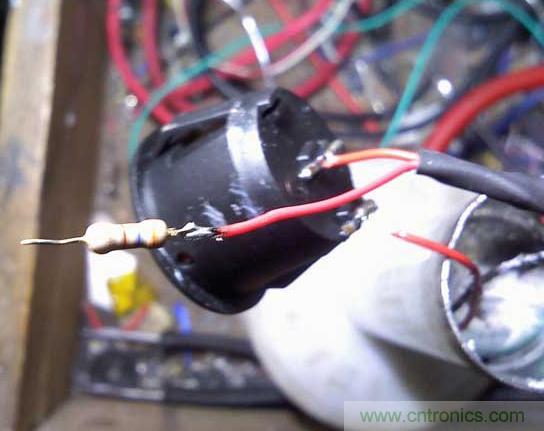

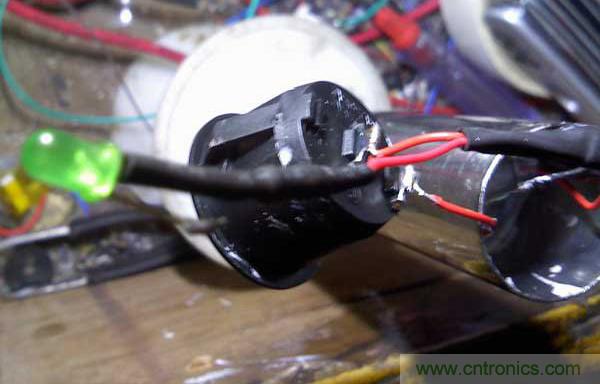

在充電插座的正極輸出線接上一顆350歐姆的電阻，套上熱縮管，把LED用膠水貼在開關的指示燈孔(開關內部是帶指示燈的，把開關原來的指示燈拆掉，把這個裝上去就可。充電時候透過開關的半透明紅色外殼可以看到這顆LED的亮光)

這種開關自帶指示燈，它的功能是打開開關這個燈就會亮，但是我們作為一只手電筒是不需要的，所以就把另一個回路上的充電指示燈接到原來開關帶燈的位置上了。


1Wled的正極線接上開關的隨便一頭，另一頭接的是電池的正極線

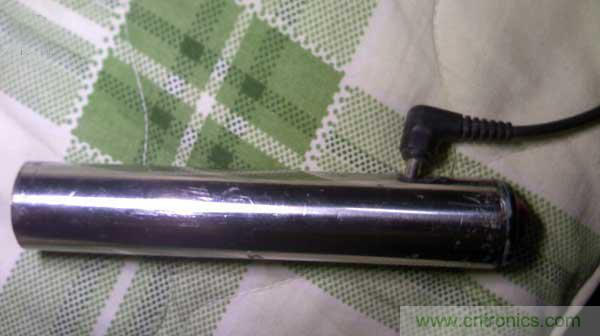

電阻的另一腳接上LED指示燈的正極，套好熱縮管?，F在全部線都接好了，把充電插座伸出之前打好的充電孔用AB膠固定。最后就是在開關上涂上AB膠，按進不銹鋼管等待膠水固化。

下頁內容：測試
[page]
7 測試





2米距離照的光斑。比較圓，呵呵~大功告成啦!
