        暴拆飛利浦8瓦LED球泡燈,內部如何設計?

        發布時間:2014-04-16 來源:LED論壇 責任編輯:sherryyu

        【導讀】飛利浦LED球泡燈不管是外形,通用性還是節能效果都堪稱一流,那么到底它的內部是如何設計造就這一奇跡呢?本文小編將為大家拆解一款飛利浦8瓦LED球泡燈,該球泡燈采用了飛利浦的經典外觀造型,有很好的通用性,LED芯片的采用和鋁質散熱器的搭配使得節能和照明效果極好。那么就隨小編來一探內部奧秘吧!

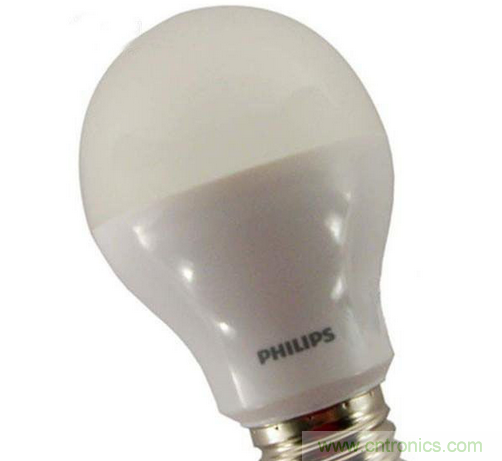

        飛利浦LED球泡燈是飛利浦為為家居照明設計的節能照明產品。今天拆的這款球泡燈是飛利浦LED球泡燈8W暖白色,采用了飛利浦的經典外觀造型,有很好的通用性,飛利浦LED芯片的采用和鋁質散熱器的搭配可以營造很好的節能和照明效果。

        暴拆飛利浦8瓦LED球泡燈
        PHILIPS 8W 3000K 600lm 44mA 220-240Vac 50-60Hz。

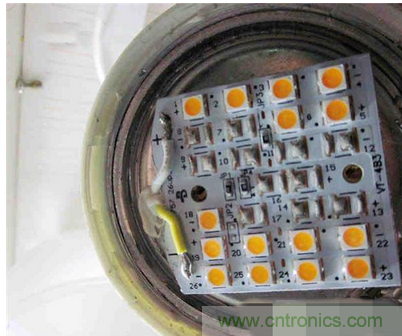

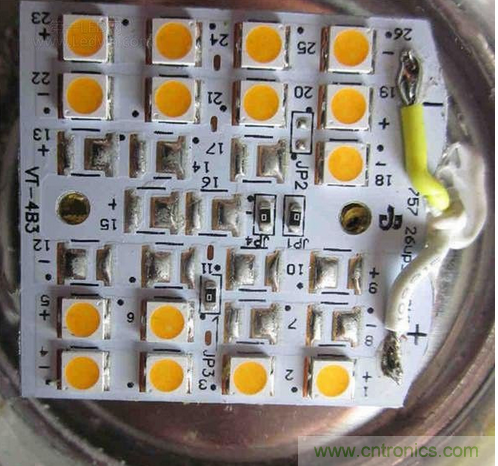

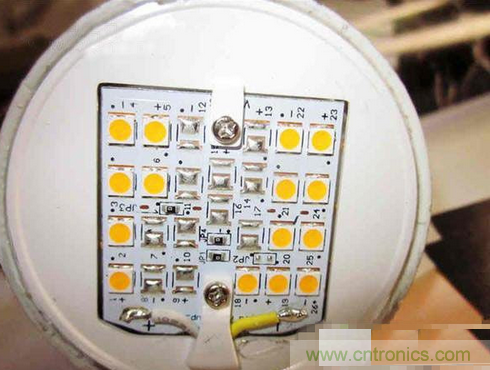

        去除球面燈罩,可以看到LED 26個位置,有15顆暖白色LED。

        飛利浦的幾個不同功率led應該使用同1模塊。

        26顆=13W(每顆0.5W) 15顆應有7.5W。

        暴拆飛利浦8瓦LED球泡燈

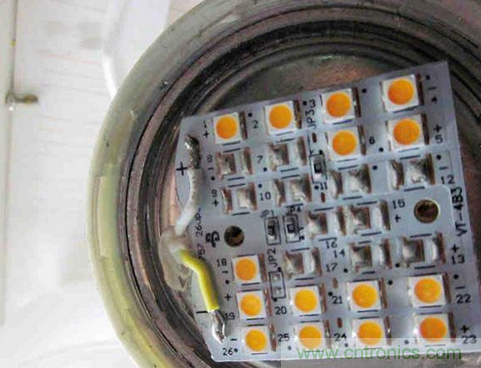

        擰掉固定LED的兩顆小螺絲。

        暴拆飛利浦8瓦LED球泡燈
        [page]

        PCB背面,pcb形狀一端逐漸縮小,兩根線焊在燈頭,內部空間太小只好用力扯出。

        暴拆飛利浦8瓦LED球泡燈

        全部取出,來看看結構組成:整個燈體用純鋁密封,PCB下部注入密封橡膠,冷卻后有固定和密封作用。

        暴拆飛利浦8瓦LED球泡燈

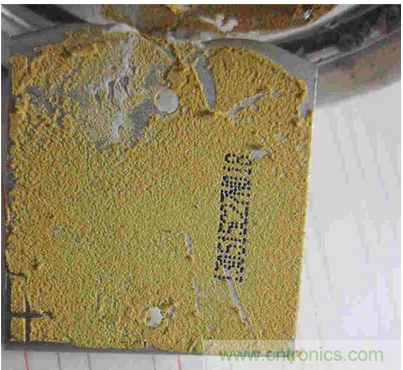

        PCB背面在密封橡膠里留下清晰印跡。

        暴拆飛利浦8瓦LED球泡燈

        [page]
        燈頭部位設計了pcb卡槽,用來 固定pcb上部。


        暴拆飛利浦8瓦LED球泡燈

        LED后面是全密封的一體化鋁質燈體。

        暴拆飛利浦8瓦LED球泡燈

        LED背面用一層導熱粘膠。
        暴拆飛利浦8瓦LED球泡燈

        [page]

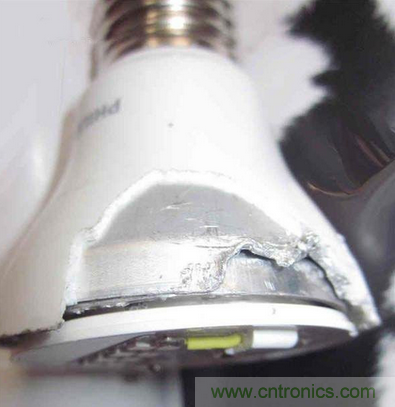

        去除外殼一角,露出內部是鋁質燈體。
        暴拆飛利浦8瓦LED球泡燈

        找到一個縫隙,用一字螺絲刀好容易撬開,看到還有厚厚一層密封橡膠,繼續拆,露出了寬壓恒流驅動電源。

        暴拆飛利浦8瓦LED球泡燈

        鋁質燈體一體化散熱,散熱效果良好。

        暴拆飛利浦8瓦LED球泡燈

        [page]

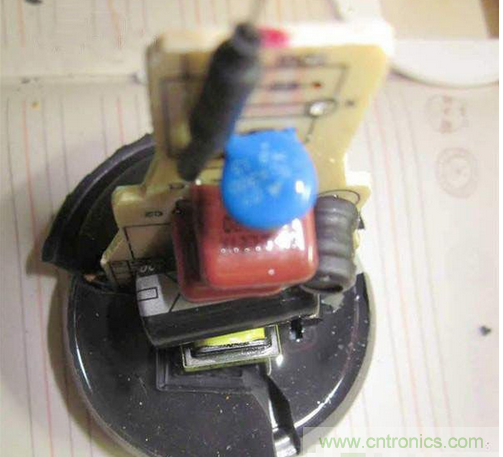

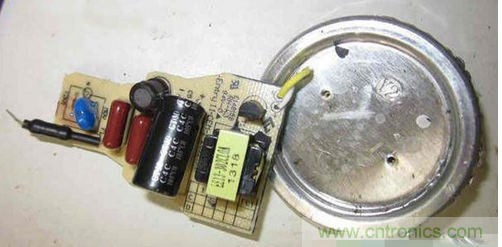

        去除鋁板上密封橡膠,顯出電路板全貌,首先交流接入黑色熱縮管包裹的電阻,后面方形ee13變壓器。

        暴拆飛利浦8瓦LED球泡燈

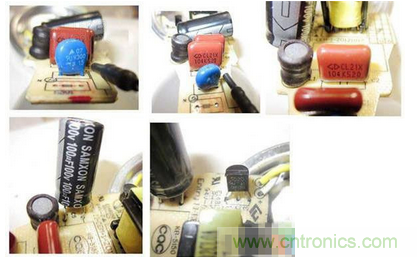

        藍色 壓敏電阻 07 k300(最大交流電壓300V)。

        后面2顆紅色CL21X薄膜電容和電感。

        可以看到上面日期20121017。

        SAMXON萬裕電解電容(OEM大廠)。

        電源專用3020 三極管。

        暴拆飛利浦8瓦LED球泡燈

        [page]
        背面貼片,左邊4個整流 二極管 組成整流橋。

        暴拆飛利浦8瓦LED球泡燈

        最明顯的 海灣電子的GU1M穩壓二極管。

        暴拆飛利浦8瓦LED球泡燈
