【導讀】現如今LED技術已經成為了照明系統中的主流，各類調光手法層出不窮，可控硅調光就是其中一種方法。在本文當中，小編就將通過一個實例，來介紹在使用可控硅進行控制時，電路中的燈亮度無法進行調節的問題。
在本例中單片機IO口接MOC3021的OUT1，目的是通過調節IO口輸出高低電平，從而改變占空比來控制燈的亮度，但實際測試時發現燈的亮度不變，即便改變參數，其亮度與MOC3021一直導通時的亮度也沒有區別，這是為什么呢？

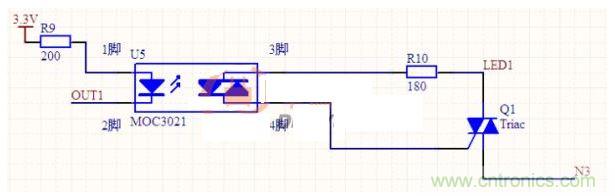

圖1可控硅調光
可控硅一旦導通，就不能隨控制信號關閉，需要等到電壓換向才可以進行關斷。所以在進行觸發時需要跟換向信號同步。
正確的做法如下：在進行換向信號之后，延遲9mS來提供觸發信號。維持電流并不是指觸發腳，而是開關主回路里的電流，想要理解這一點可以參考可控硅材料。
檢測過零點，過零點的時候可控硅會自行關斷，在兩個零點期間按照的燈亮度去控制單片機輸出，先無需考慮在兩個零點期間開啟可控硅的后能關斷，否則開了之后就只能等到過零點的時可控硅自己關斷。另一方面，如過要使用零觸發、檢測零點位置等，首先要配合零點觸發可控硅，才能夠實現調壓。
綜上所述，從根本上理解可控硅調壓的原理才能順利的解決調光無法實現的問題。但照明電路中遇到相似問題的朋友，在尋找解決方法之前，不妨仔細回想一下可控硅調光電路的特性?；蛟S問題就能夠迎刃而解了。
