        安森美緊湊型PLC方案降低元件數量及應用成本

        發布時間:2010-08-25 來源:中電網

        產品特性:
        • 能夠接受源自任何PLC調制解調器的信號
        • 輸出段能夠驅動高達2.0 A峰值電流
        • 采用帶裸露熱焊盤的緊湊型QFN封裝
        應用范圍:
        • 智能電表、工業控制和街道照明等

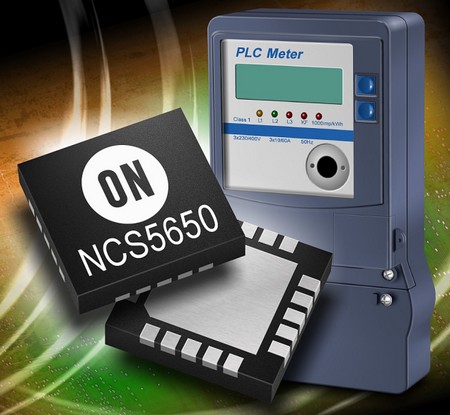

        應用于綠色電子產品的首要高性能、高能效硅方案供應商安森美半導體(ON Semiconductor)推出一款新的線路驅動器件NCS5650,用于智能電表、工業控制和街道照明等電力線載波(PLC)通信應用。NCS5650是一款高能效、低失真的AB類驅動器,專門用于驅動電力線路主電源(mains),能夠接受源自任何PLC調制解調器的信號。

        NCS5650包含一個運算放大器,能配置為均一增益(unity gain)跟隨緩沖器,或另行用作提供第一段的4點低通濾波器。輸出段能夠驅動高達2.0 A峰值電流,經隔離變壓器或簡單的線圈耦合至主電源。在輸出電流為1.5 A時,輸出電壓確保在任意輸入端以1.0 V或更低的擺幅擺動,確保在嚴格的環境中提供最優的信噪比(SNR)。NCS5650在關閉模式僅消耗150 µA電流??蛇x用的電源包括單端6 V至12 V電源和雙平衡±3.0 V至±6.0 V電源。

        NCS5650提供獨特的全功率帶寬特性,可在世界任何地區的PLC網絡中工作,同時符合歐洲電工標準化委員會(CENELEC)等區域性PLC頻率帶寬規范標準。

        這器件支持−40 °C至+125 °C的擴展結溫度范圍,采用帶裸露熱焊盤的緊湊型QFN封裝,提供更高的熱耗散性能,以及更強的熱可靠性,幫助對成本敏感的設計人員進一步降低物料單(BOM)成本。

        NCS5650采用緊湊型20引腳4 mm x 4 mm x 1 mm無鉛QFN封裝,每10,000片批量的單價為3.73美元。

        安森美半導體音頻、視頻和接口產品分部總經理Simon Keeton說:“電力線通信的問世使公用事業公司能夠為他們的配電網絡增加更高級別的功能,從而讓消費者更能掌握他們的能耗。與諸如安森美半導體AMIS-49587這樣的領先擴頻型頻移鍵控(S-FSK)調制解調器一起使用時,NCS5650用作自適應的PLC通信方案,提供理想的性價比。利用這方案的設計能夠獲得集成度更高的優勢,使元器件數量更少,總體BOM成本更低。”
