        ADP2164:ADI推出高效率高集成度同步調節器用于工業設備

        發布時間:2012-02-08 來源:Analog Devices, Inc.

        產品特性:

        • 功率轉換效率大于96%
        • 緊湊型4 mm x 4 mm QFN 16引腳封裝
        • 高精度、同步輸入和可選相移特性

        應用范圍:

        • 多電源軌、終端負載應用


        Analog Devices, Inc. (ADI),全球領先的高性能信號處理解決方案供應商,最近推出一款6.5 V、4 A輸出DC-DC調節器ADP2164,其功率轉換效率大于96%。這款高集成度調節器ADP2164提供2.7 V至6.5 V輸入電源電壓范圍,輸出范圍低至0.6 V,內置低導通電阻開關FET,不僅能夠實現最高效率,而且減少了電路板空間。ADP2164效率極高,采用緊湊型4 mm x 4 mm QFN 16引腳封裝。這款新型DC-DC調節器針對多電源軌、終端負載應用而設計,適合從通信基礎設施到工業設備的各種要求小尺寸、快速瞬態性能和高精度電壓調節的應用。與其它5 V調節器不同,ADP2164的最大輸入范圍為6.5 V,可提供額外的安全裕量。

        DC-DC調節器ADP2164主要特性
        • 最大輸入電壓范圍達6.5 V,采用5.5 V電源供電時,可提供額外的裕量。
        • 峰值效率高達96%,可提高系統電源效率并減少散熱。
        • 同步輸入和可選相移特性將輸入紋波電流減至最小,并簡化輸入濾波器設計。
        • 精密使能輸入、電壓跟蹤輸入和電源良好特性實現簡單、可靠的啟動時序。
        • 內部補償和軟啟動簡化設計

        ADP2164的開關頻率可設置于500 kHz至1.4 MHz之間,或與外部時鐘同步,以消除調節器間的拍頻。兩個ADP2164調節器也可以同步、相位相差180度,從而降低輸入紋波電流以及輸入電容的大小。該調節器基于電流模式、固定頻率PWM(脈寬調制)架構,具有出色的穩定性和瞬態響應,并與ADP2118 5 V 3 A同步調節器引腳兼容。ADP2164針對高效率多電源軌應用而設計,工作溫度范圍為−40°C至+125°C結溫范圍。

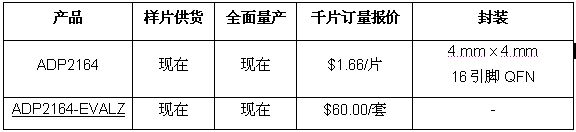

        供貨與報價

        要采購開關么,點這里了解一下價格!
