【導讀】一網友想知道手頭上的十節電池每節容量是多少，便設計了一個容量檢測電路，而針對這一電路眾多網友也集思廣益，紛紛給出了自己的設計觀點，下面就來看看這位網友給出的設計原型以及其他網友的延伸設計，對于這樣的鋰電池容量檢測電路，你又有什么更好的想法呢？歡迎大家探討。
手頭上有10節18650電池，由于想知道每節電池容量有多少，所以做了個簡單的容量檢測電路。
電路圖如下：
0.1uF電容的作用是防止TL431產生自激振蕩。
記錄開始放電時間和發光二級管開始發光時間，再乘以277mA，就可以知道這個鋰電池的容量了。

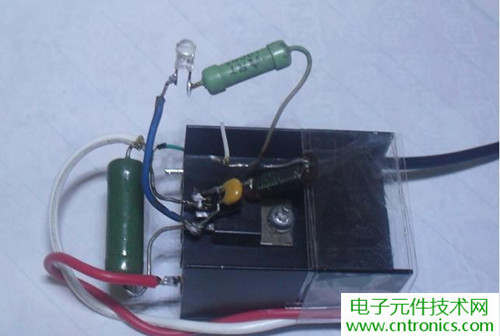

下面是做好的實物圖：
黃色的是小電容，TL431被這個電容擋住了，最左邊的是9歐電阻，會發熱，個頭不能小。
[page]

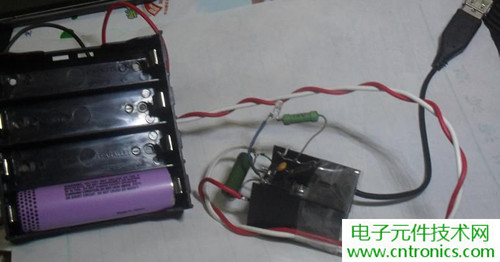

以下是全貌：
5V電壓取自手機充電器。
以上是初版，下面是第二版：
測試了2節電池后，發現了問題，就是電池放電到3V是發光二極管仍然不亮，如果繼續放電將導致過訪放電。改進后的電路圖如下：
增加了一個可調電阻和9012，不再檢測9歐電阻上的電壓，而改為檢測鋰電池的電壓。
調試方式：首先接入一個已經放電至3.05V的鋰電池，調節可調電阻至放光二級管僅僅有及其微弱的一點點亮光，隨著電池的放電，當電壓降至3V時，發光二極管的亮度已經非常明顯。
而接入一個電壓大于3.1V的鋰電池時，發光二極管完全不會亮。調試好之后，如果在二級管上并聯一個音樂塊，會更有提醒效果。
[page]
網友支招鋰電池容量檢測電路設計
針對這一鋰電池容量檢測電路設計，有網友表示“沒有提醒功能，難道要一直盯著？”，眾多網友也紛紛支招：
網友1：可以拔LED部分電路改進一下加上訊響器，到時候響了就知道電放完了，不用一直盯著。
網友2：再加個計時電路什么的 然后再加個數顯。
網友3：可以加音樂集成塊，以前見過別人利用石英鐘加在線路中計時的。
網友4：弄個機械表，測量電池供電，電池到設定電壓停止輸出，表最終時間減開始時間。
網友5：可以把LED處并上石英鐘，這樣就可輕松記錄了。
網友6：1、用C或者其他語言開發一個簡單的并口控制程序，控制和讀取并口的幾個引腳的信號，并口的高信號為5v左右，完全可以作為開關信號，然后產生PWM信號驅動你的電路板（每一個高低平過程能釋放的電池能量是可以換算出來的，前提是你的這個電路板每小時釋放的能量是恒定的），通過計算信號數量就能相對精確的知道到底釋放了多少能量。2、程序可以在啟動時把某個腳的信號拉低，通過電阻連到你的3極管正極，當你的電路發現電池放電完畢時，本來是直接驅動3極管亮起來的，現在變成將并口的某一個腳變成了高信號，軟件可以間隔幾秒或者幾個毫秒去讀取這個腳的狀態是高亦或是低，判定放電過程是否結束。
也有網友認為“電流太小了，隨便一個18650都要差不多10個小時了”，而對于電流小，費時的問題，設計者表示可以“將9歐改為2.5歐，電流可以擴大到1A”。
對于這樣一個簡單的鋰電池容量檢測電路，你又有什么更好的想法呢？歡迎大家探討。
