【導讀】說道手機充電器的設計，估計大家想到的就是復雜，繁瑣。甚至是經過多次充電器爆炸的事件后，一種本能的害怕。本文將為大家介紹兩種用普通的5號電池來制作USB手機充電器的電路設計，大家可根據自己需求評估選取最適合自己的那一款電路設計。

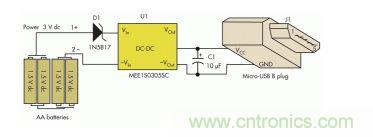

電路設計一：
用四節電池，一個POL 轉換器，比如ISF0305A或者MEE1S0305SC，輸出電壓控制在3V。最安全的辦法是把現有的充電電線剪斷，接在你做的充電器上。
USB手機充電器用普通的5號電池就行。上圖是個充電器的圖，二極管D1防止電池接反了，燒了手機。板子的成本大概30幾塊錢。

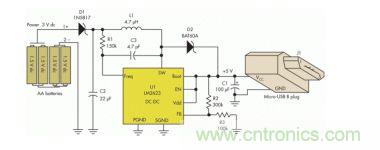

電路設計二：
這個方案比較快，它的充電速度比較慢，最大電流200mA。你也可以用LM2623自己做一個轉換器，輸出5V，電流1000mA，由手機自己獲取相應的電流充電。
