        電源設計必看:提高驅動電源效率的八大技巧

        發布時間:2014-04-26 責任編輯:xiangpeng

        【導讀】對于電子工程師來說,工作就是不斷的學習和總結,從中找到創新的思維和改進的方法,有很多人就總結了一些經驗分享給大家,這種精神值得發揚,有總結才會有創新,下面是網友對驅動電源提高效率問題的的經驗總結,希望大家在電源設計中能得到更好的發展。

        總結下這段時間做照明驅動電源提高效率的技巧:

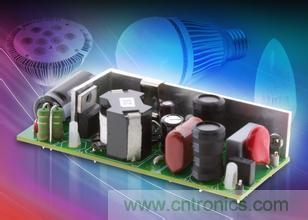

        電源設計必看:提高驅動電源效率的八大技巧

        1.主電流回路PCB盡量短。

        LAYPCB的經驗,及布局,這個沒什么,快速的方法就是多看大廠的作品。

        2.優化變壓器參數設計,減少振鈴帶來的渦流損耗。

        這個比較難,先要把電磁基礎知識掌握,設計合理的變壓器,最要緊的是耐心,哪怕是想到能提高0.5%的效率,也要去嘗試。

        3.合理選用開關器件。

        這個就是成本和性能的平衡了,什么樣的客戶要求,用什么樣的器件,但得合理。如果要效率,毫無疑問COOL MOS ,低VF輸出二極管

        4.輸入EMI部分優化設計

        如果過安規,這部分考究得比較多,主要就是經驗了。

        5.選擇高效率的拓補結構

        這個是方案選型的開始,例如PWM和QR PFM,當前提客戶提出效率要求,就要評估選什么樣的拓補

        6.選擇好的電解電容

        很多人忽略了這個,電解的損耗很大,陳永真老師有個文章中就有詳細的解說

        7.啟動部分功耗設計

        有效率的前提下,就要考慮,目前很多芯片都有HV啟動腳,啟動電流也越做越低,這點就是要對新型器件多了解,當然了,還有外加電路無損啟動等,我認為不適合LED驅動。

        8.芯片輔助供電優化

        這點ST的L6562D應用文檔中有指出,15V為最佳,但LED一般又為寬電壓輸出,所以我的選擇是加一級線性穩壓,使芯片工作在15V來降低損耗。
