        微控制器控制模擬移相器電路設計

        發布時間:2014-12-14 責任編輯:sherryyu

        【導讀】移相器廣泛應用于各種電路,但由于在放大器中的偏差以及電容公差,通常很難實現電路精確控制所需的精確移相。本文介紹的是微控制器控制模擬移相器電路設計。

        移相器廣泛應用于各種電路,但由于在放大器中的偏差以及電容公差,通常很難實現電路精確控制所需的精確移相。圖1中的電路利用AD5227 64步遞增/遞減數字電位器IC3可以控制輸入到輸出的移相,并替換電阻值。計算輸出中心頻率的公式為:FCENTER=1/(2×π×R×C)。AD5227可以取各種不同范圍的電阻值。該例子中的電阻為10kΩ。通過步進64個點,720kHz輸入正弦波可以從0度到360度循環若干次。AD5227作為一個電位器,A和B為兩端,W為擦拭器。

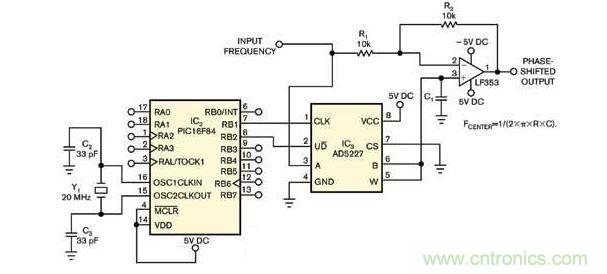

        PIC16F84設置AD5227數字電位器的電阻精確控制有關模擬輸入的輸出移相
        圖1 PIC16F84設置AD5227數字電位器的電阻精確控制有關模擬輸入的輸出移相

        該例子中應用了具有20MHz晶振頻率的PIC16F84微控制器IC2.該微控制器在理論上的潛在性能為5MIPS,可在鎖相環(PLL)電路中用于多種用途。也可用任何微控制器,甚至一個現場可編程門陣列(FPGA)控制AD5227。
