        直線開關磁阻電機高精度位置控制設計方案

        發布時間:2015-01-24 責任編輯:sherryyu

        【導讀】隨著電力電子技術的發展,開關磁阻電機控制基于結構簡單,制作成本不高的特點將會變得更加容易并且控制效果更好。本文就詳細的為大家講解直線開關磁阻電機高精度位置控制設計方案。

        電機是工業生產不可缺少的動力設備,電機的品種很多,作用也相當廣泛。直線開關磁阻電機是一種新型的牽引電機。其主要有以下優點:結構簡單,制作成本不高。工作穩定且能夠在惡劣的環境下長時間正常工作,比如高溫環境,開關磁阻電機有較好的散熱性能,可以在高溫下正常工作。隨著電力電子技術的發展,開關磁阻電機控制將會變得更加容易并且控制效果更好。

        這種電機啟動轉矩大,過載能力強,調速范圍廣。直線開關磁阻電機除了具有以上優點以外,在一些需要做直線運動的場合,它顯示出了強大的優越性:再也不需要像傳統的做直線運動的裝置那樣,通過絲桿等傳動裝置將旋轉的運動轉化為直線運動。這樣再一次的將中間環節給節省下來了,不僅降低了設備的成本,而且能量利用率也得到了提高。開關磁阻電機控制精度高,在高精度加工領域和大功率傳輸方面有廣泛的應用前景。

        1.2 項目背景/選題動機

        現在有很多高精度加工平臺需要直線運動的牽引機構,而目前的加工平臺大部分都是利用旋轉電機做牽引,再通過機械傳動裝置將運動形式轉化為直線運動加以利用。這樣不僅設備成本會很高,而且效率也不高。而直線開關磁阻電機本身的運動形式就是直線的,如果運用到這些設備上的話就會大大降低設備成本且效率也將會得到提高。

        二、需求分析

        本次設計大體分為四大部分:

        (1)系統總體方案的設計,包括系統功能分析、系統架構的建立、系統硬件設計等過程。

        (2)基于單片機A/D,D/A,PWM等資源的應用。

        (3)電機模塊的設計。

        2.1 功能要求

        (1)電流傳感器

        傳感器負責采集直線電機電流以反饋給控制器進行處理。

        (2)位置編碼器

        位置編碼器將電機的運動的位置反饋給控制器處理。

        (3)微控制器

        微控制器負責處理傳感器采集的電流、編碼器反饋回來的位置。當位置指令給出以后,電機準確且迅速運動到指定位置。

        (4)鍵盤模塊

        鍵盤模塊負責給定輸入。

        直線開關磁阻電機位置控制系統架構如圖1所示。

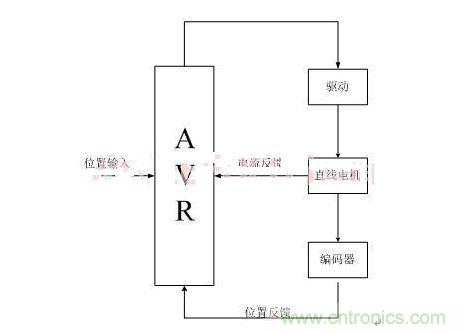

        直線開關磁阻電機位置控制系統架構
        圖1 系統架構圖
        [page]

        2.2 性能要求

        (1)穩定性

        該系統能夠穩定的工作,抗干擾能力好。

        (2)快速性和實時性

        電機能夠迅速的動作達到指定位置,達到實時控制的目的。

        (3)準確性

        電機能夠準確的運動到指定位置。

        三、方案設計

        3.1 系統功能實現原理

        系統主要分為5個部分,包括位置檢測部分、電流采集部分、MCU控制部分、電機模塊、按鍵輸入給定位置部分。系統通過MCU的并口I/O一直檢測各路傳感器狀態,按照給定輸入值進行動作。

        3.2 硬件平臺選用及資源配置

        MCU控制部分采用Atmel公司提供的一款基于AVR32 AT32UC3A單片機控制器的EVK1100模塊。

        3.3系統軟件架構

        為了突出系統的實時性,軟件設計按鍵輸入的給定。值和編碼器輸入的位置都采用中斷的方式來處理。具體軟件流程圖2和圖3所示。

        3.4 系統軟件流程

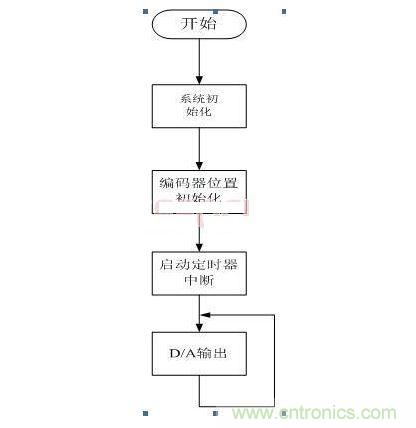

        微控制器工作流程圖
        圖2 微控制器工作流程圖

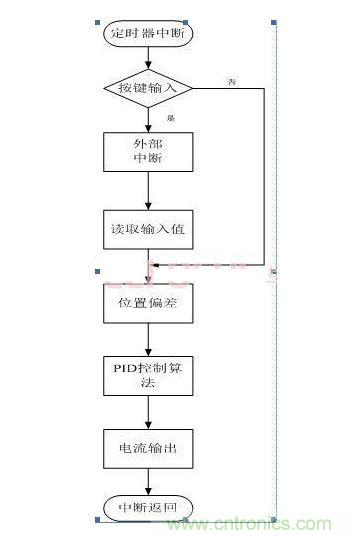

        中斷子程序流程
        圖3 中斷子程序流程

        3.5 系統預計實現結果

        在電機的位置控制精度在1um級的前提下,盡量提高其位置控制精度。嘗試各種高級算法(魯棒控制、自適應以及模糊神經網絡)在保證精度的前提下,達到實時控制。
