最近閑下來了，做保護調試欠壓過壓，還有測試新機時要是有一個可調電源會方便很多。開關電源一直不是很放心，紋波大怕有干擾。以前是用用LM317做的穩壓可調，由于沒有過流調節和保護用起來心里也不穩當。所以一直想做一個可調恒流電源，以前也畫了板子準備了好長時間，由于事情忙就此擱下了?，F在重新開始！
在網上留意了很久，選擇了一款經典電路：

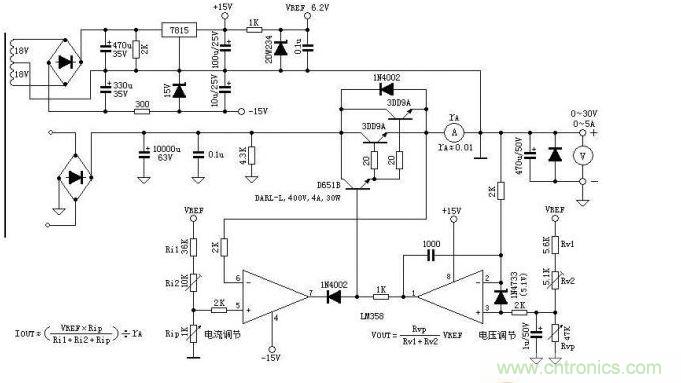

這圖不錯，還帶了計算公式。我對這個圖也作了改動：
1.輔助電源用+-12V，用7812和7912
2.舍棄6.2V基準電壓，采用更穩定的TL431的2.5V基準電壓
3.采用常用元件代替不常用的元件。D651B用13005，3DD9A用2SC5200，或是2N3055
4.由于基準電壓的改變，調節部分也作了相應改動電壓調節電位器用10K，運放2、3腳電壓鉗位5.1V穩壓管，改為0.7V正反并4148
5.恒流部分7腳的二極管采用發光二極管來顯示過恒流狀態，這樣很直觀。在調試調壓部分時先不裝這個發光二極管以便調節電壓
6.運放采用TL082，不要問為什么。我也是在網上看到別人說082要比358好，究竟怎么回事我也不驗證了。留給大驗證！
7.增加電壓跟隨切換電路來提高效率，減少發熱損耗

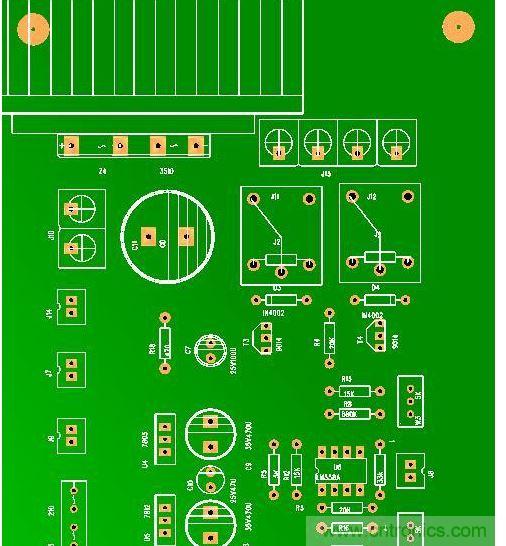

先畫板子，熱轉印，腐蝕、洗板、鉆孔、上松香過程辛苦....
裝上元件，邊裝邊按部分功能檢查調試

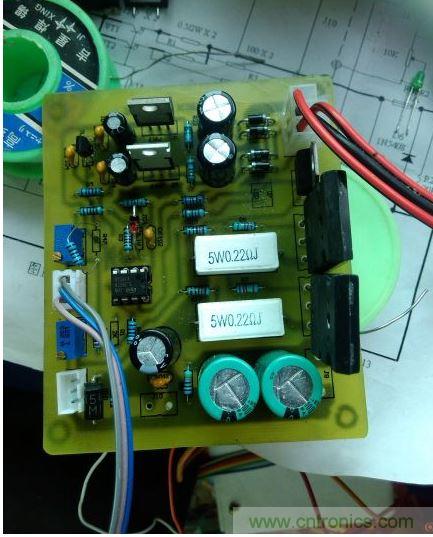

安裝完畢
調試過程：

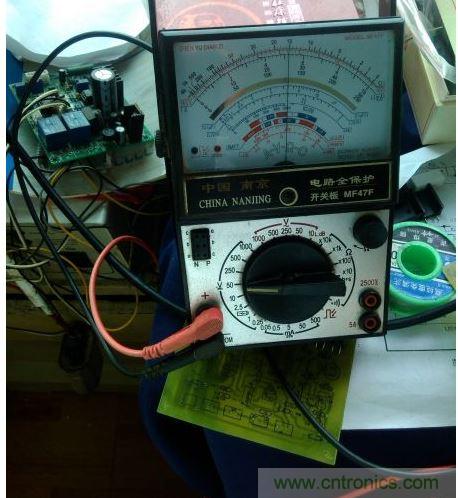

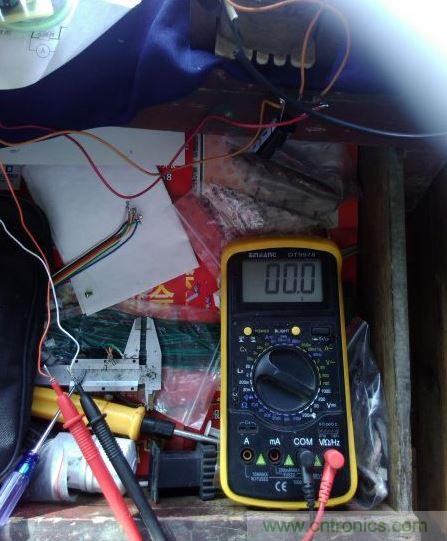

開始調試，0V起調

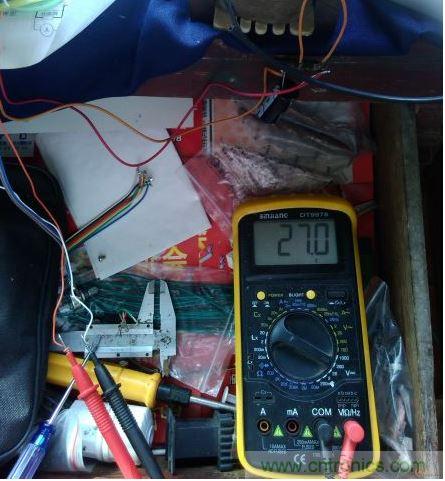

最高電壓只能調到27V
因為這個變壓器是以前做工頻逆變器用的好象是交流雙10V的樣子，整流后只有27V。
調整電流
電流調試，比較不順利。過流顯示發光二極亮時，電壓不降反升，測5腳6腳電壓在正常值內。后來坐下靜靜一想，可能是發光二極管損壞或是裝反了。果不其然是發光二極管裝反了。更正后，電流粗調正常。由于買的表頭都沒有回，先只能粗調了，要精調得等大功率負載和電流表才行。
后來又有重大發現：電壓小數點后會慢慢向下跳動0.3-0.5V的樣子，換基準、換IC依然如此。后來，用熱風機吹吹發現又向上跑動0.7V-0.8V。不敢再靠近吹了，怕把電路吹壞了。用紙把各功能區分開吹，鎖定在基準電后的分壓上拉電阻的問題，甚至用手摸都能有跳動?？?！...這是溫敏電阻的節奏。這個1/4W金膜電阻真是不行?？磥硐胍€壓精度要關照到各個細節，這點挺關鍵！

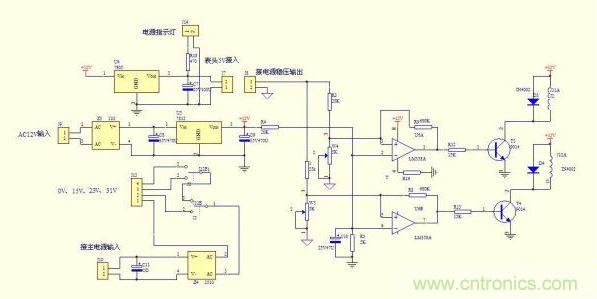

電壓跟隨切換電路
我自已畫的圖算的參數，大家看看電路和參數有沒有問題，歡迎提出建議！
