【導讀】在加工領域，感應加熱電源可以說是應用廣泛的設備。按照負載等效線路的設計方式來分類，感應加熱電源分為串聯諧振和并聯諧振。設計師為滿足設計需求，往往會調整輸出功率，并采用脈沖頻率調功法的方式。本文就簡要分析了感應加熱電源的脈沖頻率調功法。

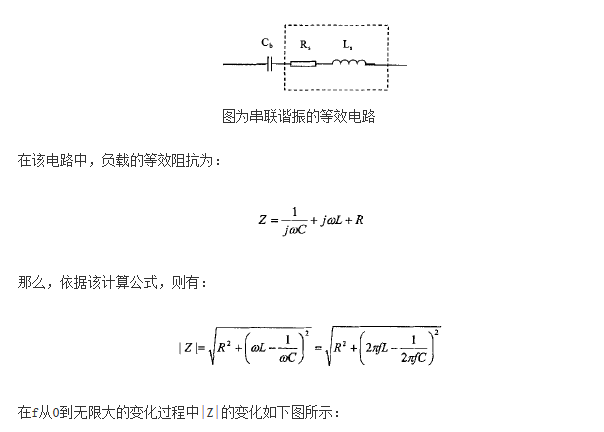

使用脈沖頻率調功法進行感應加熱電源輸出功率調整的原理十分簡單，它主要是通過改變逆變器開關頻率來改變輸出阻抗以達到調節輸出功率的目的。在這里我們以最基礎的串聯諧振電源為例，該種類型的加熱電源負載等效電路如圖所示：

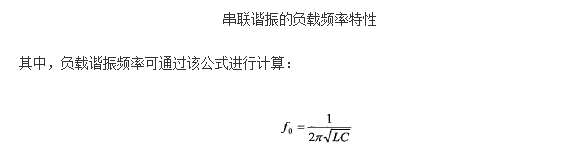

因此我們可以判斷，當f=fo時整體系統的輸出功率達到最大，此時若將頻率往高或者往低調都能使輸出功率變小。一般在工作中為了改善整機的開關狀態，防止開通時有過大的尖峰電流，工程師需要使負載工作于感性狀態，因此可以將開關頻率調高來減少逆變器的輸出功率。
本文所介紹的脈沖頻率調功法，是感應加熱電源調功方式中最簡單的逆變調功方法，這種技術屬于頻率開環調節，因此在一些地方以及部分書籍中也被稱為掃頻調功。脈沖頻率調功法除了擁有逆變調功的所有優點外，其整流電路可以采用不控整流，在一定程度上簡化了電路設計，具有設計簡單、操作方便等優勢。
