【導讀】這些定義應被認為是有關于開關電源的 ,并不一定等同的適用于其它技術領域?？紤]到在其它出版物(標準,詞典,制造商數據手冊 ,技術筆記,手冊)已經同時給出了定義。下列的168個術語僅代表作者本人的觀點,并可能與 使用本文檔的特定用戶有輕微的差別。
絕對額定最大值,元件：
如果超過將導致永久性的器件損壞的規定值. 這不是連續額定值,并不表示適當的操作.
Ae, 有效區域：
對于給定幾何尺寸的磁芯,是指具有同樣磁性的同種原料的圓柱形磁芯的橫截面積.
周圍溫度Ambient Temperature (1)：
目標溫度和SMPS周圍靜止空氣的溫度,在距離電源最小為4" (100mm)處測得.
周圍溫度Ambient Temperature (2)：
根據MIL-STD-810E: 除了必要的支撐點,測試單元應完全出于空氣的包圍中.周圍空氣的溫度梯度應為測量溫度的2℃之內且不超過1℃每米.
安培匝數Ampere Turns (NI)：
流過線圈的電流與線圈匝數的乘積.
ATP：
驗收測試步驟(Acceptance Test Procedure).
BABT：
英國無線電通訊認證部(The British Approvals Board for Telecommunications).對英國市場上的無線電通訊設備進行認證的肚里組織.BABT對測試實驗室進行認證和授權.
行為模型(Behavioral Model)：
用數學關系表達的電路模塊的模型.是最高的仿真層次.
BJT：
雙極結晶體管(Bipolar Junction Transistor.).
BOM：
物料清單(Bill of Material).
升壓式(Boost)：
一種基本的開關電源結構,在開關導通時能量存儲到電感中,在開關斷開時能量轉移到輸出端.它把不規則的輸入電壓轉換成比輸入電壓更高的規則的輸出電壓.

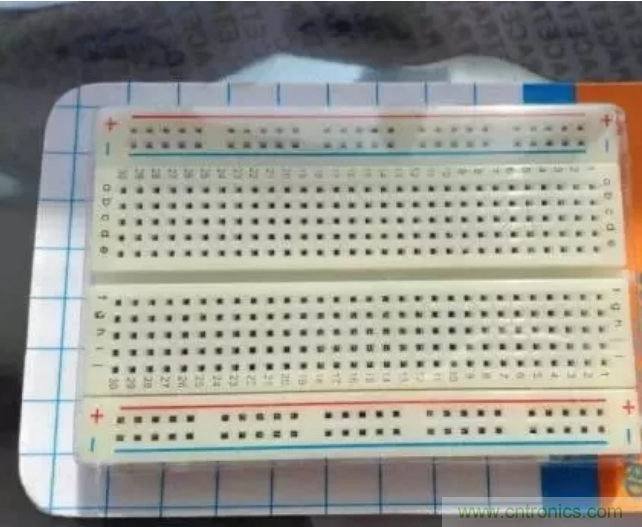

面包板(Breadboard)：
電路的首次物理實現.它可能是不完整的,甚至與最終的產品的外觀完全不一致.
BS：
英國標準(British Standard).
BSI：
英國標準協會(British Standards Institution (United Kingdom)). 一個制定產品兼容性標準的協會.
降壓式(Buck)：
一種基本的開關電源結構,串聯的開關將輸入電壓變成脈沖,并把脈沖加到一個LC慮波器上.降壓式調整器會產生比輸入電壓低的電壓輸出.
升降壓式(Buck-Boost)：
參見返馳式.
燒機(Burn-In)：
一種將開關電源運行一段時間的步驟,目的是減少其短時間內損壞率,并通過老化使開關電源穩定.在此期間可能包括溫度循環和功率循環.
C1, 磁芯常數(Core Constant)：
同一個截面面積劃分的各部分電路的磁路長度的總和.
CENELEC：
歐洲電氣技術標準委員會(Comite pour Europeen de Normalisation Electronic (European Committee for Electrotechnical Standardization)). 包括17個歐洲國家組成的制定歐共體標準的組織.
CE標志：
表明完全兼容于所有的歐盟標準.
CFM：
立方英尺每分鐘.
CISPR：
國際射電干擾專業委員會(Committee International Special des Perturbations Radioelectriques).
公共(Common)：
超過兩個電路以上的共用的通路.也稱為反射.不能用于定義接地端.
恒電流(Constant Current)：
一種輸出電流根據輸出負載變化而調整的工作模式.
常電壓(Constant Voltage)：
一種輸出電壓根據輸出負載變化而調整的工作模式.
對流(Convection)：
一種傳熱方式,發生在固體表面于周圍靜止空氣的交界處.
自然對流(Convection, Natural)：
當熱的表面被冷的自然流動的空氣包圍時.
強制對流(Convection, Forced)：
由風扇或其它機械方式產生的氣流順著熱表面流動或流過熱表面周圍時.
變換器(直流/直流)Converter (DC/DC)：
一種把直流輸入電壓轉換為不同的直流輸出電壓的開關電源.
交叉調整率(Cross Regulation)：
在多輸出電源中指由于一個輸出負載的改變而引起的另外一個輸出電壓改變的百分比.
短路器(Crowbar)：
一種過壓保護電路,放置在檢測到過壓的兩點之間的接近短路的電路.
CSA：
加拿大標準聯合會(Canadian Standards Association).為加拿大市場制定標準和執行 安全測試的獨立組織.
CSA 22.2 No. 950：
參見UL1950.
Cuk：
一種來自升降壓式的開關電源結構,它可以產生非常低的輸出紋波.
居里溫度(Curie Temperature)：
指一個轉變溫度,鐵磁體高于磁溫度時變為反磁性體.
電流模式控制(Current Mode Control)：
一種利用雙環電路調整PWM運行的控制方法.
最大額定輸出電流(Current, Maximum Rated Output)：
在規定的條件下開關電源設計最大輸出電流,如:周圍溫度、進口空氣溫度、海撥、氣流噪聲、環境其它元件的熱輻射、輸出電壓、輸出功率.
DEMKO：
丹麥電子委員會(Dansk Electroteknisk Komite. (Denmark)).
降級(Derating)：
為了促進穩定性規定的操作參數的特定降低.通常對于開關電源來說,是指超過環境溫度或輸入電壓低于額定值等時最大輸出功率的降低、
DF：
介質損耗角(Dissipation Factor).
DHHS：
健康與公共事業部(美國)(Department of Health and Human Services (USA)).
漂移Drift：
在其它工作參數如輸入電壓、負載和周圍環境溫度保持恒定時,開關電源在規定時間
段內隨著溫度上升,輸出電壓的改變.
ECO：
工程學改造訂單Engineering Change Order.
效率Efficiency：
用百分比表示的總輸出功率對有源輸入功率的比率.通常在滿負載、額定輸入電壓和25℃的環境溫度時定義.
電磁兼容性EMC, Electromagnetic Compatibility：
設備在電磁環境下良好工作的能力,同時不應對環境或周圍其它設備引入不可忍受的干擾.
EMI：
電磁干擾(Electromagnetic Interference).開關電源傳導或輻射的有害能量.
EN：
歐洲標準(Euro Norme).
ESL：
等效串聯電感(Equivalent Series Inductance).與理想電容串聯的電感值,它們一起模擬真正的電容的特性.
ESR：
等效串聯電阻(Equivalent Series Resistance). 與理想電容串聯的電阻值,它們一起模擬真正的電容的特性.
EUT：
在測設備(Equipment Under Test).
法拉第屏蔽Faraday Shield：
變壓器輸入和輸出的靜電屏蔽.這是為了減少主級對次級的耦合電容,該電容可以導致輸出端的共模噪聲.
FCC：
(美國)通信委員會.Federal Communications Commission (USA).
前饋Feed Forward：
一種控制技術,用于開關電源通過直接檢測輸入電壓來調整電路壓差.
FET：
場效應晶體管Field Effect Transistor.
磁通密度Flux Density, Magnetic：
通過垂直于磁路的單位面積的磁場.磁通密度取決于磁場強度和介質的導磁率.
焊錫膏Flux, Soldering：
對金屬表面焊錫時加入的一種物質,加熱后,它可以阻止氧化并有助于錫的流動.
返馳式變換器Flyback Converter：
一種隔離的升降壓式開關電源結構,在開關周期的第一個階段,能量被存儲到電感中,在第二個階段,能量被轉移到同一個電感的不同的繞組中及負載中.
返送電流限制Foldback Current Limiting：
一種過流保護電路,在過載增加時輸出電流減少,減少開關電源元器件的壓力.
正向變換器Forward Converter：
一種來自降壓變換器的開關電源結構,在開關晶體管導通時,能量被轉移到變壓器次級繞組及負載中.
傅立葉分析Fourier analysis：
利用傅立葉級數計算復雜波形的諧波分量.
傅立葉級數Fourier Series：
一種數學級數,顯示了任何一個周期函數都是正弦和余弦函數的組合.
全橋變換器Full Bridge Converter：
一種開關電源變換器,里面的四各晶體管連接成橋結構以驅動變壓器主級.
砷化鎵GaAs：
砷化鎵Gallium Arsenide.
良好接地Ground Benign：
理想的實驗室環境.應用于測試和醫學設備、實驗室儀器等.
固定接地Ground Fixed：
比理想環境稍差.應用于機架固定件,或用于非加熱廠房.
移動接地Ground Mobile：
應用于安裝在輪式或軌式車輛的設備.
半橋變換器Half Bridge Converter：
一種開關電源結構,與全橋變換器相近,它只用了兩個晶體管,其它的兩個用電容代替.
H.A.L.T.：
高度加速壽命測試(Highly Accelerated Life Testing).
H.A.S.S.：
高度加速應力采樣(Highly Accelerated Stress Sampling).

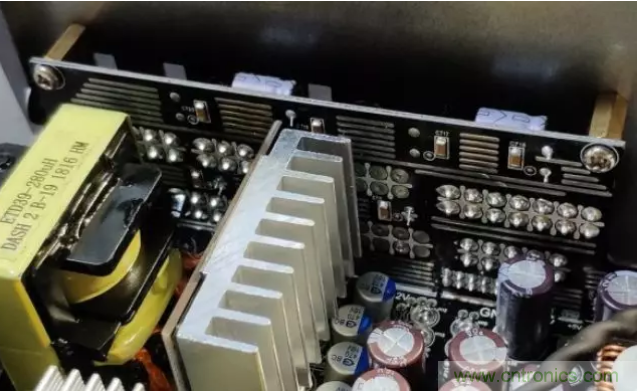

散熱器Heat Sink：
通常是一種金屬板,擠壓成形的、等用于轉移敏感元件的熱量.
打嗝模式Hiccup Mode：
一種由故障條件觸發的開關電源的工作模式,此模式下開關電源周期性的開和關.
高電位測試Hi-Pot Test：
高電位測試(High Potential Test).確定電路或元件的擊穿電壓是否超出最小需求的測試.
延續時間Holdover Time：
參見延遲時間(Hold-Up Time).
延遲時間Hold-Up Time:：
在去掉輸入功率后開關電源輸出電壓維持在規定范圍內的時間.
熱插拔Hot Plug-In:：
開關電源接入電力線或從電力線斷開(輸入和輸出)而不導致損壞的能力.
IEC：
國際電氣技術委員會(The International Electrotechnical Commission).制定電子產品和元器件的標準的組織.不進行任何測試.
IMQ：
意大利安全局(Safety agency, Italy).
啟動電流Inrush Current：
在開關電源啟動時引起的瞬間的峰值輸入電流.
基本絕緣(IEC定義)Insulation, Basic (IEC Definition)：
絕緣,此絕緣失效后會導致電擊的危險.
雙絕緣(IEC定義)Insulation, Double (IEC Definition)：
由基本絕緣和輔助絕緣組成的絕緣.
加強絕緣(IEC定義)Insulation, Reinforced (IEC Definition)：
提供的對電擊保護不低于雙絕緣的絕緣.它可能包含多個不能單獨作為基本絕緣或輔助絕緣的層次.
輔助絕緣(IEC定義)Insulation, Supplementary (IEC Definition)：
附加于基本絕緣的獨立絕緣,目的是在萬一基本絕緣失效后提供抗電擊保護.
逆變器Inverter：
一種輸入為直流輸出為交流的電源.
ISO：
國際標準組織(International Standards Organization).
隔離電壓Isolation Voltage：
可以連續加到開關電源兩個部分之間的最大交流或直流電壓.
拉普拉斯變換Laplace Transform：
一種數學運算,通過化簡特定的差分方程的方法求解代數方程.
le, 有效長度Effective Length：
對于給定幾何尺寸的磁芯,是指具有與之同樣磁場的假設的螺旋管芯的磁路的長度.
壽命(開關電源)Lifetime (SMPS)：
在開關電源保持其電氣特性和合理的平均故障間隔時間(MTBF)的時間.
線路調整率Line Regulation：
在輸入電壓的變化超過規定的范圍,且其它參數保持恒定時,百分比表示的輸出電壓的變化.
LISN：
線路阻抗穩定網絡(Line Impedance Stabilization Network).
負載調整率Load Regulation：
當負載從最小變化到最大,其它參數保持恒定時,百分比表示的輸出電壓的變化.
MIL-STD：
美國軍隊標準(US military standards).
MIL-STD-202F：
描述了自然環境和條件下的確定元件阻抗的測試方法.常用于小元件如電阻.
MIL-STD-202F, Method 103：
描述了濕度測試.85%的相對濕度,無冷凝,85℃環境溫度,240小時.
MIL-STD-202F, Method 107：
定義了熱沖擊.200個循環,-40℃到125℃,15分鐘保留時間.
MIL-STD-202F, Method 108：
定義了加速壽命.100小時,60℃環境,最大功率.
MIL-STD-461C：
描述了電子設備電磁輻射和磁化系數特征的設計和文檔要求.覆蓋了四各方面:傳導輻射、傳導磁化率、放射輻射和放射磁化率.
MIL-STD-462C：
描述了用于驗證MIL-STD-416C規定的EMC兼容性的方法.
MIL-STD-704D：
定義了在電源系統和電子設備之間的空間飛行器系統的傳導電力功率的特性.它保證了空間飛行器設備和地面支持設備之間的兼容性.
MIL-STD-810E：
環境測試方法和工程指導.
定義了軍用設備的自然環境和感應環境的測試方法.
MIL-STD-883D, 方法2002.3：
定義了機械沖擊.條件A,500G,1毫秒,半正弦波,5次沖擊,2個方向,3軸,總共30次沖擊.適合于封裝的低功率模塊.
MIL-STD-883D, 方法2007.2：
定義了機械振動.4個四分鐘掃描,4次每軸,總時間為48小時,20到2000Hz對數增加.適合于封裝的低功率模塊.
MIL-STD-1275A：
描述了軍用交通工具中使用的28V直流驅動的電路的瞬太電壓特性和穩態范圍.
MIL-T-28800E：
濕度,振動.
最小負載Minimum Load：
開關電源要滿足所有規定所需要的最小的輸出電流.
MOSFET：
金屬氧化硅場效應晶體管(Metal Oxide Silicon Field Effect Transistor).
MTBF：
平均故障間隔時間(Mean Time Between Failure).用小時表示的開關電源的故障率,通常在25℃和良好接地環境中用MIL-HDBK-217F計算.
NEC：
國家電氣規范(美國)(National Electrical Code (USA)).
NEMCO：
挪威電子技術委員會Norsk Electroteknisk Komite (Norway).
NFC：
國家火災安全規范(美國)National Fire Safety Code (USA).
NEMKO：
挪威電子材料控制Norges Elektriske Materiell Kontroll (Norway).
共模噪聲Noise, Common Mode：
開關電源中相對于地的與輸入(輸出)線路伴隨的噪聲分量.
差模噪聲Noise, Differential Mode：
在兩輸入導線或兩輸入導線之間測得的噪聲分量.
離線開關電源Off-Line SMPS：
整流和慮波之前沒有變壓器,直接離開交流線路工作的開關電源.
輸出阻抗Output Impedance：
輸出電壓變化對輸出負載電流變化的比率.
OVP：
過壓保護(Over Voltage Protection).開關電源電路的一個特征,在輸出端出現不正常的高電壓時保護開關電源和負載.
OVE：
澳大利亞安全局Safety agency, Austria.
PARD：
周期性和隨機漂移(Periodic and Random Deviation).用于總結在制定頻帶內測得的紋波和噪聲分量的術語,可以用峰峰值或RMS值表述.
PFC：
功率因數角校正(Power Factor Correction).
電源Power Supply：
通常指從交流輸入電壓得到的直流功率源
可編程電源Power Supply, Programmable：
輸出(電壓或/和電流)可以通過外部模擬信號(阻抗、電壓和電流)或數字信號控制的電源.
原型Prototype：
該詞語最初用于生產的第一個產品,它用于在全面的生產開始之前設計階段的最終檢查.
工程原型Prototype, Engineering：
在生產線外手工之作的原型,但是電路、物理結構和PCB都接近于最終的產品.
PWM：
脈沖寬度調制(Pulse Width Modulation).一種開關電源使用的電壓調整方法,指僅通過改變脈沖序列的寬度控制輸出.
推挽式變換器Push-Pull Converter：
一種開關電源結構,通常使用中間抽頭的變壓器和兩個分別處于開和關狀態的開關.
熱傳遞輻射Radiation, Heat Transfer：
溫度在0K以上的物體所固有的電磁(紅外)輻射引起的熱傳遞.
額定輸出電流Rated Output Current：
在規定條件下開關電源設計提供的最大的負載電流.
電源恢復時間Recovery Time, Power Supply：
在阻性負載變化后電源輸出電壓穩定所需要的時間.
冗余Redundancy：
多電源系統中一個或多個電源失效后繼續為公共負載提供功率的能力.開關電源應當從與冗于系統設計兼容的設計開始.系統設計者應規定系統的冗于等級(N個電源中的M個失效后系統仍能為負載提供足夠的功率.當然,M
調整率Regulation：
開關電源在輸入電壓和輸出負載變化時維持輸出電壓在規定范圍內的能力.
可靠性Reliability：
為標稱的時間段及條件時開關電源保持其功能和指標的能力.
輸出電壓調整分辨率Resolution, Output Voltage Adjustment：
通過調整可以達到的輸出電壓的最小變化量.
諧振變換器Resonant Converter：
利用諧振腔把能量從輸入傳輸到輸出的開關電源結構.
回路Return：
公共端的名稱.
電壓反接保護Reverse Voltage Protection：
輸入或輸出端電壓反結時提供保護的開關電源特征.
RFI：
射頻干擾(Radio Frequency Interference).
輸出紋波和噪聲Ripple and Noise, Output：
在規定的帶寬內,開關電源輸出交流電壓的幅度,通常用毫伏級的峰峰值或RMS值表示.
反射紋波電流Ripple Current, Reflected：
開關操作引起的在開關電源輸入端產生的交流電流,用峰峰值或RMS值表示.
帶式變換器Royer Converter：
在低成本低功率設計中使用一種自振蕩的推挽變換器.
次級側Secondary Side：
隔離開關電源的輸出側.
SEMKO：
Svenska Elektriska Kommissionen (Sweeden).
遠程傳感Sensing, Remote：
一種使用單獨的一對引線檢測電壓的調整開關電源負載輸出電壓的技術,
SETI：
Electrical Inspectorate Finland (Finland).
SEV：
Schweizerischer Elektrotechnischer Verein (Switzerland).
短路保護Short Circuit Protection：
在短路時限制開關電源的輸出電流到一個安全值以保護開關電源不受損壞.
單一故障條件Single Fault Condition (IEC Definition)：
處于該條件下即意味著對危害的保護已失效.注意:如果某單一故障條件是不可避免的由另外一個單一故障條件引起的,則兩個故障被當作一個單一故障條件.

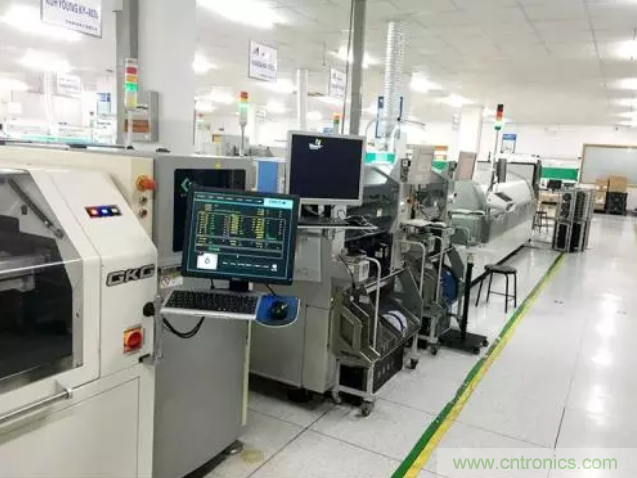

SMT：
表面安裝技術(Surface Mount Technology).
緩沖器Snubber：
通過限制峰值電壓或電流,dV/dt,dI/dt減少元件壓力而在開關電源中使用的元件或電路包括有源或無源、消耗或再生的.
軟啟動Soft Start：
開關電源的一種特性,在啟動時,逐漸的升高輸出電壓到它的最終值,以便保護電源和負載.
長期穩定性Stability, Long Term：
用百分比表示的開關電源輸出電壓的變化,通常只考慮由于時間引起的,而其它因素保持恒定.有時也包括其它因素.
環境介質溫度Temperature, Ambient：
圍繞在開關電源周圍的物體的溫度(不必是入口空氣的溫度).
溫度系數Temperature Coefficient：
由溫度變化引起的輸出電壓變化的平均百分數(規定為在規定的溫度范圍內的每百萬分之幾每攝氏度).
入口空氣溫度Temperature, Intake Air：
用于冷卻開關電源入口空氣的溫度.通常入口空氣的主要任務是冷卻散熱器和磁芯.其次是冷卻其它元件入集成電路、電阻、電容.
工作環境溫度Temperature, Operating Ambient：
開關電源可以合理的電氣指標和穩定性工作的溫度范圍.除非規定如此,否則不要認為開關電源在整個的溫度范圍內都可以輸出滿功率,也不是說開關電源在整個工作溫度范圍內都能保持同樣的電氣指標.
傳輸函數Transfer Function：
一個數學表達式,顯示了在不同的地點或不同的時間兩個實體或事件如何相互作用.
瞬態恢復時間Transient Recovery Time：
在輸出負載電流發生階越變化后,變換器輸出返回到規定的范圍所需要的時間.
TUV：
Technisher Uberwachungs-Verein (Germany). 一個測試機構,被授權認證產品和VDE標準.
UL：
保險實驗室公司(Underwriters Laboratories, Inc.).美國的一家獨立的非盈利的測試產品安全性的組織.
UL94：
UL 對塑料材料的易燃性標準,
UL1012：
UL電源標準.
UL 1262：
UL 實驗室設備標準.
UL1950：
信息技術設備安全.
UPS：
不間斷電源(Uninterruptible Power Supply).在交流輸入電壓掉電后可以持續供電的電源.
VDE：
德國電氣工程師協會(Verband Deutscher Elektrotechniker).一個制定產品安全和噪聲輻射標準以及對設備進行相應標準的測試和認證的私人組織.
預熱漂移Warm-up Drift:
開關電源從打開到額定線路在滿負荷和25℃環境溫度時達到熱平衡期間輸出電壓的初始變化.
預熱時間Warm-up Time：
開關電源從打開到額定線路在滿負荷和25℃環境溫度時達到熱平衡所需的時間.通常估計為30分鐘.
隔離線軸纏繞Winding, Split Bobbin：
一種變壓器的纏繞方式,主級和次級繞組通過絕緣隔離帶隔離后并行的繞在一個軸上.
X電容X Capacitors：
RFI電容用在確保失效后任何接觸機箱的人不會收到傷害的地方.X電容跨接在線路電感的兩端.有三種子級別的X電容:X1,X2和X3.最常見的是X2子級別的,用于IEC-64安裝目錄II.X2電容額定用于小于或等于2.5KV的峰值脈沖電壓.
Y電容Y Capacitors：
RFI電容用在確保失效后任何接觸機箱的人不會收到傷害的地方.Y電容在電力線和地/公共端之間跨接.有四種子級別的Y電容.Y1,Y2,Y3和Y4.最常見的是Y2子級別,用于基本或輔助的絕緣.Y2電容額定用于額定工作電壓低于或等于250Vac且疲勞實驗之前的峰值脈沖電壓小于或等于5KV.因為安全標準規定了不同應用的對地的最大電流,因此Y電容的電容值必須限制于特定值,這取決于電容應用的設備類型.
零電壓切換Zero Voltage Switching：
開關電源中的開關在其電壓為零時導通的技術,目的是盡量減少開關瞬間噪聲和開關損耗
