        使用雙極性結型晶體管和NMOS晶體管的穩定電流源

        發布時間:2021-03-05 來源:Doug Mercer 和 Antoniu Miclaus 責任編輯:wenwei

        【導讀】本實驗旨在研究如何利用零增益概念來產生穩定(對輸入電流電平的變化較不敏感)的輸出電流。本文將重點討論使用雙極性結型晶體管(BJT)和NMOS晶體管的穩定電流源。

        穩定電流源(BJT)

        目標

        本實驗旨在研究如何利用零增益概念來產生穩定(對輸入電流電平的變化較不敏感)的輸出電流。

        材料

        ●     ADALM2000主動學習模塊
        ●     無焊面包板
        ●     一個2.2 kΩ電阻(或其他類似值)
        ●     一個100 Ω電阻
        ●     一個4.7 kΩ電阻
        ●     兩個小信號NPN晶體管(2N3904或SSM2212)

        說明

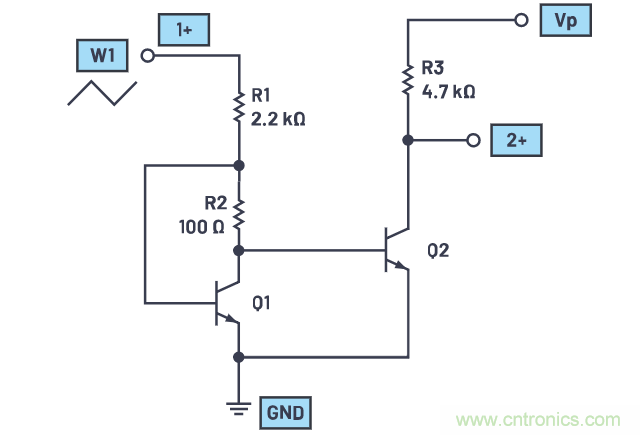

        BJT穩定電流源對應的電路如圖1所示。

        使用雙極性結型晶體管和NMOS晶體管的穩定電流源
        圖1.穩定電流源

        硬件設置

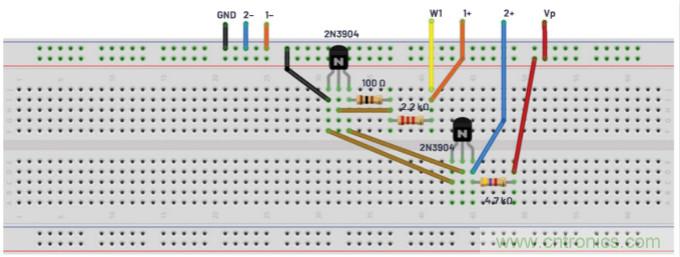

        面包板連接如圖2所示。W1的輸出驅動電阻R1的一端。電阻R1和R2以及晶體管Q1按照 2020年11月StudentZone文章所示進行連接。由于Q2的VBE始終小于Q1的VBE,因此可能的話,從器件庫存中選擇Q1和Q2滿足條件——在相同集電極電流下,Q2的VBE小于Q1的VBE。晶體管Q2的基極連接到Q1集電極的零增益輸出。R3連接在Vp電源和Q2的集電極之間,與2+示波器輸入一起用來測量集電極電流。

        使用雙極性結型晶體管和NMOS晶體管的穩定電流源
        圖2.NMOS零增益放大器面包板電路

        程序步驟

        零增益放大器可用于創建穩定的電流源?,F在,當W1所表示的輸入電源電壓變化時,晶體管Q1的集電極所看到的電壓更為穩定,因此可以將其用作Q2的基極電壓,以在晶體管Q2中產生更穩定的電流。

        波形發生器配置為1 kHz三角波,峰峰值幅度為3 V,偏置為1.5 V。示波器通道2的輸入(2+)用于測量Q2集電極上的穩定輸出電流。

        配置示波器以捕獲所測量的兩個信號的多個周期。確保啟用XY功能。

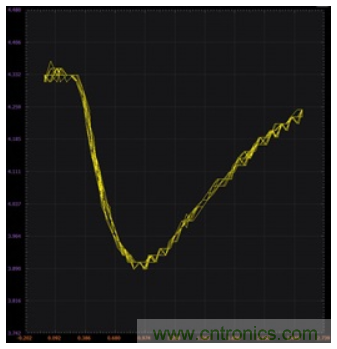

        使用示波器的波形圖示例如圖3和圖4所示。

        使用雙極性結型晶體管和NMOS晶體管的穩定電流源
        圖3.Q2集電極電壓與W1電壓的關系

        使用雙極性結型晶體管和NMOS晶體管的穩定電流源
        圖4.Q2集電極電流與W1電壓關系的示波器圖

        穩定電流源(NMOS)

        材料

        ●     ADALM2000主動學習模塊
        ●     無焊面包板
        ●     一個2.2 kΩ電阻(或其他類似值)
        ●     一個168 Ω電阻(將100 Ω和68 Ω電阻串聯)
        ●     一個4.7 kΩ電阻
        ●     兩個小信號NMOS晶體管(CD4007或ZVN2110A)

        說明

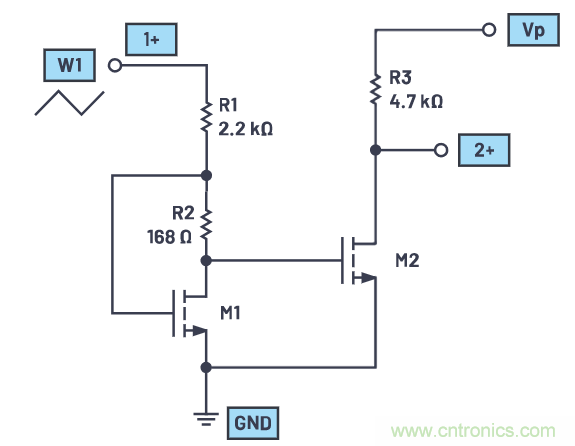

        MOS穩定電流源對應的電路如圖5所示。

        使用雙極性結型晶體管和NMOS晶體管的穩定電流源
        圖5.穩定電流源

        硬件設置

        面包板連接如圖6所示。波形發生器W1的輸出驅動電阻R1的一端。電阻R1和R2以及晶體管M1按照 2020年11月StudentZone文章所示進行連接。由于M2的VGS始終小于M1的VGS,因此可能的話,從器件庫存中選擇M1和M2滿足——在相同漏極電流下,M2的VGS小于M1的VGS。晶體管M2的柵極連接到M1漏極的零增益輸出。R3連接在Vp電源和M2的漏極之間,與2+示波器輸入一起用來測量漏極電流。

        使用雙極性結型晶體管和NMOS晶體管的穩定電流源
        圖6.穩定電流源面包板電路

        程序步驟

        波形發生器配置為1 kHz三角波,峰峰值幅度為4 V,偏置為2 V。示波器通道2的輸入(2+)用于測量M2漏極上的穩定輸出電流。

        配置示波器以捕獲測量的兩個信號的多個周期。確保啟用XY功能。

        圖7提供了示波器顯示的圖像示例。

        使用雙極性結型晶體管和NMOS晶體管的穩定電流源
        圖7.M2漏極電壓與W1電壓的關系

        關于BJT和NMOS的問題

        此類電路有時稱為峰化電流源。您認為為什么會使用此命名規則?
        輸出電流的峰值很窄。如何調整電路以產生更寬、更平坦的峰值?

        您可以在 學子專區博客上找到問題答案。
