        反向電流阻斷電路設計

        發布時間:2023-06-15 責任編輯:lina

        【導讀】反向電流是指系統輸出端的電壓高于輸入端的電壓,導致電流反向流過系統。


        反向電流是指系統輸出端的電壓高于輸入端的電壓,導致電流反向流過系統。


        來源:
        1. MOSFET用于負載切換應用時,體二極管變為正向偏置。
        2. 當電源從系統斷開時,輸入電壓突然下降。

        需要考慮反向電流阻斷的場合:
        1. 功率多路復用供電采用MOS控制時
        2. ORing控制。ORing與功率多路復用類似,不同之處在于,不是選擇一個電源為系統供電,而是始終使用最高電壓為系統供電。
        3. 斷電時,特別是輸出電容比輸入電容大得多的時候,電壓下降得慢。


        危害:
        1. 反向電流會損壞內部電路和電源
        2. 反向電流尖峰還會損壞電纜和連接器
        3. MOS的體二極管功耗上升甚至損壞


        優化方法:
        1. 采用二極管
        二極管,特別是肖特基二極管,天然具有反向電流和反極性保護的功能,但是成本高,反向漏電流大,需要散熱。
        2. 采用背對背的MOS
        兩個方向都可以阻斷,但是占板面積大,導通阻抗大,成本高。

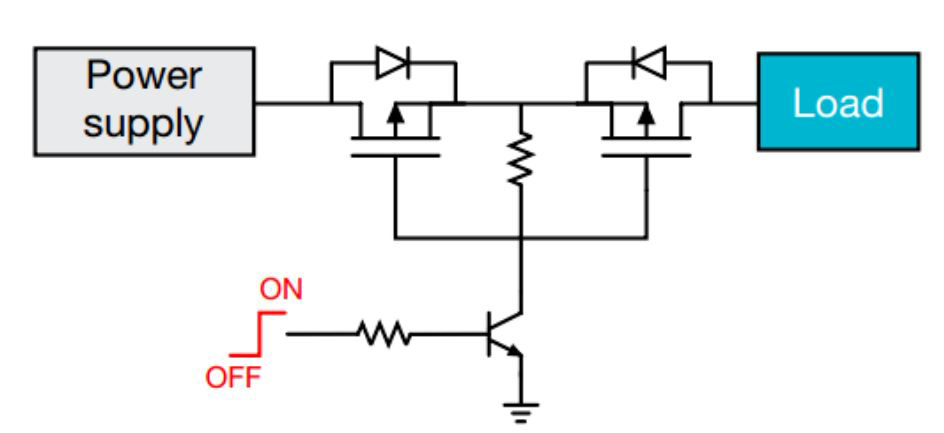

        下圖中,控制三極管導通時,其集電極為低,兩PMOS導通,當三極管關斷時,若輸出比輸入高,右側MOS體二極管導通,使得其D級為高,使得G級為高,左側MOS體二極管不通,同時由于MOS的VSG為體二極管壓降達不到門檻電壓,所以兩MOS關斷,這樣阻斷輸出到輸入的電流。


        反向電流阻斷電路設計


        3. 反向MOS


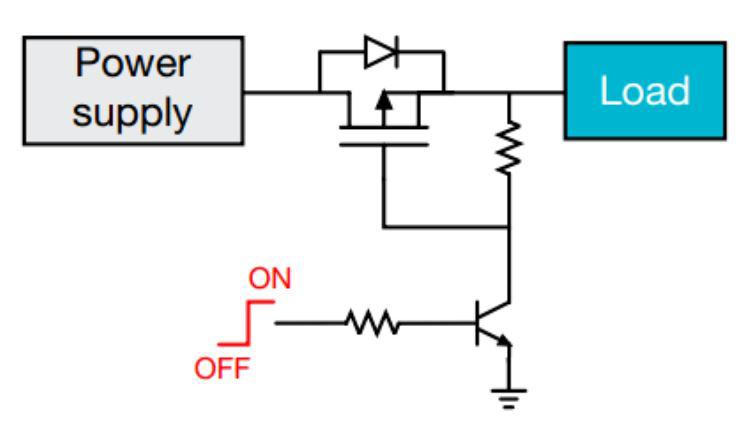

        反向MOS雖然可阻斷輸出到輸入的反電流,但缺點是從輸入到輸出總有一條體二極管通路,而且不夠智能,當輸出大于輸入時,不能關斷MOS,還需加電壓比較電路,所以就有了后來的理想二極管。


        反向電流阻斷電路設計


        4. 負載開關


        5. 多路復用


        多路復用:從兩個或更多個輸入電源之間選擇其中一個為單個輸出端供電。


        6. 理想二極管


        形成理想二極管有兩個目標,一個是模擬肖特基,二是必須有輸入輸出比較電路,來使其反向關斷。


        免責聲明:本文為轉載文章,轉載此文目的在于傳遞更多信息,版權歸原作者所有。本文所用視頻、圖片、文字如涉及作品版權問題,請聯系小編進行處理。
