許多人由于在前端沒有加濾波器，接收效果大打折扣。在天線良好的情況下距離至少會差2倍。而且，天線地勢越高，接收效果越差。為什么呢？因為當今的天空充斥著大量各式信號，這些信號把前端接收管堵塞了。

然而，對于435MHz的頻段前端濾波器不是那么好加的。下面開始分析。


這是一套，頂端電容藕和的切比雪夫帶通濾波器，中心頻率是435MHz。由于采用市售的貼片電感(這種電感Q值最多70)，所以插入損耗極大，竟然達到了-11db，另一條曲線是反射(可以換算成駐波)。所以加入后極度影響靈敏度，因為接收機的靈敏度與第一級高放的噪聲系數直接相關，即便技術再好，比如可以把高放的噪聲系數控制到0.5，但前面濾波器的插損會實實在在的把噪聲系數惡化11db。

所以很少能見到這樣用的。

再看這張圖:


保持其他參數，把電感換成了比較好的空心線圈，雖然體積大了，但是插入損耗變成了-5左右，這就基本可以用了，但是仍然非常的難以制作。因為:

1. 頂端的耦合電容只有0.2P，這個容量的電容不是很好買，所以只能把電容畫在PCB上，給1次成功帶來難度。
2. 即便是12nH的電感，也不是非常好繞，而且必須是空心并且間繞，經驗不足的話不好掌握。
3. 電感量還是有點大，那些電容的參數比較敏感，稍有變化會影響性能。

那么如果能夠繼續把電感的Q值變高，并且有辦法繼續減小耦合電容呢？然后再把帶寬縮一點。

情況將是下圖:


這張圖的電感Q值陡然變成了1600，并且電感量也變大了，圖形變得非常好看，這種濾波器才可以保證接收機的眾多選擇性和靈敏度等指標，如果沒有能耗上的考慮直接在后面加一片IC，一下子就把距離拉上去了。

下頁內容：性能更好，但是尺寸太大的微帶濾波器
[page]
性能更好，但是尺寸太大的微帶濾波器：


實戰螺旋濾波器設計

對于這種螺旋濾波器，在國內真正會設計的人越越少了，用軟件其實已經可以很好的綜合。

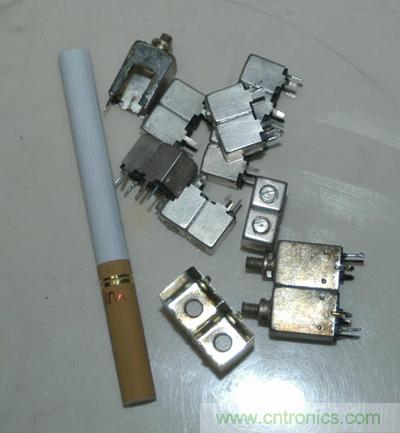

先上一張圖片介紹一下實際的435MHz移動設備用的螺旋濾波器。

這些濾波器是仿造日本東光公司的同類產品做的，指標也接近，但東光現在好像已經不做了。

其實，更好的濾波器都要比較嚴格的機加工出來，我們這次將為這款試驗機設計高品質的 2腔和4腔濾波器.


下頁內容：實戰螺旋濾波器設計
[page]

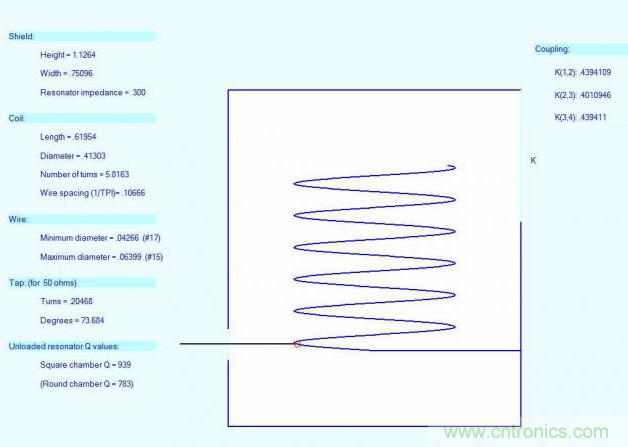

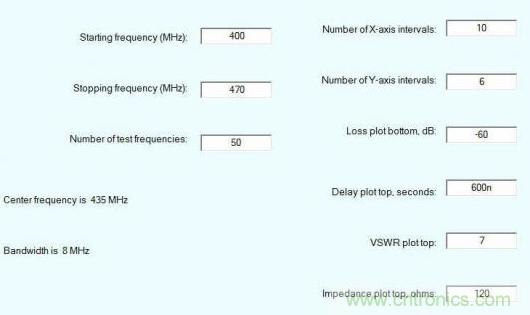

首先是這個4腔的,操作很簡單的.
