        今天小陳在這里斗膽推測一下被許多人神化的共面波導結構。

        說到被神化,因為有大量的設計被要求做成了共面波導形式,理由無非是損耗與串擾。

        關于串擾,在《包地與串擾》已經說過,如果處理不慎的話,串擾只會是有增無減的。

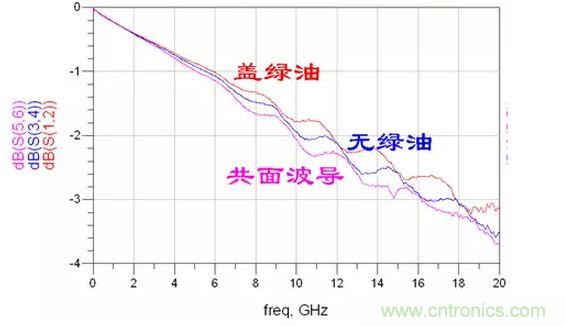

        而損耗小的理由,是因為相同平面有參考的話,更多的電磁場分布在空氣中,空氣的損耗是遠小于介質的。是否是這樣呢?上圖為證:
        損耗
        可以看到,實際上共面波導比普通的微帶線的損耗更大。要解釋這個需要結合前兩篇文章的理論。第一是因為綠油本身的損耗;第二是因為雖然更多的電磁場分布到了空氣中,也就意味著傳輸線上方的電流更多了,我們知道表層走線下方是銅,上方是鎳金,也就是導體損耗更大了。

        其實,從理論上來說,共面波導損耗比普通微帶線小還有一個原因,因為共面波導傳輸時比微帶線更接近TEM波,而TEM波理論上是沒有色散效應的。

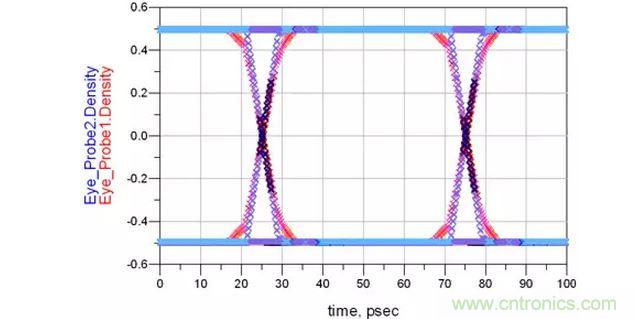

        下圖是電磁波色散的演示:
        電磁波色散
        圖中藍色眼圖為TX信號,紅色眼圖為RX信號,他們經過了一段無損線,但是眼圖的上升沿卻變緩了。這是因為低頻信號與高頻信號的傳輸速度不一樣,在接收端相位發生了偏差,也就是我們說的電磁波色散,另一個詞你一定聽過“材料的頻變參數”。

        到這里小陳可以得出以下的推斷了:long long ago,人們覺得微帶線損耗優于帶狀線,又由于色散以及想象中的損耗原因,共面波導結構優于普通的微帶線,在以前的測試頻段內,并沒有發現共面波導比微帶線帶狀線差的結果,那咱們就把共面波導神化吧••••

        當然,以上也只是本人的臆想,大家有什么別的看法歡迎交流。

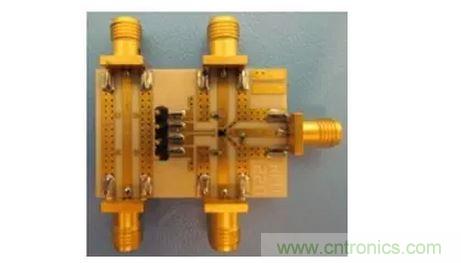

        大部分時候,我并不會推薦走共面波導,但是有一種使用SMA連接的結構走共面波導是有必要的,如下圖:
