光線探測器是最普遍的傳感器之一，廣泛應用于我們的日常生活中。這篇教程將告訴你，這個東西十分簡單!你也可以自己做一個!用最少最簡單的材料。整個制作過程都十分簡單，很適合初學者，大概10分鐘就能做好了。這個項目可以作為教學演示，或者直接應用于現實生活中。

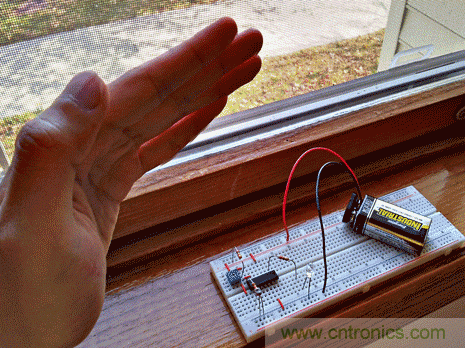

動態演示圖：
[page]

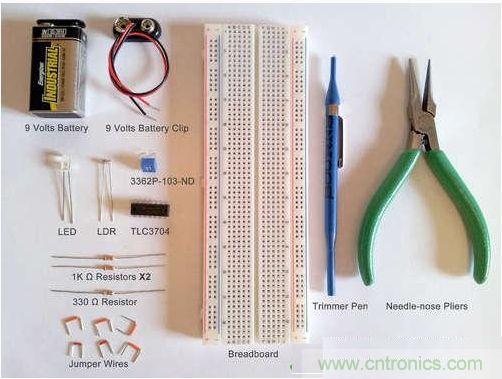

1.收集零件和工具
下面是所有的材料清單，除非另有說明，全部的數量都是單數。
零件：
面包板
幾根跳線
9V電池
9V電池夾
光敏電阻(LDR)
任意顏色的LED
TLC3704四路比較器(只用到了其中一個)
3362P-103-ND 10K歐姆可變電阻
1K歐姆(棕-黑-紅)電阻(2個)
330歐姆電阻(橙-橙-褐)
工具：
可變電阻微調筆(或小螺絲刀)
尖嘴鉗(不是必需的，但面包板上有用)
2.理解它的原理

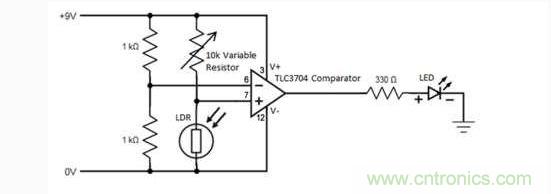

上圖就是電路原理圖。
正如它的名字所示，一個比較器用來比較2個給定的電壓。一對1K歐姆電阻形成分壓器，并為比較器提供4.5V的參考電壓?？勺冸娮韬蚅DR形成另一對分壓器。當光線照射在LDR上，其電阻降低，分壓器提供低于4.5V的電壓。比較器不產生輸出(0V)。當沒有光線時，LDR的電阻和電壓升高。當電壓超過4.5V，比較器就激活它的輸出，并為LED提供9V的電壓輸出。
[page]
3.安裝較小的部件。
在面包板上安裝零件，最好先從較小，較矮的部件開始。

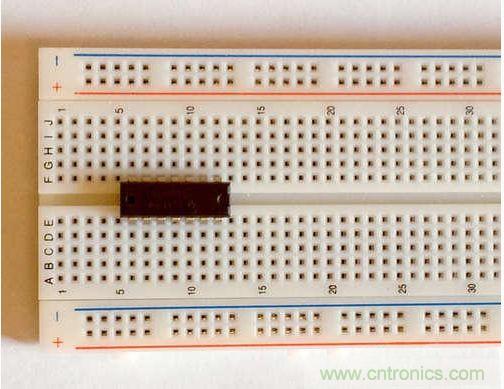

3.1 在面包板的中間插入TLC3704集成電路(IC)芯片。
把芯片放在面包板的中間，確保其陣腳沒有短路。從面包板上標號為6欄開始安裝陣腳直到12。確保半圈(針1指示)向右側。
提示:如果芯片是全新的，輕輕地將兩列引腳向內壓，以便更容易插到面包板。
注意：引腳很容易折斷，需要小心謹慎!

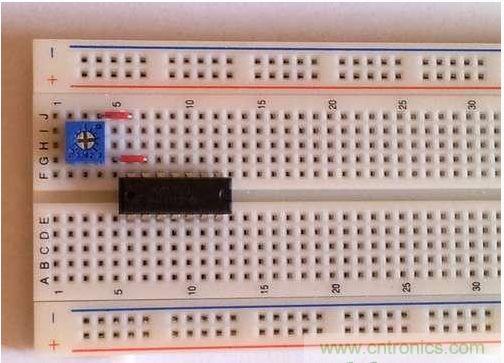

3.2在面包板上方的2-4列插入可變電阻。
可變電阻有3個引腳，我們只用到其中2個。將中間的引腳插入到H行，另外2個引腳插入到G行。
[page]

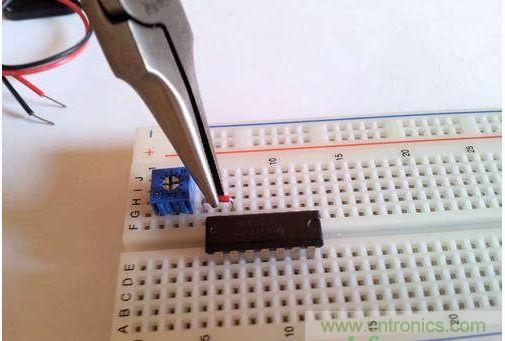

3.3插入2個短跳線，連接J4-J6和G5-G7。
使用尖嘴鉗可以方便地放置這些小跳線。直接用手也可以，但會浪費一些時間。
[page]

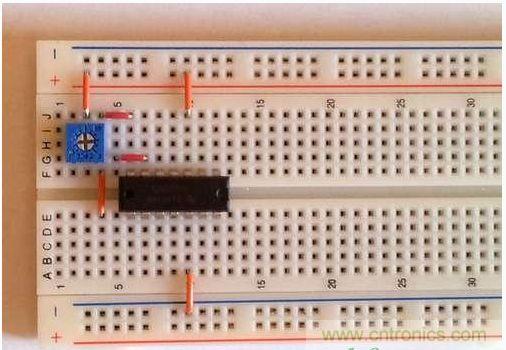

3.4插入剩余的4個長跳線，連接J3和J10到正規，F4連到E4，A10連到負軌。
好了，所有的跳線都連接完了。
4.較矮的組件都裝好了，下面該裝高一點的組件了。

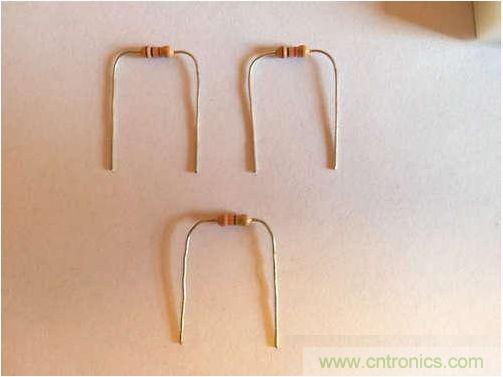

4.1把每個電阻都彎成U行，以便插入面包板。
[page]

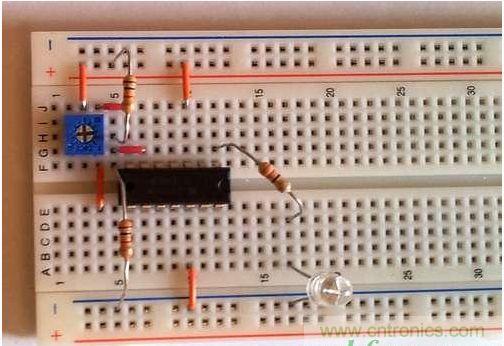

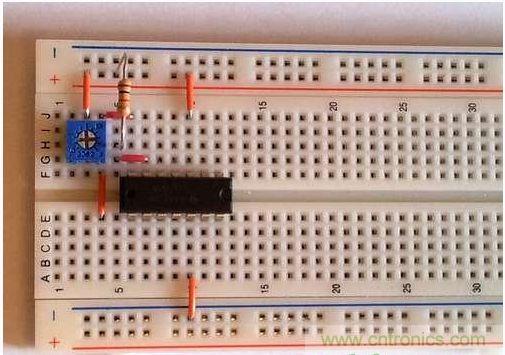

4.2插入一個1K歐姆(棕-黑-紅)在H5和正規之間。

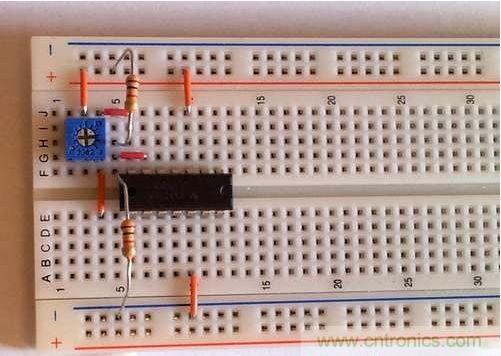

4.3插入一個1K歐姆電阻在F5和負軌之間。

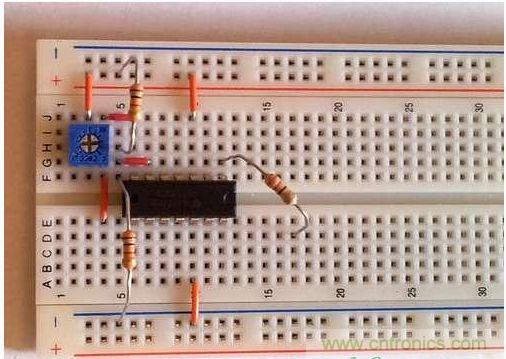

4.4插入最后一個330歐姆電阻(橙橙褐)在G12和D17之間。
提示：這個電阻的唯一作用是限制通向LED的電流，防止LED被燒掉。因此這個電阻與LED串聯。
[page]
4.5將LED的長引腳插入A17，短引腳插入到負軌。LED是分正負極的，長引腳表示是正極。
4.6插入LDR，在A4和負軌之間。
像電阻一樣，LDR是不分正負極的。
[page]

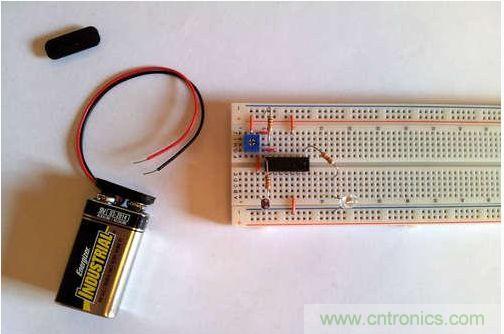

5.連接電源。
在測試我們的光線探測器之前，必須給它提供電源。
5.1電池放入電池夾，注意正負極要正確。

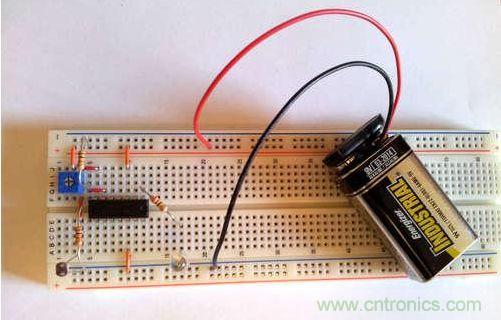

5.2將電池的紅線連接至面包板的正軌。
5.3將電池的黑線連接至面包板的負軌。
連接完之后，你的探測器馬上就開始工作了。LED可能會亮，也可能不亮，取決于你的可變電阻，不過不用擔心，我們將在下一步中詳細介紹。
[page]
6.配置光線探測器。
這一步允許你設置并調整光線探測器的靈敏度，以適應不同的工作環境。你可以多次重復這些步驟，直到調整到你需要的靈敏度。

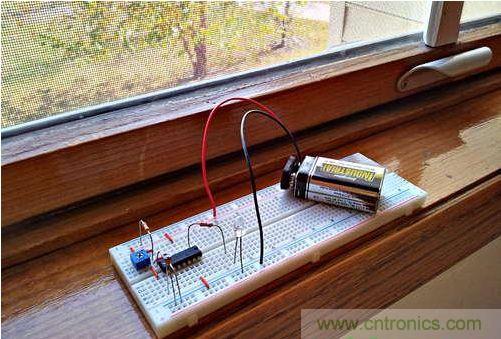

6.1將電路轉移到一個好點的環境。
把電路放在一個適中、光線充足的地方更有利于測試我們的探測器。
6.2使用微調筆(或小螺絲刀)順時針轉動可變電阻。
此時，你的LED應該亮了!
[page]
6.3逆時針緩緩轉動，直到LED滅掉。
這就是調整探測器靈敏度的方法。對于更高的靈敏度，盡量調往LED熄滅的方向;降低靈敏度，就向相反方向調。
6.4拿掉微調筆。
適合當前環境的探測器已經設置好了。

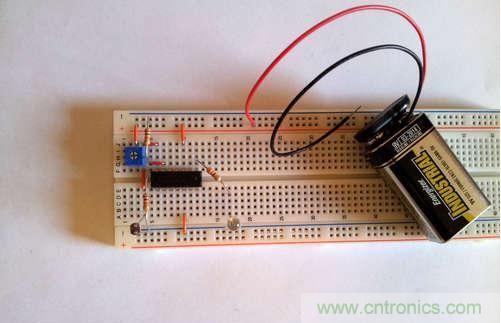

6.5用手遮住LDR來測試一下吧!
手遮住光線時，LED應該亮起來;手拿開LED就滅掉。好了，我們已經成功做成了一個光線探測器，在光線暗的時候，自動為我們照明，當不需要光線時，又自動滅掉!想想怎么把它用在現實生活中吧!很多地方都可以用到哦!
