【導讀】厚膜電阻作為電子電路基礎元件，采用絲網印刷工藝在氧化鋁基板上沉積電阻漿料（主要成分為RuO?或Ag-Pd合金），經高溫燒結形成功能性電阻層。

一、厚膜電阻技術特性與市場定位

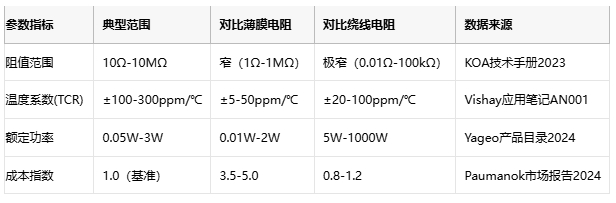

厚膜電阻作為電子電路基礎元件，采用絲網印刷工藝在氧化鋁基板上沉積電阻漿料（主要成分為RuO?或Ag-Pd合金），經高溫燒結形成功能性電阻層。其技術特性與市場定位可通過以下關鍵參數體現：

（注：成本指數以1206封裝1kΩ厚膜電阻為基準單位1）

二、典型應用場景與經濟性分析

2.1 核心應用領域

1. 消費電子

• 電源管理模塊：DC-DC轉換器均流電阻（±5%精度，0.25W）

• 家電控制板：溫度傳感分壓網絡（TCR<±200ppm/℃）

• 成本敏感度：單機用量50-200顆，占BOM成本0.3%-0.8%

2. 汽車電子

• ECU控制單元：CAN總線終端匹配（AEC-Q200認證）

• 電池管理系統：電流檢測電阻陣列（耐脈沖沖擊>10kV）

• 成本結構：車規級單價較工業級高30%-50%

3. 工業設備

• PLC模塊：模擬信號調理（耐硫化性能>1000h）

• 變頻器：IGBT驅動電阻（耐壓>500V）

• 維護成本：高溫環境MTBF>10萬小時

2.2 成本構成分解

以1206封裝10kΩ厚膜電阻為例（年采購量100萬顆）：

（數據來源：風華高科供應鏈分析報告2023）

三、元器件選型技術規范

3.1 關鍵選型參數

1. 阻值精度匹配

• 通用電路：±5% （消費級，單價$0.002-0.005/pcs）

• 精密控制：±1% （工業級，單價提升40%-60%）

• 特殊場景：±0.5%（車規級，需定制化生產）

2. 功率降額曲線

• 環境溫度每升高25℃，額定功率下降20%（參考IEC 60115標準）

• 典型降額模型（以0805封裝0.125W為例）：

  25℃: 100% → 70℃: 80% → 125℃: 50%

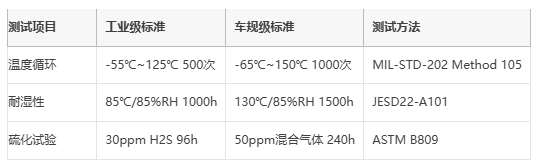

3. 環境耐受性




四、主要原廠技術方案對比

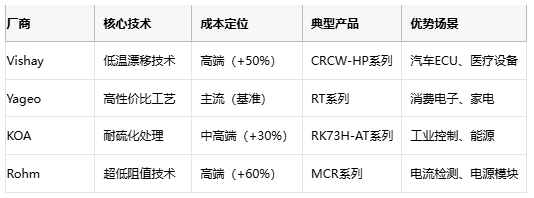

4.1 國際頭部廠商布局

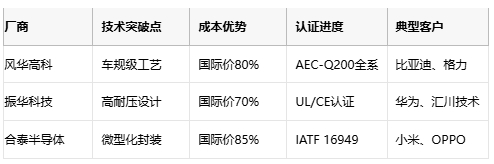

4.2 國內廠商突圍路徑

五、原廠選型要則與成本控制

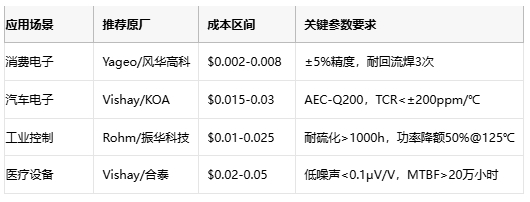

5.1 選型策略矩陣

5.2 成本優化路徑

1. 規?；少?/p>

• 月用量>50萬顆可獲5%-15%價格折扣

• 年度框架協議鎖定成本（±3%浮動條款）

2. 替代方案

• 1206→0805封裝：節省PCB面積40%，單價降低20%

• 1%精度→5%精度：成本下降35%（需電路冗余設計）

3. 本土化供應

• 切換國產原廠：物流成本降低50%，交期縮短至2周

• 二級供應商開發：備貨周期壓縮至3天（VMI模式）

六、技術發展趨勢

1. 材料創新

• TDK開發納米晶電阻漿料（TCR<±50ppm/℃）

• Vishay推出石墨烯改性電極（耐脈沖能力提升3倍）

2. 工藝升級

• 激光直寫技術實現±0.1%精度（Yageo 2024路線圖）

• 3D堆疊封裝功率密度提升至5W/mm3

3. 智能化集成

• 內置溫度傳感器（ROHM TSP系列）

• 可編程電阻網絡（ADI DigiTrim技術）
