【導讀】準確的圖像深度和細節對于安保攝像頭、人臉識別設備和機器視覺設備至關重要,可以提供更真實且高保真的觀看體驗。為在具體應用中達到這一效果,需要具備某些圖像傳感器功能,其中之一就是自適應局部色調映射 (ALTM)。
準確的圖像深度和細節對于安保攝像頭、人臉識別設備和機器視覺設備至關重要,可以提供更真實且高保真的觀看體驗。為在具體應用中達到這一效果,需要具備某些圖像傳感器功能,其中之一就是自適應局部色調映射 (ALTM)。

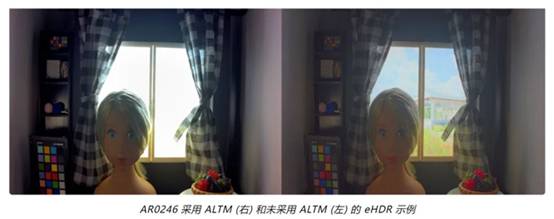

安森美 (onsemi) 最新發布了 Hyperlux LH 圖像傳感器系列的新產品 AR0246,這是一款 200 萬像素 1/4 英寸背照式 (BSI) 堆疊型 CMOS 數字圖像傳感器,具有 1920 x 1080 有效像素陣列。這款先進的傳感器能夠以線性、增強動態范圍 (eDR) 或嵌入式高動態范圍 (120dB eHDR) 模式拍攝圖像,采用卷簾快門讀出。此外,它還包含 ALTM 功能,可將高動態范圍 (HDR) 圖像壓縮至較低的位深度,以便在非高動態范圍處理器或位深度較低的顯示設備上使用。本文將介紹 ALTM 的功能及其優勢。

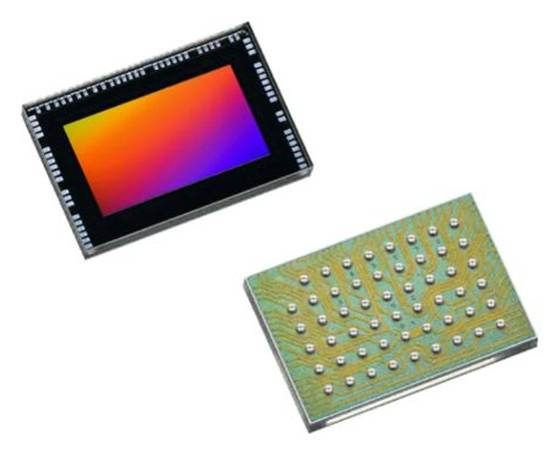

AR0246 圖像傳感器
什么是 ALTM?
ALTM 是高動態范圍成像領域的一項重要技術,用于處理 HDR 圖像,此類圖像的亮度范圍比傳統數碼相機所能捕獲的范圍更廣。ALTM 旨在仿真人類視覺系統對光線和對比度的反應,結合全局和局部自適應實現色調映射,以確保映射后的圖像保留原有的對比度關系,同時增強圖像的整體觀感。ALTM 可在增強 HDR 圖像效果的同時保持自然性并保留細節。HDR 在安防監控、行車記錄儀、人臉識別等大部分帶有攝像頭的應用中都是非常重要的功能。設計工程師需要 ALTM 確保產品達到理想的圖像質量,借助 ALTM,12 位線性 ISP(非 HDR 增強)可以處理 120 dB 圖像和視頻。
AR0246 中 ALTM 的優勢
AR0246 在 Bayer 域中實現了 ALTM,在 Bayer 域中進行色調映射的優點在于可以使用常見的 10 位或 12 位管道進行 HDR 圖像渲染。AR0246 為低端 ISP 提供了諸多優勢,包括:
· 使得 12 位線性 ISP(非 HDR 增強)能夠處理 120dB 圖像和視頻。
· 位深度從20 位降到 12 位,同時保留圖像細節。
· 保留了 RGB 顏色比例,以便應用標準線性處理。

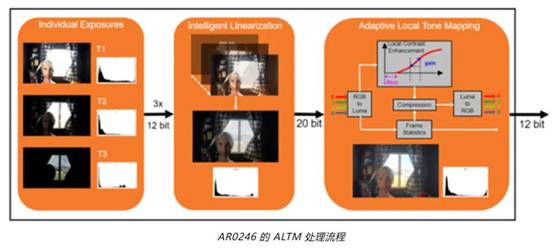

AR0246 還可以在片上執行如下計算,以傳輸低帶寬嵌入式 HDR 圖像:
· 拍攝多重曝光(最多 3 次)圖像,均為 12 位數據。
· 合并多重曝光圖像,生成 20 位合并圖像。
· 對合并的圖像執行 ALTM,輸出 12 位圖像,保留傳感器輸出的高動態范圍。
得益于以上功能,SoC/ISP 能以更低的位深度處理 HDR 圖像,從而獲得更高的幀速率。
總之,ALTM 結合了局部和全局調整,減少偽影并保留細節,是改善 HDR 圖像的一項重要技術,可為可穿戴攝像頭、行車記錄儀、人臉識別等應用提供極大助益。
