        帶寬可調+毫米波集成:緊湊型濾波器技術全景解析

        發布時間:2025-07-03 責任編輯:lina

        【導讀】射頻濾波器作為通信系統的“信號守門人”,正經歷前所未有的技術躍遷。2024年,隨著信維通信獲得“帶寬可調的緊湊型帶通濾波器”專利授權(CN221885347U),行業迎來突破性進展——該技術通過微帶線與變容二極管的創新組合,實現了帶寬靈活調節與尺寸縮減的雙重突破1。與此同時,貴陽信絡電子推出的275MHz帶通濾波器(CN119171041A)尺寸僅20×10×5mm,較傳統設計縮小30%,為物聯網設備與微型基站提供了關鍵支撐7。這些創新標志著射頻前端正從固定功能元件向智能化、微型化方向加速演進。


        射頻濾波器作為通信系統的“信號守門人”,正經歷前所未有的技術躍遷。2024年,隨著信維通信獲得“帶寬可調的緊湊型帶通濾波器”專利授權(CN221885347U),行業迎來突破性進展——該技術通過微帶線與變容二極管的創新組合,實現了帶寬靈活調節與尺寸縮減的雙重突破。與此同時,貴陽信絡電子推出的275MHz帶通濾波器(CN119171041A)尺寸僅20×10×5mm,較傳統設計縮小30%,為物聯網設備與微型基站提供了關鍵支撐7。這些創新標志著射頻前端正從固定功能元件向智能化、微型化方向加速演進。


        一、技術創新:從可調帶寬到三維集成


        1. 可調帶寬架構突破

        信維通信的專利技術采用平行三線拓撲結構,通過優化微帶線布局和變容二極管控制,實現三大核心優勢:


        ● 動態頻率響應:帶寬調諧范圍擴大40%,可適配5G多頻段切換需求

        ● 帶外抑制提升:在2.4GHz頻點串擾抑制達-30dB,優于傳統設計10dB以上

        ● 結構緊湊化:面積縮減至常規方案的75%,破解了可調濾波器體積臃腫難題1


        2. 三維集成工藝進階

        先進封裝技術正推動濾波器向芯片級尺寸演進:


        ● 硅通孔(TSV)技術:西安電子科技大學基于Circle-SIW設計,在硅襯底上實現17.96GHz帶通濾波器,面積僅0.36λg2,插損低至0.29dB

        ● 多層堆疊架構:新型專利采用“第一素體+第二素體”垂直堆疊,通過銅柱凸點互聯,較平面布局節省50%投影面積

        ● MEMS制造工藝:貴陽信絡利用激光刻蝕技術實現±5μm電極精度,保障275MHz濾波器批量一致性

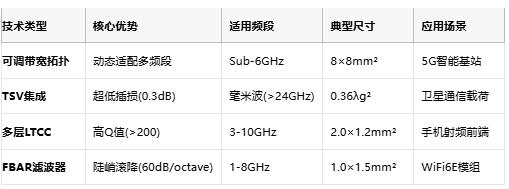

        主流緊湊型濾波器技術路線對比


        帶寬可調+毫米波集成:緊湊型濾波器技術全景解析

        二、5G基站:小型化與高頻化的主戰場


        隨著全球5G部署加速,基站濾波器迎來性能與尺寸的雙重挑戰:


        ● 大規模MIMO驅動:單基站濾波器需求從32通道增至64/128通道,要求元件體積縮減40%以上

        ● 毫米波頻段普及:26/28GHz濾波器插損需<1.0dB,傳統金屬腔體難以滿足

        ● 混合架構趨勢:Sub-6GHz與毫米波雙?;拘鑼拵V波器支持800MHz瞬時帶寬


        主流技術路線中,低溫共燒陶瓷(LTCC) 和陶瓷介質諧振器占據主導:


        ● 村田制作所LTCC濾波器實現3.5GHz頻段尺寸僅2.0×1.2mm2,支持FR1全頻段

        ● 華為聯合中電26所開發的介質濾波器,在3.6-4.9GHz范圍內駐波比<1.25,功率容量提升至200W

        ● 2024年全球5G基站濾波器市場規模超180億元,中國占比達35%


        三、應用場景:從消費電子到空天通信


        1. 智能終端微型化

        ● 智能手機射頻前端密度持續提升:

        ● 四工器集成:BAW濾波器與雙工器堆疊封裝,在4×4mm面積內支持16頻段

        ● WiFi7適配:TDK最新薄膜濾波器支持5.8/6.4GHz雙頻,帶外抑制>55dB

        ● 損耗控制:射頻鏈路插損每降低0.1dB,手機續航延長約30分鐘


        2. 衛星與國防應用

        ● 高頻段小型濾波器成為空天系統核心:

        ● 低軌衛星載荷:西安電子科技大學TSV濾波器在40GHz頻段實現0.85dB插損,滿足星間鏈路需求

        ● 抗輻照設計:氮化鋁陶瓷基板結合金鈀電極,保障-55℃~125℃全溫區性能穩定

        ● 雷達導引頭:K&L Microwave的C波段濾波器體積<1cm3,耐受20G振動沖擊


        四、未來趨勢:AI驅動與材料革命


        1. 智能化設計范式

        ● AI輔助優化:Ansys HFSS集成機器學習算法,濾波器設計周期從6周縮短至72小時

        ● 參數自校正:基于MCU的實時頻率補償技術,溫漂系數降至±5ppm/℃

        ● 可編程架構:Mini-Circuits推出軟件定義濾波器,支持0.1秒內切換2-6GHz通帶


        2. 新材料突破

        ● 氮化鎵襯底:Q值提升至5000,適用于40GHz以上毫米波系統6

        ● 低溫共燒陶瓷:介電常數調控范圍擴展至5-100,滿足Sub-6GHz定制化需求

        ● 碳化硅封裝:熱導率提升3倍,功率密度達傳統金屬腔體的5倍


        3. 多功能集成模組

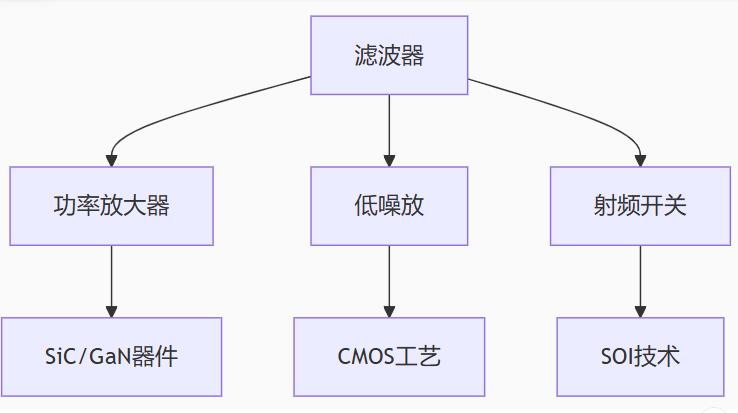

        射頻前端模塊化已成必然趨勢:


        帶寬可調+毫米波集成:緊湊型濾波器技術全景解析


        通過異質集成技術,2025年單模塊將整合16通道濾波與波束賦形功能,面積控制在25×25mm2內。


        當一顆TSV濾波器在40GHz頻段實現0.29dB的超低損耗,當可調帶寬專利破解5G多頻段適配難題——射頻世界正在毫米尺度上重構通信邊界。


        從信維通信的可調帶寬拓撲到西安電子的TSV集成工藝,緊湊型濾波器已從基礎元件進化為系統級解決方案。隨著AI設計與寬帶隙半導體的深度融合,新一代濾波器將在三個維度持續突破:尺寸極限(<0.1λg2)、頻率邊界(邁向THz頻段)、功能集成(濾波-放大-開關三合一)。在5G-A與6G浪潮下,這些“信號守門人”正成為新基建與空天信息系統的戰略支點。
